Voorschriften
52,07 - 54,18 MJ/ m³ (droog, 0 °C, bovenwaarde) of 49,4 - 51,4 MJ/
m³ (droog, 15 °C, bovenwaarde). Voorwaarde voor het hoogcalorische
distributiegas is dat de samenstelling niet meer dan 7 % propaan, 12 %
ethaan, 1,5 % koolstofdioxide, 0,5 % waterstof en 1,8 % waterdamp be-
vat waarbij het totale PE getal (propaanequivalent) niet hoger dan 7 %
mag zijn.
Bovengenoemde grenswaarden voor de Wobbe-index zijn de waarden
die gewaarborgd worden door de tests volgens de toestelnorm
EN 15502-2-1 met de extreme grensgassen die voor de genoemde toe-
stelcategorieën gelden.
2.17
Rookgastemperatuursensor
Het cv-toestel is standaard uitgevoerd met een rookgastemperatuursen-
sor ( afb. 2.13, pag. 6).
De rookgastemperatuursensor beveiligt het cv-toestel en het rookgasaf-
voersysteem tegen te hoge rookgastemperaturen door middel van het
verlagen van de toestelbelasting (terugmoduleren).
2.18
Openen en sluiten voorpaneel
Het cv-toestel is voorzien van een draaisluiting.
▶ Maak bij het openen en sluiten van het voorpaneel gebruik van pas-
send gereedschap (bij voorkeur een platte schroevendraaier).
Openen voorpaneel
▶ Draai de sluitschroef een kwartslag [1].
▶ Kantel het voorpaneel naar voren en neem deze weg [2 + 3].
Sluiten voorpaneel
▶ Plaats het voorpaneel met de paspennen in de centreergaten [4] van
het frame.
10
▶ Druk het voorpaneel op de plaats van de sluitschroef dicht.
2.
3.
4

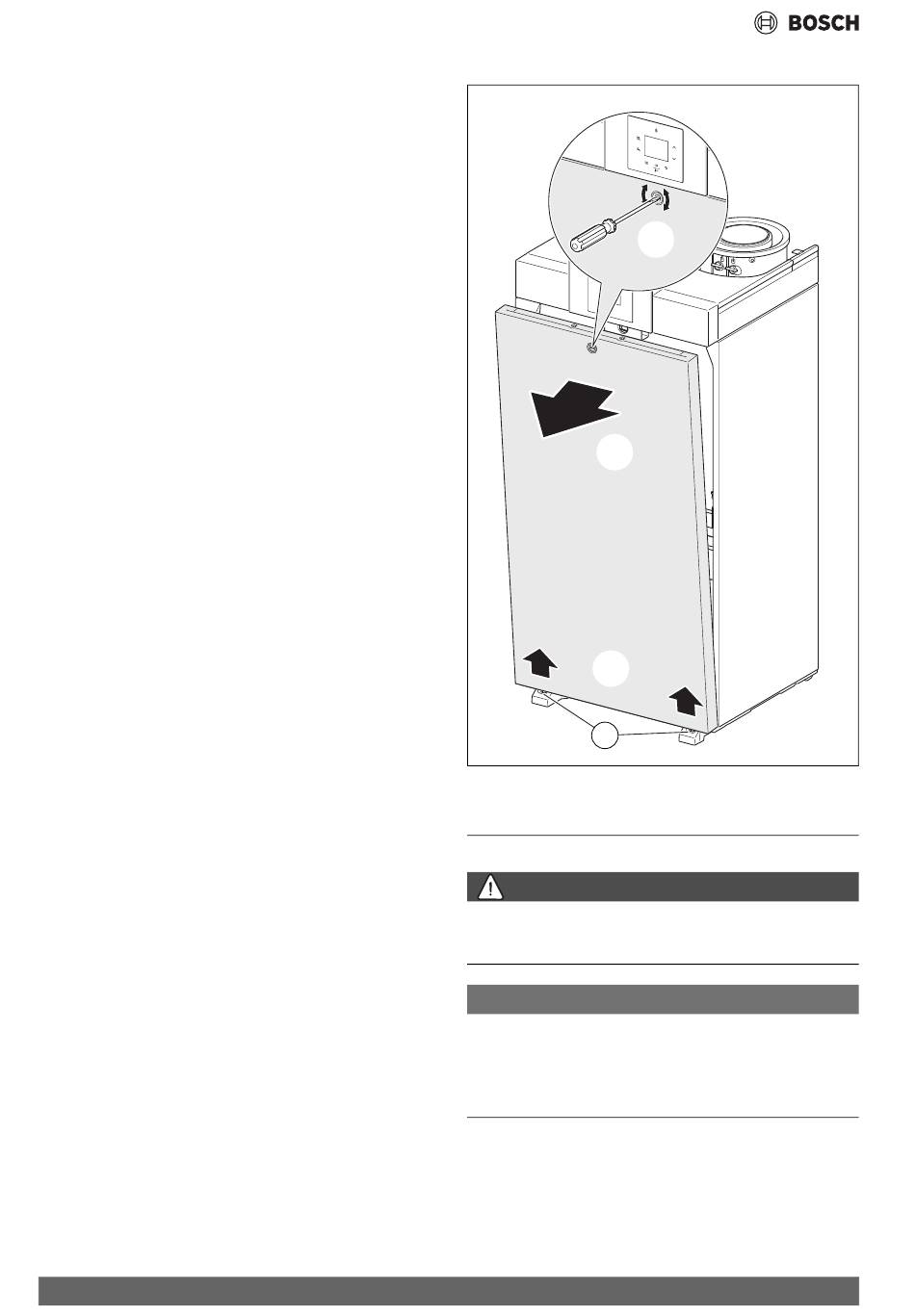

Afb. 6
Openen voorpaneel
3
Voorschriften
GEVAAR
Materiële schade en/of lichamelijk letsel en zelfs levensgevaar door
het niet respecteren van de instructies!
▶ Houd de instructies in alle handleidingen aan.
OPMERKING
Schade aan het systeem door afwijkende bedrijfsomstandigheden!
Storingen kunnen optreden wanneer wordt afgeweken van de gespecifi-
ceerde gebruiksvoorwaarden. Afzonderlijke onderdelen of het cv-toe-
stel kunnen onherstelbaar beschadigd raken.
▶ Respecteer de specificaties op de typeplaat.
Condens 7000 WP – 6721841192 (2024/06)
