Elektrische aansluiting
Symbool
Functie
Boilertemperatuursensor
Temperatuursensor van de open verde-
ler
Functiemodule
Netspanning
120/230 VAC
Circulatiepomp
PW2
Netspanning
120/230 VAC
Stratificatiepomp
PW1
Fijnzekering van de branderautomaat
1) Het boilervermogen moet hoger zijn dan de minimale belasting van het cv-toestel.

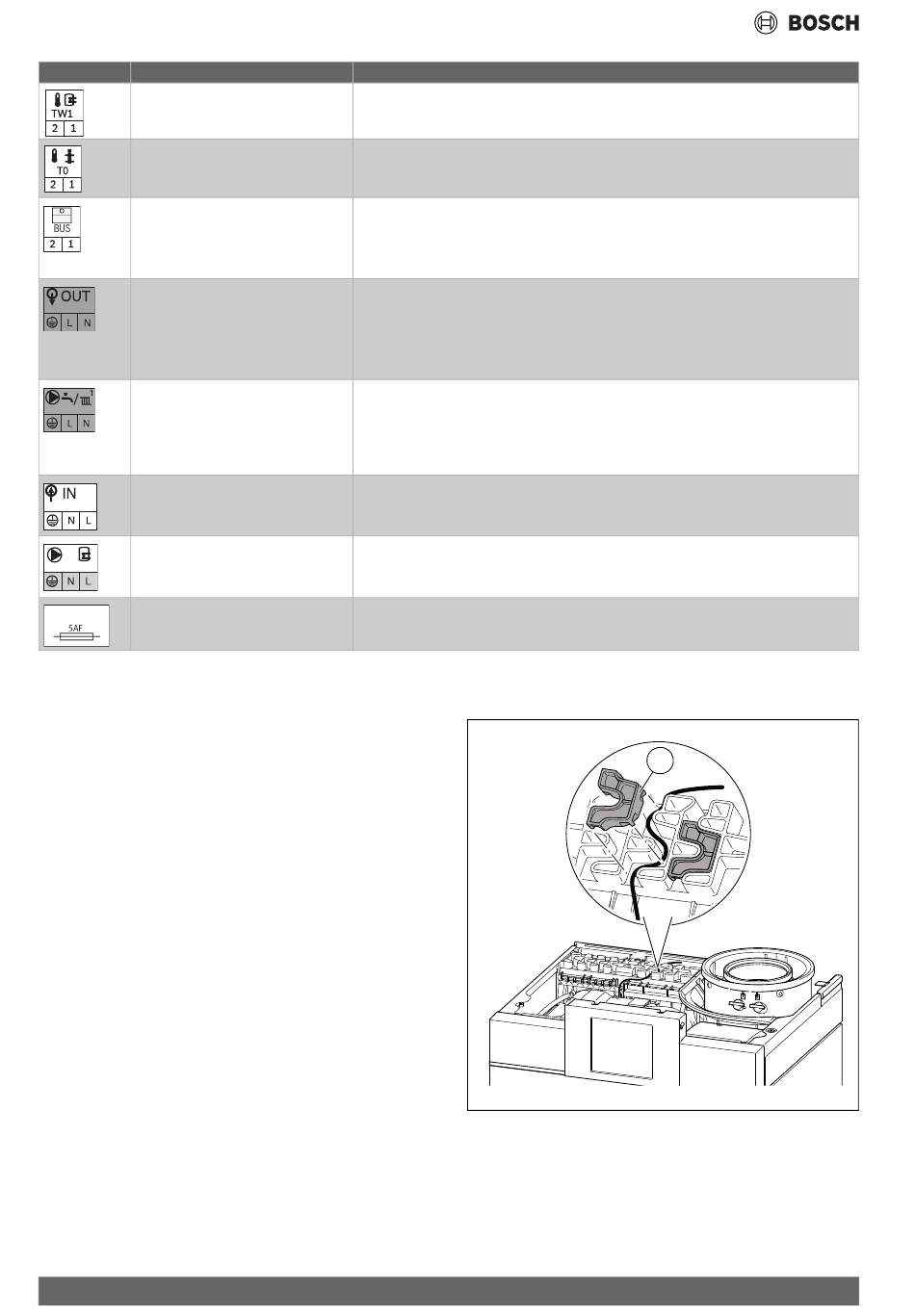

Tabel 8 Symbolen stekkerstrook
7.4
Aansluiten elektrische componenten
Alle kabels van elektrische componenten die van buiten het cv-toestel op
de aansluitstrook worden aangesloten, moeten via de trekontlasting
naar binnen worden geleid.
▶ Sluit de aansluitkabel van de componenten spanningsvrij aan op de
aansluitstrook.
▶ Leid de aansluitkabel door de trekontlasting.
▶ Plaats de kabelgeleiding [1].
20
Beschrijving
▶ Aansluiten boilertemperatuursensor
▶ Aansluiting van een temperatuursensor van een open verdeler.
▶ Stel het gebruik van de open verdeler in het servicemenu in: Instellingen> Hydrauliek >
Open verdeler.
▶ Sluit de buskabel van de functiemodule aan.
▶ Indien geïnstalleerd in het cv-toestel, installeer de functiemodule zoals beschreven in de
handleiding ( hoofdstuk 7.7, pagina 22).
▶ Sluit de 230 V voedingsspanning aan voor de functiemodule.
-of-
▶ Sluit de 3-wegklep aan conform de handleiding( hoofdstuk 7.6, pagina 21).
Let op! Het totale stroomverbruik van de aangesloten componenten mag niet hoger zijn dan
725 W.
▶ Sluit de 230 V voeding aan op de aansluiting van de warmwater-circulatiepomp.
-of-
▶ sluit de 230 V voeding aan op de aansluiting van de circulatiepomp van het cv-circuit
(zonder mengkraan) na de open verdeler (een temperatuurregelaar is nodig om deze
tweede optie te activeren).
Netstekker plug 230 V
AC
▶ Sluit de netstekker aan indien nodig ( hoofdstuk 7.8, pagina 22).
1)
▶ Sluit de boilerpomp aan
.
-of-
▶ Sluit de 3-wegklep aan conform de handleiding( hoofdstuk 7.6, pagina 21).
Er bevindt zich een reservezekering onder de afdekklep op de branderautomaat.
Afb. 24 Plaatsen aansluitkabel en kabelgeleiding
1)
.
1
Condens 7000 WP – 6721841192 (2024/06)
0010035234-002
