Volg de montagestappen in de juiste volgorde. De werking van
uw toestel wordt beïnvloed door de montagevolgorde en door
de manier waarop u de schroeven vastdraait.
1
OPEN DE ZAK MET HET SCHROEVENPAKKET
STA P
VOOR STAP 1
De afdekking voor de achterste staande voet bevestigen
Steek de afdekking voor de achterste staande
voet op de achterste staande voet (zie de
afbeelding).
Bevestig de afdekking voor de achterste staande
voet met 2 schroeven (4 x 12 mm).
Af de kki ng st aan de
v oe t a cht e r
De geleiderailset bevestigen
Stel de geleiderailset af op het hoofdframe.
Bevestig de geleiderailset met 4 schroeven (M10
x 25 mm), 4 veeronderlegringen (10 x 18 x 2.5t)
en 4 oplegringen (10.2 x 20.0 x 1.5 t) aan het
hoofdframe.
Bevestig de geleiderailafdekking met 2 schroeven
(4 x 10 mm) aan het hoofdframe.
OPEN DE ZAK MET HET SCHROEVENPAKKET
2
S TA P
VOOR STAP 2.
Bevestig de afstelvoetjes aan de voorste staande
voet
Schroef beide afstelvoetjes in de gaten op
de onderzijde van de voorste staande voet.
Bevestig de voorste staande voet
Bevestig de voorste staande voet met 4
schroeven (M8 x 25 mm) en 4 oplegringen
gebogen (8.4 x 17.0 x 1.0t) aan de voorste
houder van de staande voet.
OPEN DE ZAK MET HET SCHROEVENPAKKET
3
S TA P
VOOR STAP 3
De pedaalarmen bevestigen
Steek een gegolfde oplegring (17 x 23 x
0.5t) en de pedaalarm op de slinger. Leg de
rol aan de pedaalarm op de geleiderail
Bevestig de pedaalarm met 1 oplegring (8
x 20 x 1.5t), 1 veeronderlegring (8 x 15 x 2t)
en 1 schroef (M8 x 20 mm) aan de slinger.
Herhaal deze stap aan de andere kant.
De consolestang bevestigen
Maak de geleidekabel vast aan de
datakabel. Trek de datakabel met behulp
van de geleidedraad omhoog door de
consolestang.
Verwijder de 4 voorgeïnstalleerde schroeven
en oplegringen. Maak de consolestang aan
de consolestangbevestiging vast en gebruik
hiervoor de 4 eerder verwijderde schroeven
en oplegringen.
Zorg ervoor dat de datakabel niet wordt
vastgeklemd tussen de consolestang en de
consolestangbevestiging.
Draai de 4 schroeven volledig vast.
Bevestig de pedaalarmafdekkingen
Zorg er voor dat de gaten aan de onderkant
van de pedaalarm zitten.
Bevestig eerst de onderste afdekking met
de 2 voorgeïnstalleerde schroeven.
Steek dan de bovenste afdekking erop en
controleer of ze goed is vastgeklikt.
Herhaal deze stap aan de andere kant.
4
OPEN DE ZAK MET HET SCHROEVENPAKKET
S TAP
VOOR STAP 4
De onderste armstangen aan de consolestang
bevestigen
Steek 1 grote oplegring, 1 gegolfde
oplegring en 1 andere grote oplegring op
de opname van de consolestang.
Schuif nu de onderste armstang op
de opname van de consolestang en
bevestig ze met 1 grote oplegring,
1 armstangafdekking, 1 oplegring, 1
veeronderlegring en 1 schroef.
Herhaal deze stap aan de andere kant.

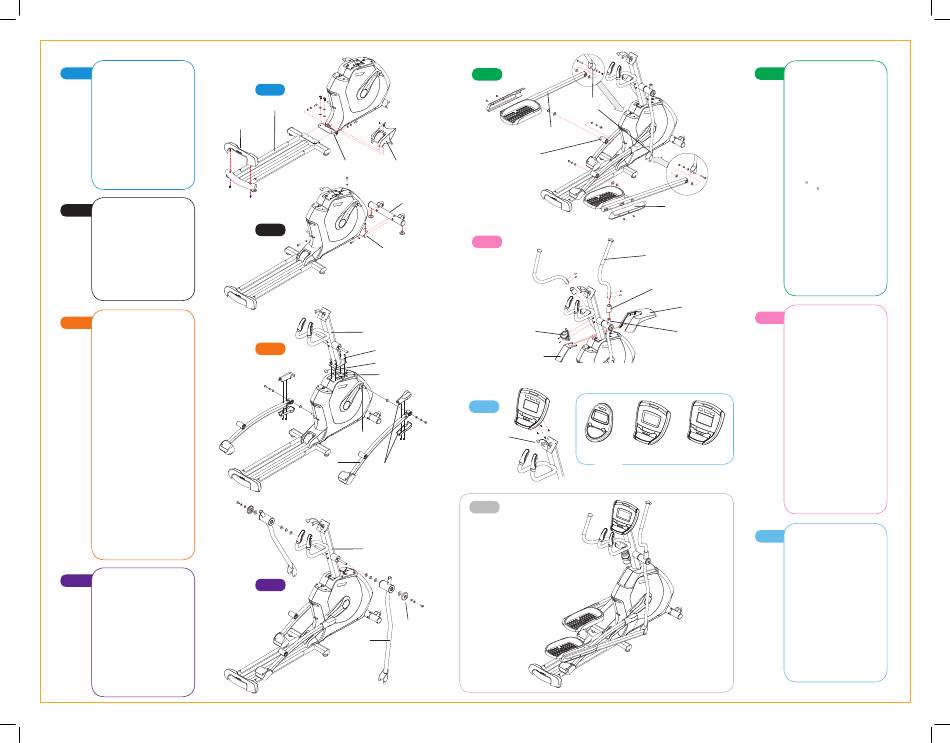

1
S TA P
Geleiderails et
Geleiderailafdekking
Hoo fdframe
Voorste
staande voet
2
S TA P
Voorste hou der van de
staande voet
Con solestang
3
S TA P
Voo rgeïnstalleerde schr oeven
en op legringen
Datakabel
Consolestangh ouder
Slinger
Pedaalarm
Pedaalarmafdekkingen
Consolestang
4
S TA P
Armstangafdekking
Onderste
armstang
5
STAP
Onde rste
arm stange n
Ve rb inding sarm
Ped aalarmhoude r
6
STAP
Bove n ste
arm sta nge n
Arm sta ngman ch e tte n
Bidonhou de r
Ach te rste
af d ekkin g
7
STAP
Consolekabel
SIMPL E
DEL UX E
C ONSOLES
KLAAR
X2 0
5
STA P
OPEN DE ZAK MET HET SCHROEVENPAKKET VOOR
STAP 5
De verbindingsarmen bevestigen
Steek 1 gegolfde oplegring (20 x 29 x
0.5t) en 1 oplegring (20 x 27 x 1.5t) op
de verbindingsarm voordat u hem op de
pedaalarmbevestiging steekt.
Bevestig de verbindingsarm met 1 oplegring
(8 x 20 x 3t), 1 veeronderlegring (8 x 15
x 2t) en 1 schroef (M8 x 20 mm) aan de
pedaalarm.
Stel het andere uiteinde van de
verbindingsarm af op de houder van de
onderste armstang.
Steek aan elke zijde van de verbindingsarm
1 Te on oplegring. Steek de verbindingsarm
met de Te on oplegringen op het uiteinde
van de onderste armstang.
Zij de lin gse
Borg het scharnier met 1 schroef (M8
pe daa l afdek king
x 72 mm), 1 oplegring (8 x 20 x 3t), 1
veeronderlegring (8 x 15 x 2t) en 1 moer
(M8).
Herhaal deze stap aan de andere kant.
De zijdelingse pedaalafdekkingen bevestigen
Bevestig aan beide zijden de
zijdelingse pedaalafdekking met de 2
voorgeïnstalleerde schroeven.
Onde rste
a rm sta nge n
6
STAP
OPEN DE ZAK MET HET SCHROEVENPAKKET
VOOR STAP 6.
Onde rs te
a rmstange n
De bovenste armstangen bevestigen
Schuif de armstangenmanchet vanaf de
onderzijde op de bovenste armstang.
Steek de bovenste armstang op de
onderste armstang en zet de uitsparing
op de voorgeïnstalleerde passchroef.
Zorg er voor dat de armstangen goed
met elkaar verbonden zijn. Bevestig de
bovenste armstang met de 2 tapeinden
aan de onderste armstang.
Herhaal deze stap aan de andere kant.
De voorste stangafdekking bevestigen
Schuif de voorste stangafdekking op de
consolestang totdat ze vastklikt.
Steek de achterste stangafdekking
P REM IU M
over de voorste afdekking. De
twee afdekkingen moeten in elkaar
vastklikken.
Bidonhouder:
Bevestig de bidonhouder met de 2
voorgeïnstalleerde schroeven.
7
SCHROEVEN EN OPLEGRINGEN ZIJN
STA P
VOORGEINSTALLEERD
De console bevestigen
Verwijder met de schroevendraaier
de 4 schroeven op de achterzijde van
de console. Verbind de hartslagkabels
die uit de consolestang komen met
de hartslagkabels uit de console.
Steek de datakabels in de printplaat.
Berg de overtollige kabel op in de
consolestang. Bevestig de console met
de 4 eerder verwijderde schroeven op de
consolestanghouder. Draai de schroeven
vast met de schroevendraaier.
Steek de stroomkabel aan de voorkant in
het toestel en steek het andere uiteinde
in het stopcontact. Overtuig u er van
dat de aan-/uitschakelaar vooraan op
uw toestel en op de achterzijde van de
console op Aan staat.
