INSTALLATION OCH FUNKTION
SE
INDIVIDANPASSAD KONTROLLPANEL
På vissa HRC modeller, så kan symbolerna som associeras med alla tangenter ändras med hjälp av de självhäftande
etiketterna som ingår.

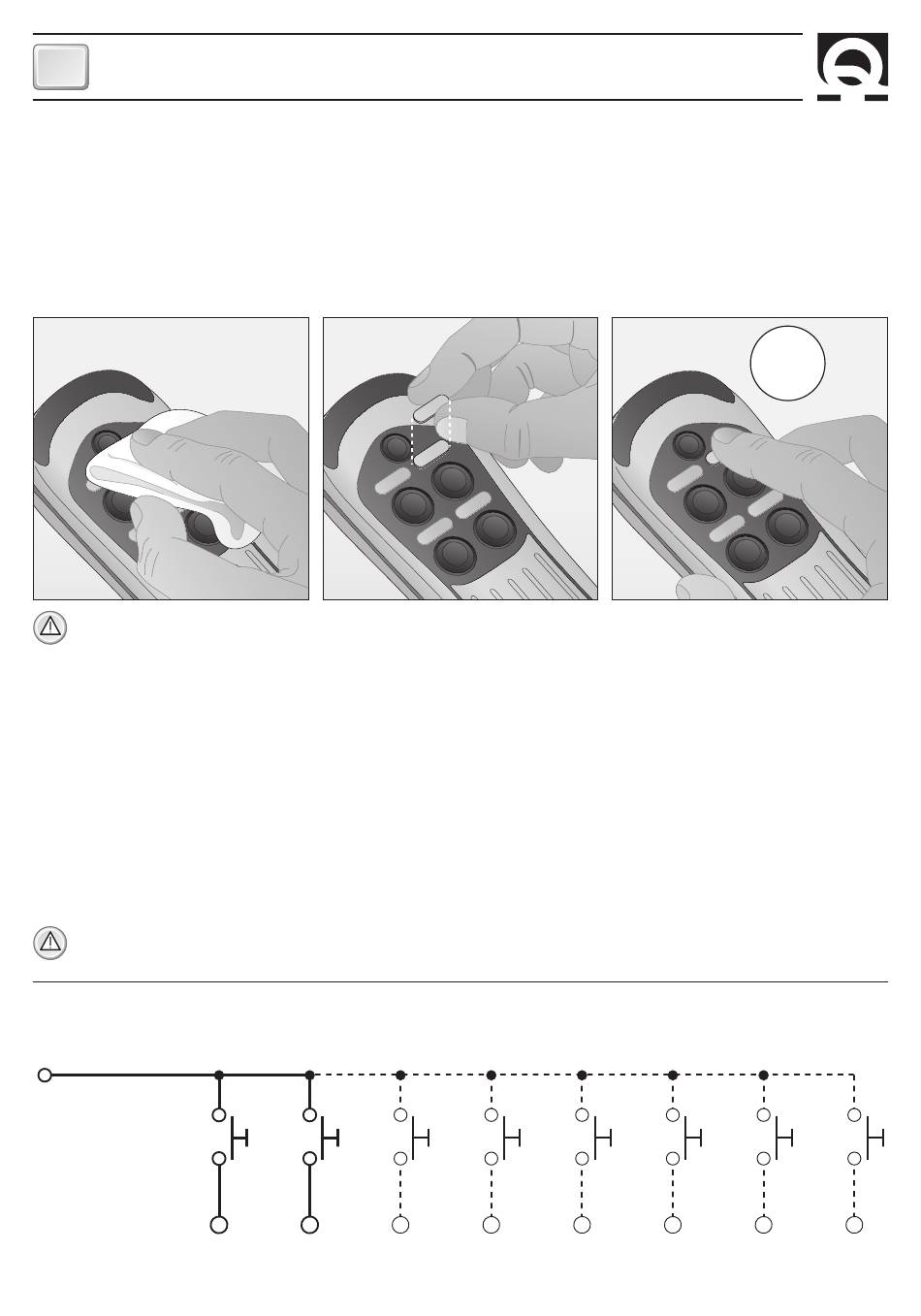

Följande så kommer en beskrivning på proceduren för att utföra en individanpassad kontrollpanel:
• Gör rent de avsedda ytorna (fig.1) med en mjuk trasa som fuktats med vatten.
• Välj etiketten som skall sättas på ytan som tidigare gjorts ren.
• Sätt etiketten i mitten av ytan och tryck dit den på ytan i 5 sekunder.
SKISS.1
VIKTIGT: Applicering av etiketten rekommenderas inte om temperaturen på kontrollpanelens yta är under 10°C.
ANSLUTNING AV KONTROLLPANELEN TILL UTTAGET
Anslutning
Efter att ha installerat uttaget enligt tidigare beskrivning så fortsätt enligt nedanstående:
• Vrid skyddets ring moturs tills skyddet är helt avskruvat och ta sedan av det..
• Sätt i instrumentets kontakt i det avsedda uttaget och var noggrann med att man sätter den rätt.
• Vrid kontaktens kulring i riktningen medsols ända tills den sitter fast ordentligt.
Bortkoppling
• Vrid kontaktens kulring i riktningen motsols ända tills den lossat helt och hållet och dra ur den.
• Täck över uttaget med tillhörande skydd och vrid ringen medurs tills skyddet är helt fastskruvat.
VIKTIGT: Var noga att täcka över uttaget med tillhörande skydd när kontakten inte är inkopplad.
SCHEMA ELEKTRISKA
BRUN
GEMENSAM
1
2
3
1
2
BLÅ
SVART
4
5
3
4
VIT
GRÖN
6
7
5
6
RÖD
GRÅ
ORANGE
5"
8
7
8
GUL
HRC - PT SE NL REV005C
