INSTALLATIE - WERKING
NL

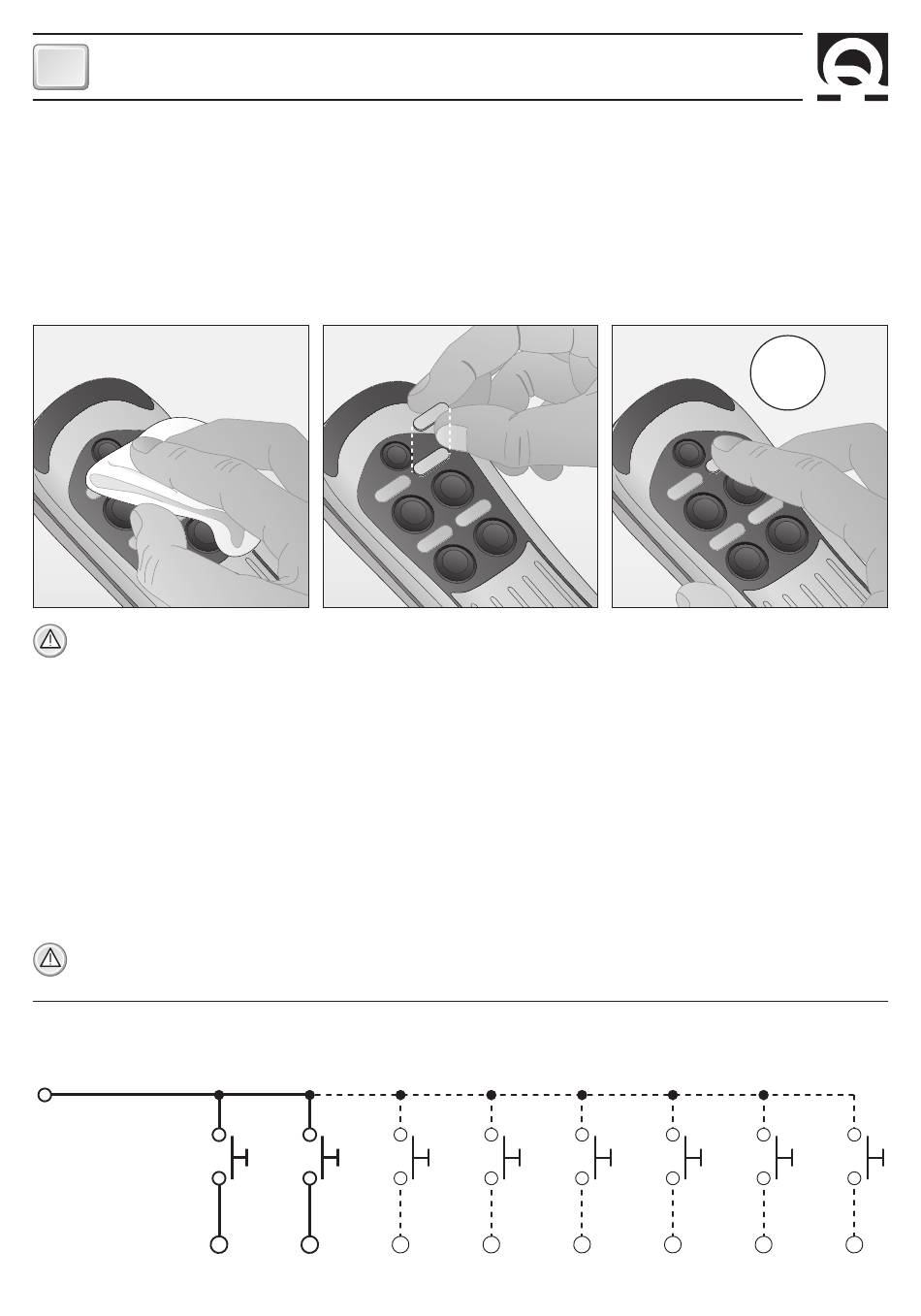

BEDIENING AANPASSEN AAN PERSOONLIJKE VOORKEUREN
Bij sommige HRC-modellen kunnen de symbolen bij de knoppen anders zijn. Dat hangt af van de bijgeleverde stickers.
Nu volgt een beschrijving van de procedure voor het aanpassen van de bediening:
• Maak de oppervlakken (fig.1) schoon met een zachte met water bevochtigde doek.
• Kies de sticker die u op het schoongemaakte oppervlak wilt plakken.
• Leg de sticker goed op het oppervlak zonder druk uit te oefenen en druk de sticker dan 5 seconden lang aan op de
ondergrond.
FIG.1
LET OP:
het wordt afgeraden de sticker aan te brengen als de temperatuur van het oppervlak van de bediening
lager dan 10°C is.
AANSLUITING VAN DE BEDIENING OP HET STOPCONTACT
Het aansluiten
Ga als volgt te werk nadat u het stopcontact hebt aangebracht zoals hiervoor is beschreven:
• Schroef de ring van het beschermdeksel linksom totdat deze helemaal loszit en trek deze eruit.
• Steek de stekker van het instrument in het stopcontact en let er daarbij op dat u dat naar de goede kant doet.
• Draai de ring van de stekker rechtsom helemaal vast.
Het loskoppelen
• Draai de ring van de stekker linksom helemaal los en verwijder de ring.
• Dek het stopcontact af met het daarvoor bestemde beschermdeksel, door de ring rechtsom te draaien totdat deze
helemaal vastzit.
LET OP
: Let erop het stopcontact af te dekken met het daarvoor bestemde beschermdeksel, wanneer de
stekker is losgekoppeld.
BEDRADINGSSCHEMA
BRUIN
ALGEMEEN
1
BLAUW
2
3
1
2
ZWART
4
5
3
4
WIT
GROEN
6
5
6
ROOD
GRIJS
5"
7
8
7
8
ORANIJE
GEEL
HRC - PT SE NL REV005C
