In één kloofbeweging wordt het hout in 2 delen gekloofd.
De rollen op het kloofmes voorkomen, dat het gekloven hout blijft hangen bij het omkeren.
Montage:
1. Het kloofmes ongeveer 30 cm uitschuiven en de machine uitschakelen.
2. Het kloofkruis over het kloofmes schuiven.
3. De vergrendelingsbeugel naar binnen zwenken.

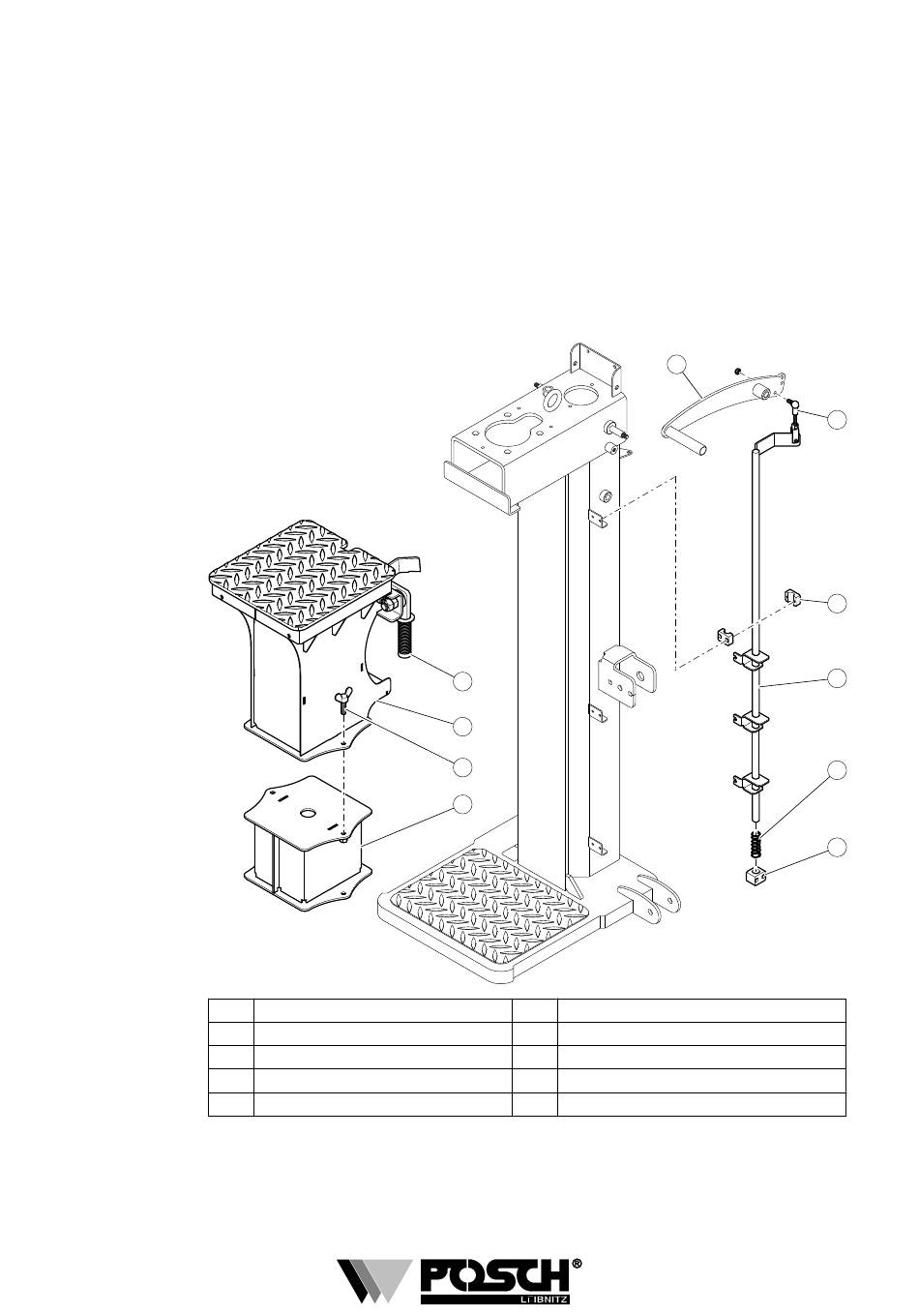

11.3
Klooftafel
1
Stauff-klem beneden
2
Drukveer
3
Uitschakelstang
4
Stauff-klem boven
5
Hoekscharnier
Montage:
De onderste Stauff-klem monteren.
De drukveer van onder aan de uitschakelstang rijgen en de delen samen in de onderste
Stauff-klem steken.
De bovenste Stauff-klem monteren.
8
7
10
9
6
Schakelhefboom
7
Klooftafel
8
Fixeerhendel
9
Sokkel klooftafel
10
Vleugelschroef
Aanvullende apparatuur
6
5
4
3
2
1
37
