4.8
Beschermkap demonteren en monteren
De beschermkap van de holle as wordt gereed gemonteerd op de transmissieflens geleverd.
Demonteer de beschermkap voor de montage van de aandrijfas.
①
②

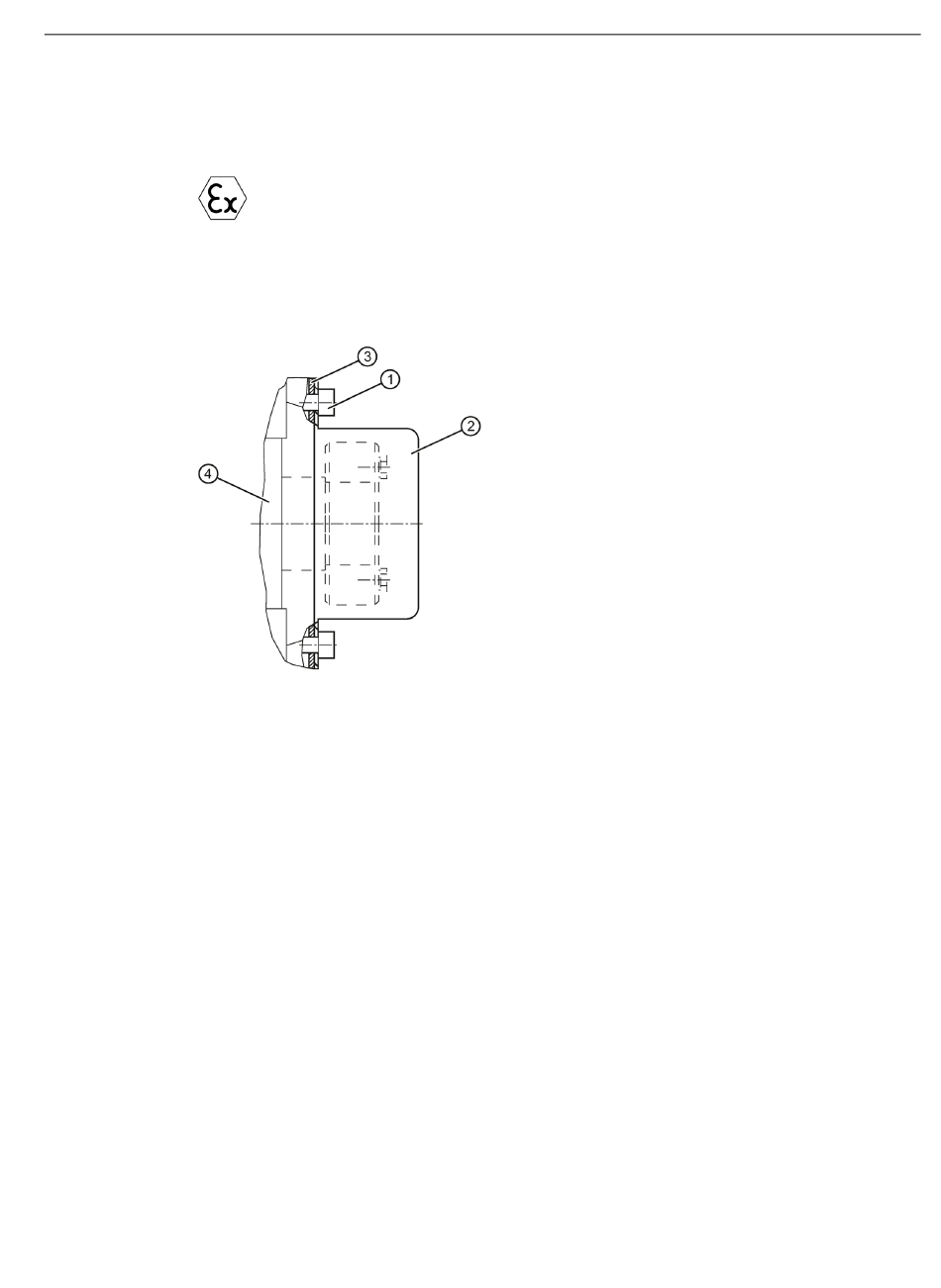

Afbeelding 4-3
Procedure
1. Draai de schroeven
2. Monteer de uitgaande as.
3. Reinig het steunvlak van de beschermkap pos.
schoonmaakmiddel.
4. Controleer of de vlakke afdichting correct is aangebracht
5. Bevochtig de schroeven
6. Schroef de beschermkap
aanhaalmoment aan, zie Schroefdraadmaten en aanhaalmomenten voor
bevestigingsschroeven (Pagina 27).
7. Bescherm de delen die blank blijven met een geschikt duurzaam corrosiewerend middel.
U hebt de beschermkap voor het bedrijf gemonteerd.
BA 2030
Bedieningshandleiding, 06/2018, A5E37450085A/RS-AG
Transmissies in ATEX-uitvoering
Door beschadigde beschermkap kunnen vonken ontstaan. Beschadigde
beschermkap onmiddellijk vervangen.
Borg de schroeven
Bout
Beschermkap
Beschermkap voor holle as
①
los en verwijder de beschermkap
4.8 Beschermkap demonteren en monteren
①
met lijm (middelzwaar, bijv. Loctite 243).
③
④
②
①
met lijm (middelzwaar, bijv. Loctite 243).
②
vast. Haal de schroef
Vlakke afdichting
Transmissiebehuizing
②
met de vlakke afdichting
op de transmissie met een geschikt
③
.
①
met het voorgeschreven
Monteren
③
.
33
