INSTALLATIE
Schoorsteenaansluiting
Bedrijfsklaar stellen
Bedradingsschema
46

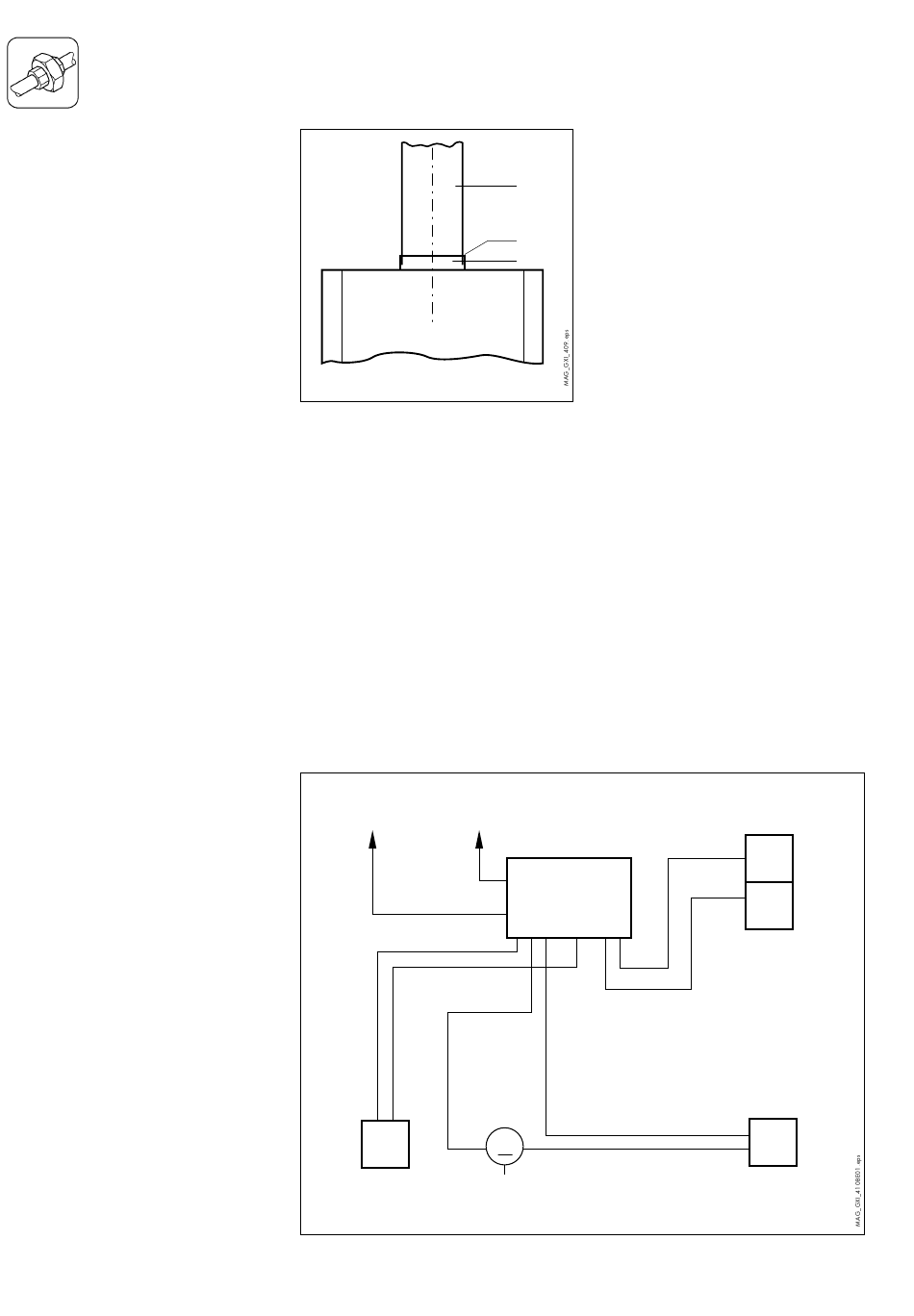

Afb. 13: Schoorsteenaansluiting
21
Rookgasafvoerkanaal
22
Trekonderbreker
22a Aansluiting afvoerkanaal
De eerste ingebruikname en bedie-
ning van de geiser alsmede het infor-
meren van de gebruiker moeten door
een erkend installateur uitgevoerd
worden.
De verdere ingebruikname uitvoeren
zoals beschreven staat op pagina 35
en 36.
Ontstekings-
Ionisatie
elektrode
zwart
zwart
oranje
zwart
Generator
Mikroschakelaar
Afb. 14: Bedradingsschema
•
Het afvoerkanaal (21) in de trekon-
derbreker (22) van de geiser plaat-
sen. Hierbij steeds op de juiste plaats
21
van de buis in de kraag (22a) van
de trekonderbreker letten.
22a
22
Vaillant
rood
8 7 6
5 4 3 2 1
zwart
groen
rood
G
rood
Gasblok
Magneetventiel
TTB beveiliging
