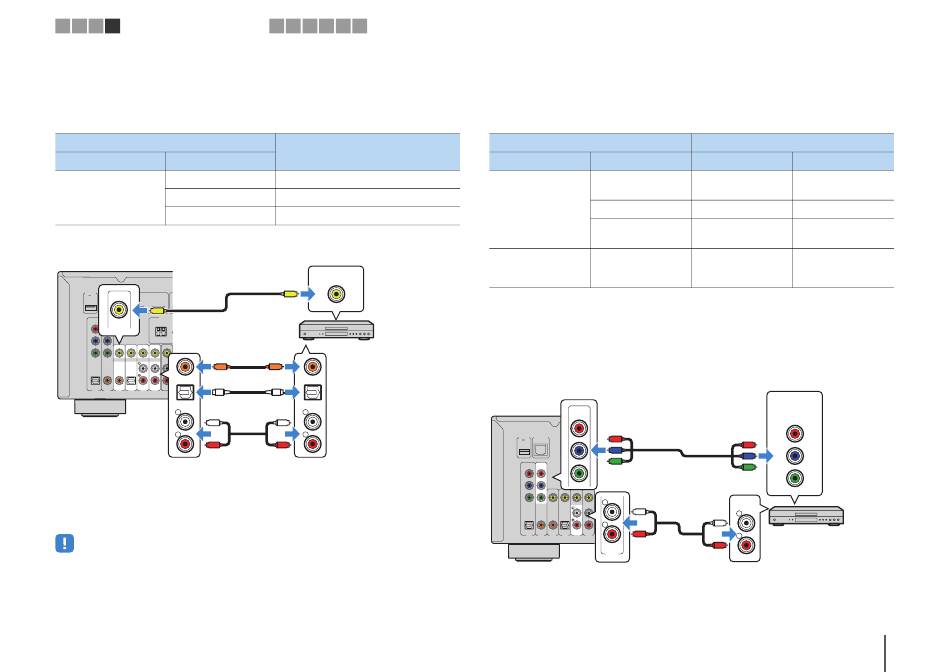

Weergaveapparaten aansluiten
■
Composietvideoaansluiting
Sluit een videoapparaat aan op het toestel met een video-plugkabel en een audiokabel
(digitale coaxiale, digitale optische of stereo-plugkabel). Kies een set ingangen (op het
toestel), afhankelijk van welke video/audio-uitgangen beschikbaar zijn op het
videoapparaat.
Uitgangen op videoapparaat
Video
Audio
Digitaal coaxiaal
Composietvideo
Digitaal optisch
Analoog stereo
AV 3–6 (VIDEO)-aansluiting
DC OUT
NETWORK
HDMI
OUT
5V
0.5A
(NET)
VIDEO
1
2
ARC
V
ANTENNA
COMPONENT
(RADIO)
VIDEO
AM
P
R
P
B
VIDEO
Y
C
COAXIAL
OPTICAL
COAXIAL
COAXIAL
OPTICAL
AV
(TV)
OUT
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
O
OPTICAL
(TV)
L
Het toestel (achterzijde)
L
R
R
Een AV 3 (COAXIAL)-aansluiting,
AV 4 (OPTICAL)-aansluiting,
AV 5–6 (AUDIO)-aansluitingen
Als u de signaalbron selecteert door op AV 3–6 te drukken, wordt de video/audio die op
het videoapparaat wordt afgespeeld, weergegeven vanaf het toestel.
• Als u video's wilt bekijken die worden ontvangen via de AV 3–6 (VIDEO)-aansluitingen, moet u uw tv
aansluiten op de HDMI OUT-aansluiting (p. 23 tot 26) of op de MONITOR OUT (VIDEO)-aansluiting (p. 27)
van het toestel.
5 6 7 8 9 10
Ingangaansluitingen op het toestel
AV 3 (VIDEO + COAXIAL)
AV 4 (VIDEO + OPTICAL)
AV 5–6 (VIDEO + AUDIO)
Video-uitgang
(composietvideo)
VIDEO
V
Videoapparaat
C
COAXIAL
O
OPTICAL
L
L
R
R
Audio-uitgang
(digitaal optisch, digitaal coaxiaal
of analoog stereo)
■
De combinatie van video-/audio-ingangen wijzigen
Als de combinatie van video-/audio-ingangsaansluitingen die op het toestel
beschikbaar zijn, niet overeenkomt met uw videoapparaat, verandert u de combinatie
overeenkomstig de uitgangen van uw apparaat. U kunt een videoapparaat aansluiten
dat de volgende video-/audio-uitgangsaansluitingen heeft.
Uitgangen op videoapparaat
Video
Audio
Digitaal optisch
HDMI
Digitaal coaxiaal
Analoog stereo
Componentvideo
Analoog stereo
❑ Noodzakelijke instelling
Als u bijvoorbeeld een videoapparaat hebt aangesloten op AV 2 (COMPONENT
VIDEO)- en AV 5 (AUDIO)-aansluitingen van het toestel, verandert u de
combinatie-instelling als volgt.
AV 2 (COMPONENT VIDEO)-aansluitingen
Het toestel
(achterzijde)
DC OUT
NETWORK
P
HDMI
OUT
R
5V
0.5A
(NET)
1
2
ARC
P
B
Y
A
COMPONENT
VIDEO
AM
P
R
P
B
VIDEO
Y
L
L
R
OPTICAL
COAXIAL
COAXIAL
OPTICAL
(TV)
R
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AV 5
AV 5 (AUDIO)-aansluitingen
VOORBEREIDINGEN ➤ Weergaveapparaten aansluiten
Ingangaansluitingen op het toestel
Video
Audio
AV 1 (OPTICAL)
HDMI 1–5
AV 4 (OPTICAL)
HDMI 1–5
AV 2–3 (COAXIAL)
AV 5–6 (AUDIO)
HDMI 1–5
AUDIO 1–2
AV 1–2
AV 5–6 (AUDIO)
(COMPONENT
AUDIO 1–2
VIDEO)
Video-uitgang
(componentvideo)
COMPONENT
VIDEO
P
R
P
P
B
R
P
B
Y
Y
AUDIO
L
L
Videoapparaat
R
R
Audio-uitgang
(analoog stereo)
29
Nl
