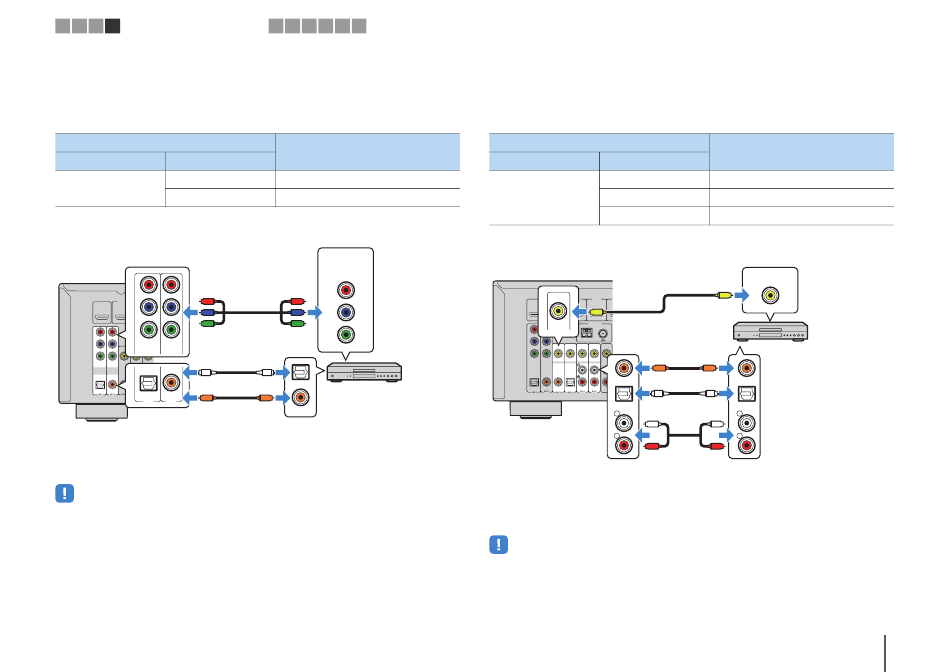

Weergaveapparaten aansluiten
■
Componentvideoaansluiting
Sluit een videoapparaat aan op het toestel met een componentvideokabel en een
audiokabel (digitaal optisch of digitaal coaxiaal). Kies een set ingangen (op het
toestel), afhankelijk van welke video/audio-uitgangen beschikbaar zijn op het
videoapparaat.
Uitgangen op videoapparaat
Video
Audio
Digitaal optisch
Componentvideo
Digitaal coaxiaal
AV 1–2
(COMPONENT VIDEO)-
aansluitingen
Het toestel
(achterzijde)
P
R
HDMI 1
HDMI 2
P
R
HDMI OUT
(BD/DVD)
P
ARC
P
B
B
Y
AM
P
Y
R
COMPONENT
VIDEO
P
B
Y
COMPONENT
VIDEO
VIDEO
O
OPTICAL
COAXIAL
COAXIAL
OPTICAL
( TV )
OPTICAL
COAXIAL
C
AV 1
AV 2
AV 1 (OPTICAL)-aansluiting of
AV 2 (COAXIAL)-aansluiting
Als u de signaalbron selecteert door op AV 1–2 te drukken, wordt de video/audio die op
het videoapparaat wordt afgespeeld, weergegeven vanaf het toestel.
• Als u video's wilt bekijken die worden ontvangen via de AV 1–2 (COMPONENT VIDEO)-aansluitingen,
moet u uw tv aansluiten op de MONITOR OUT (COMPONENT VIDEO)-aansluitingen van het toestel
(p. 22).
5 6 7 8 9 10
Ingangaansluitingen op het toestel
AV 1 (COMPONENT VIDEO + OPTICAL)
AV 2 (COMPONENT VIDEO + COAXIAL)
Video-uitgang
(componentvideo)
COMPONENT
VIDEO
P
R
P
P
R
B
P
B
Y
Y
O
OPTICAL
Videoapparaat
C
COAXIAL
Audio-uitgang
(digitaal optisch of digitaal coaxiaal)
■
Composietvideoaansluiting
Sluit een videoapparaat aan op het toestel met een video-plugkabel en een audiokabel
(digitale coaxiale, digitale optische of stereo-plugkabel). Kies een set ingangen (op het
toestel), afhankelijk van welke video/audio-uitgangen beschikbaar zijn op het
videoapparaat.
Uitgangen op videoapparaat
Video
Audio
Digitaal coaxiaal
Composietvideo
Digitaal optisch
Analoog stereo
AV 3–6 (VIDEO)-aansluiting
HDMI 1
HDMI 2
HDMI 3
HDMI OUT
(BD/DVD)
ARC
V
VIDEO
ANTENNA
AM
(RADIO)
FM
P
R
P
B
Y
COMPONENT
VIDEO
VIDEO
C
COAXIAL
OPTICAL
COAXIAL
COAXIAL
OPTICAL
AV
( TV )
OUT
O
OPTICAL
L
Het toestel (achterzijde)
L
R
R
Een AV 3 (COAXIAL)-aansluiting,
AV 4 (OPTICAL)-aansluiting of
AV 5–6 (AUDIO)-aansluitingen
Als u de signaalbron selecteert door op AV 3–6 te drukken, wordt de video/audio die op
het videoapparaat wordt afgespeeld, weergegeven vanaf het toestel.
• Als u video's wilt bekijken die worden ontvangen via de AV 3–6 (VIDEO)-aansluitingen, moet u uw tv
aansluiten op de MONITOR OUT (VIDEO)-aansluiting van het toestel (p. 22).
VOORBEREIDINGEN ➤ Weergaveapparaten aansluiten
Ingangaansluitingen op het toestel
AV 3 (VIDEO + COAXIAL)
AV 4 (VIDEO + OPTICAL)
AV 5–6 (VIDEO + AUDIO)
Video-uitgang
(composietvideo)
VIDEO
V
Videoapparaat
C
COAXIAL
O
OPTICAL
L
L
R
R
Audio-uitgang
(digitaal optisch, digitaal coaxiaal
of analoog stereo)
