3.2 Beschrijving UC 200
3.2.3
Opbouw van het laadstation
Aan de binnenkant van het laadstation vindt u vooraan de besturing met de
communicatiemodules, veiligheidselementen en schakelelementen. De volgende afbeelding
biedt een overzicht van de positie van de verschillende componenten.
De rechtse afbeelding toont de uitvoering met een andere Siemens-besturing.
①
Bruggelijkrichter
②
IGBT's
③
Condensators
④
Hoofdbeveiliging
⑤
RTD-signaalmodule SM 1231
⑥
Siemens-besturing
⑦
CAN-communicatiemodule
1
= alleen gebruikt bij varianten met een ander Siemens-besturingssysteem.

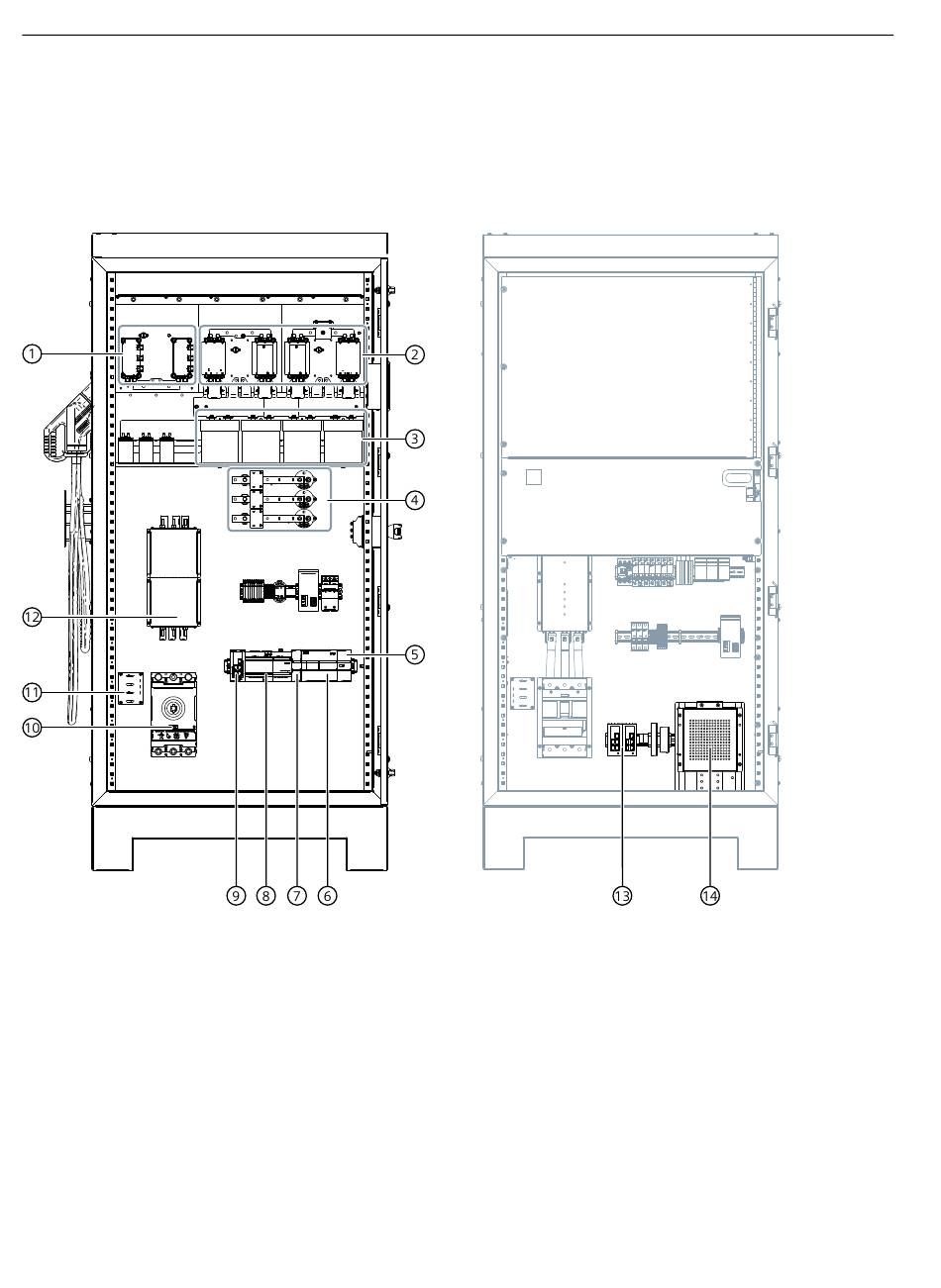

Afbeelding 3-6 Binnenkant vooraan
30
⑧
SIMATIC IOT2040 Gateway
⑨
Industrial Ethernet Switch
⑩
Leidingbeveiligingsschakelaar
⑪
Overspanningsbeveiliging
⑫
Netfilter
⑬
Industrial Ethernet Switch
1
⑭
Siemens-besturing
SICHARGE UC 100, UC 200, UC 300, UC 400, UC 600, UC 800
Bedieningshandleiding, 01/2024, A5E52455532-AD
