Bipolaire ingangen
De bipolaire ingang wordt gebruikt voor elektrofysiologische metingen zoals EMG,
ECG en EOG. Bipolaire ingangen worden gekenmerkt door een elektrodepaar voor
een + en een – ingangssignaal, waarvan het verschil wordt geregistreerd. Het
apparaat ondersteunt maximaal 4 bipolaire kanalen, die toegankelijk zijn via twee
bipolaire inputaansluitingen met elk twee bipolaire kanalen. Een elektrodedraad kan
één elektrodepaar of twee elektrodeparen hebben.
Elke bipolaire elektrodeplug kan een identificatie bevatten die met de
applicatiesoftware kan worden uitgelezen.
AUX-ingangen
De AUX-ingangen worden gebruikt voor het aansluiten van sensoren, met name
transducers, op SAGA. Het apparaat ondersteunt 9 AUX-kanalen, die verdeeld zijn
over drie connectoren. Sensoren met meerdere functies en/of transducers, zoals de
3D-acceleratiemeter, gebruiken de drie subkanalen van een AUX-ingang.
Een
AUX-sensor
kan
toepassingssoftware kan worden uitgelezen. De applicatiesoftware gebruikt deze
identificatiegegevens om de gegevens van de sensor in de juiste eenheid om te
zetten.
Digitale ingang
De digitale ingang DIGI is een connector voor het aansluiten van een event trigger-
kabel of digitale seriële sensoren, bijvoorbeeld een digitale verzadigingssensor.
Interne 3D-acceleratiemeter
Synchronisatie-uitgang
De
synchronisatie-uitgang
applicatiesoftware of andere apparaten uit de SAGA-familie te synchroniseren. De
synchronisatie-uitgang is beschikbaar op de Data Recorder (SYNC OUT).
De SYNC OUT-functie is standaard geconfigureerd in de 'Event Marker'-modus, wat
betekent dat er een synchronisatiepuls wordt verzonden wanneer op de Event
marker-knop wordt gedrukt. U kunt de SYNC OUT in de applicatiesoftware
configureren als een geklokte puls. Voor de SYNC OUT-poort is een
synchronisatiekabel vereist, die u kunt bestellen via sales@tmsi.com.
een
identificatiefunctie
De Data Recorder bevat een interne 3D-
acceleratiemeter die de versnelling in drie
dimensies en de oriëntatie van de Data
Recorder kan vastleggen.

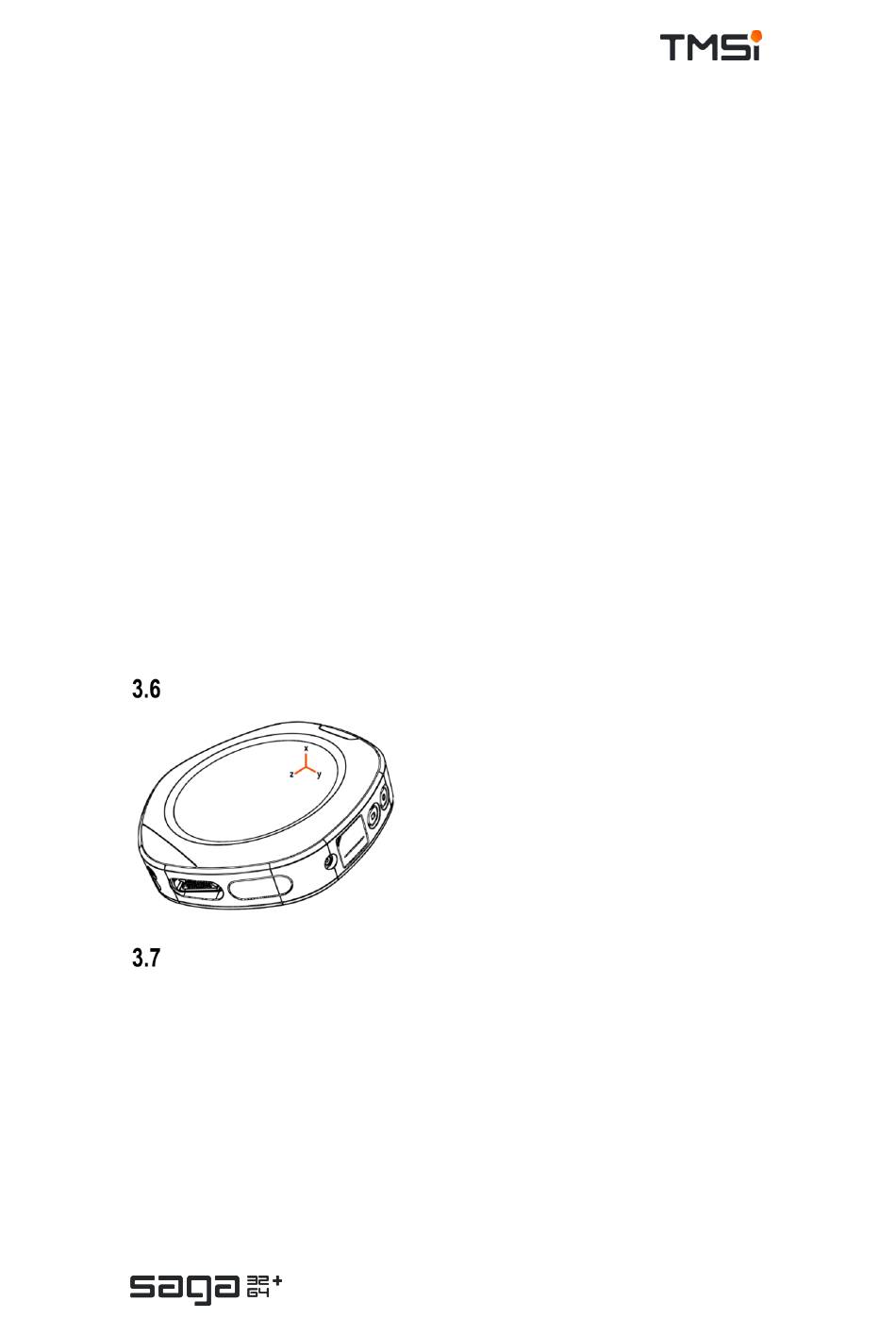

De afbeelding laat de plaatsing van de 3D-
acceleratiemeter
Wanneer het apparaat op het lichaam wordt
gedragen, zorgt het ontwerp ervoor dat de z-
richting naar beneden wijst.
kan
worden
gebruikt
bevatten
die
met
in
het
apparaat
zien.
om
externe
apparaten,
