5.6 Klassieke Diode Test
Waarschuwing: Voer geen diodetesten uit voordat u de condensatoren en het te testen
apparaat spanningsloos heeft gemaakt. Anders bestaat er gevaar voor letsel.
1. Als dit niet al is geselecteerd, kies KLASSIEKE Diode test mode in het Instellingen
menu (zie
2. Zet de functieschakelaar op de diode
de diode-testfunctie te selecteren. De diode indicator
3. Plaats het zwarte meetsnoer in de negatieve COM terminal en het rode
meetsnoer in de positieve terminal.
4. Plaats de punten van de sondes tegen de te meten diode of
halfgeleiderovergang in één polariteit (richting) en vervolgens in de
tegengestelde polariteit (richting) zoals getoond in Fig. 5-3.
5. Als de uitlezing zich tussen de 0,400 en 0,800V bevindt in één richting en OL
(overload) in de tegengestelde richting, is de component goed. Als de meting 0V
is in beide richtingen (kortgesloten) of OL in beide richtingen (open), is het
onderdeel slecht.
FLIR DM90 GEBRUIKERS HANDLEIDING
Hoofdstuk 5.12.7, Instellingen

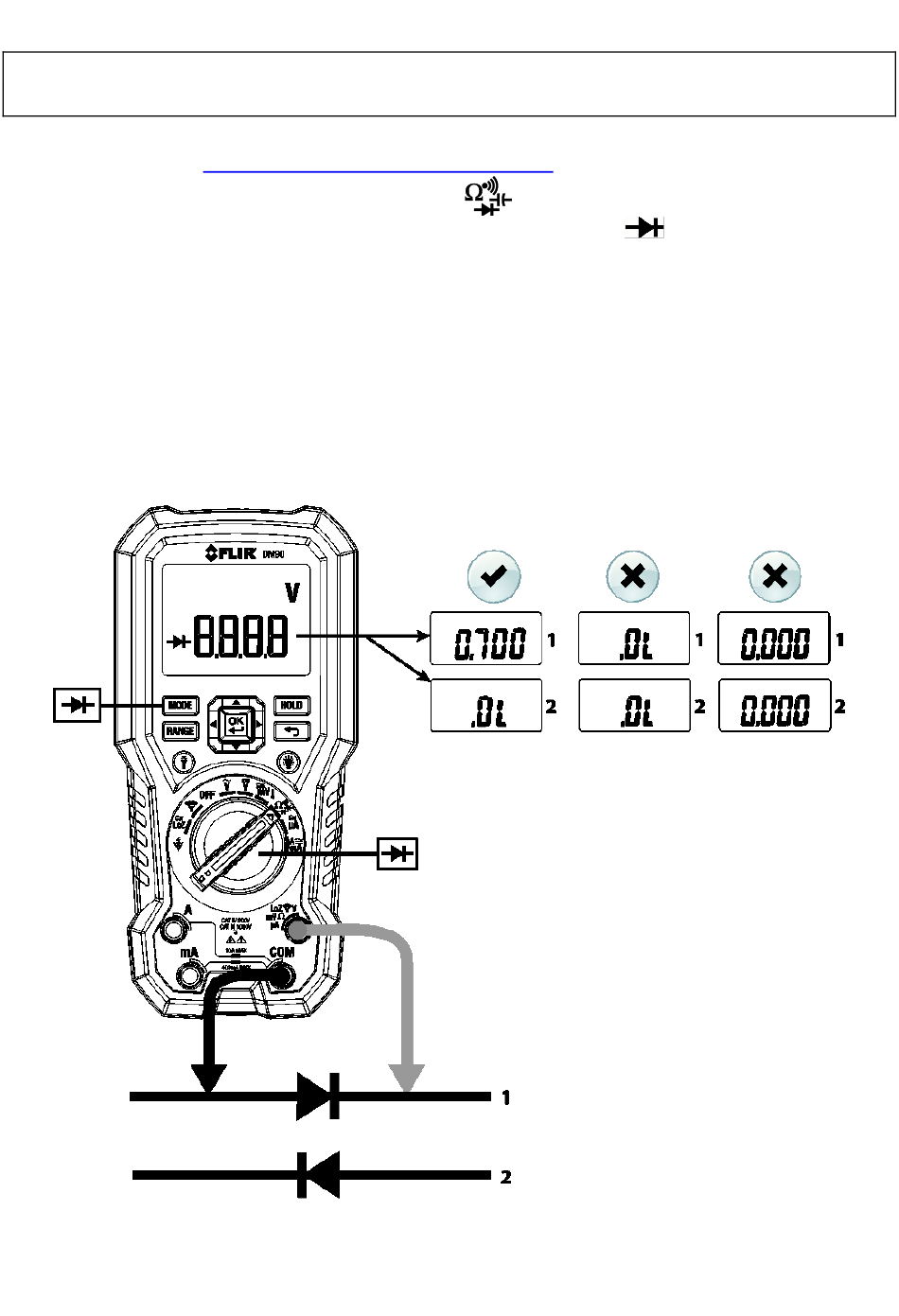

Fig. 5-3 Klassieke Diode Metingen
Menu).
positie. Gebruik de MODE-knop om
17
