Installatie
D
E
F
Afvoeraansluiting. Transport van links naar rechts
WD-PRM6
WD-PRM7

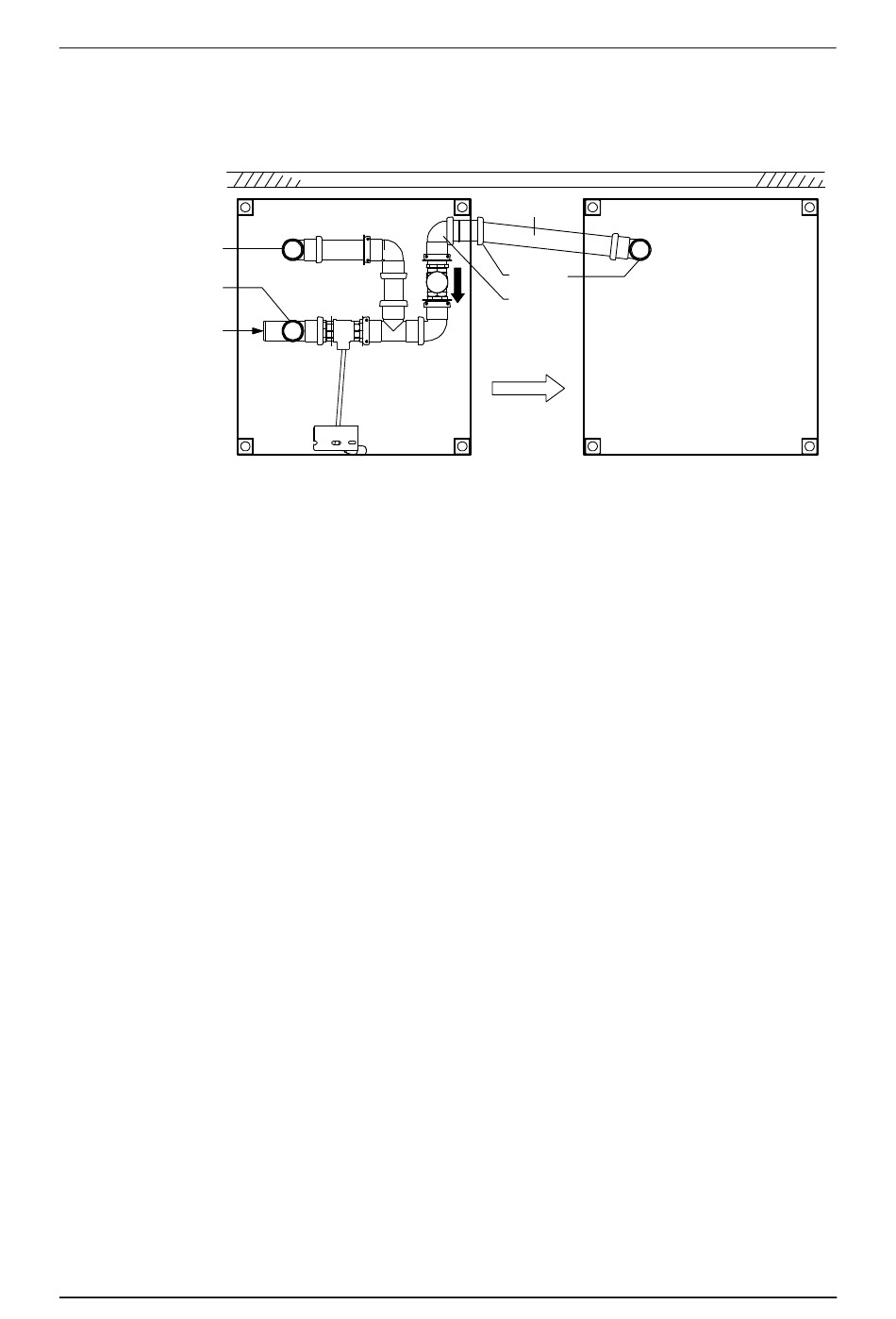

Water- en afvoeraansluitingen van bovenaf gezien. De afwasmachine staat
rechts van de WD-PRM6/7.
•
A=Wateraansluiting in de bodem van de wastank van de afwasmachine.
De aansluiting moet een vloerzeef hebben. (NB! Geen standpijp)
•
B=Verbindingspijp. Afkorten tot de geschikte lengte.
•
C=Aansluiting voor verbindingspijp.
•
D=Wateraansluiting in de bodem van de wastank van WD-PRM6/7. De
aansluiting moet zijn voorzien van een vloerzeef. (NB! Geen standpijp)
•
E=Afvoeraansluiting in de bodem van de wastank van WD-PRM6/7.
(Plaats van de standpijp)
•
F=Aansluiting voor afvoerleiding tussen machine en vloerput.
•
G=Bocht met bijbehorende mof losmaken en draaien voor de aansluiting
van een verbindingspijp van rechts.
WD-PRM6 & WD-PRM7
B
C
A
G
17
Rev. 4,0 (201704)
WD-6x
WD-7x
WD-12
WD-Tunnel
PRM_67_06_R2
