Het achterlicht en de beugel
monteren
Benodigde onderdelen voor deze stap:
1
Achterlicht
2
Moer, 1/4 inch
Beugel van achterlicht (machines met serienummer
1
259999999 en lager)
Beugel van achterlicht (machines met serienummer
1
260000001 en hoger)
2
Bout, 5/16 x 3/4 inch
2
Flensmoer, 5/16 inch
Voor machines met serienummer
259999999 en lager
1. Monteer de beugel van het achterlicht op de drager
van de linkerspuitboom met 2 bouten (5/16 x 3/4
inch) en 2 flensmoeren (5/16 inch) (Figuur 8).
2. Monteer het achterlicht op de beugel met 2 moeren
(1/4 inch) (Figuur 8).

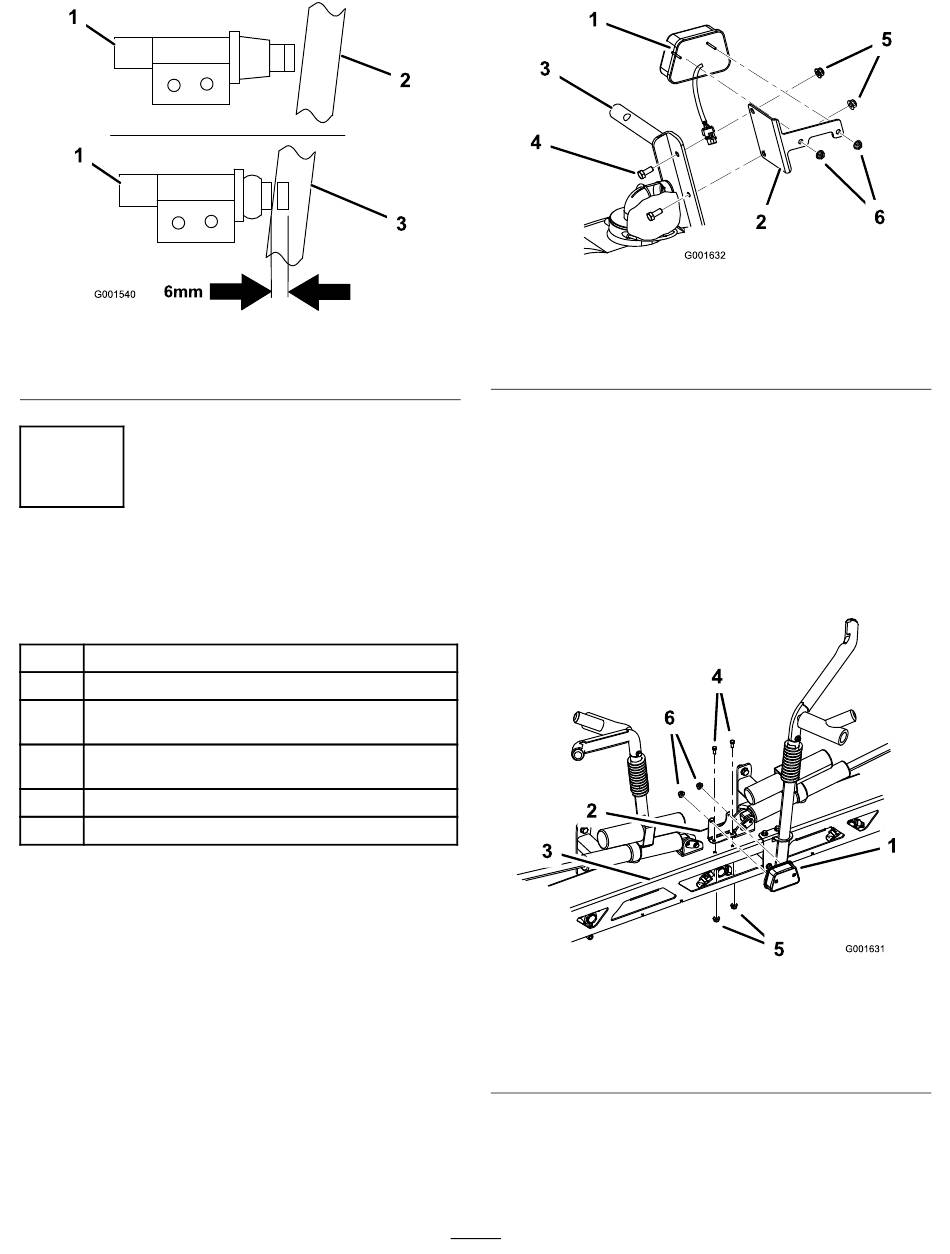

Figuur 7
3. Rem los
1. Achterlicht
2. Beugel van achterlicht
3. Drager van
linkerspuitboom
Voor machines met serienummer
260000001 en hoger
1. Monteer de beugel van het achterlicht op de drager
van de middelste spuitboom met 2 bouten (5/16 x
3/4 inch) en 2 flensmoeren (5/16 inch) (Figuur 9).
2. Monteer het achterlicht op de beugel met 2 moeren
(1/4 inch) (Figuur 9).
1. Achterlicht
2. Beugel van achterlicht
3. Drager van
linkerspuitboom
6
Figuur 8
4. Bout, 5/16 x 3/4 inch
5. Flensmoer, 5/16 inch
6. Moer, 1/4 inch
Figuur 9
4. Bout, 5/16 x 3/4 inch
5. Flensmoer, 5/16 inch
6. Moer, 1/4 inch
