Zodra de regelhefbomen van de veiligheidsschakeling tegelijkertijd getrokken worden,
schuift de drukplaat uit en de boomstam wordt tegen het kloofmes gedrukt en gekloofd.
Wanneer u de regelhefbomen loslaat, blijft het kloofmes stilstaan. Wanneer u de
regelhefbomen naar achteren duwt, zet de drukplaat zich opnieuw in de beginpositie.
De stam wordt in de houtbak gelegd.
Het kloofmes is mechanisch in hoogte verstelbaar en kan daarmee aan elke houtdiameter
worden aangepast.

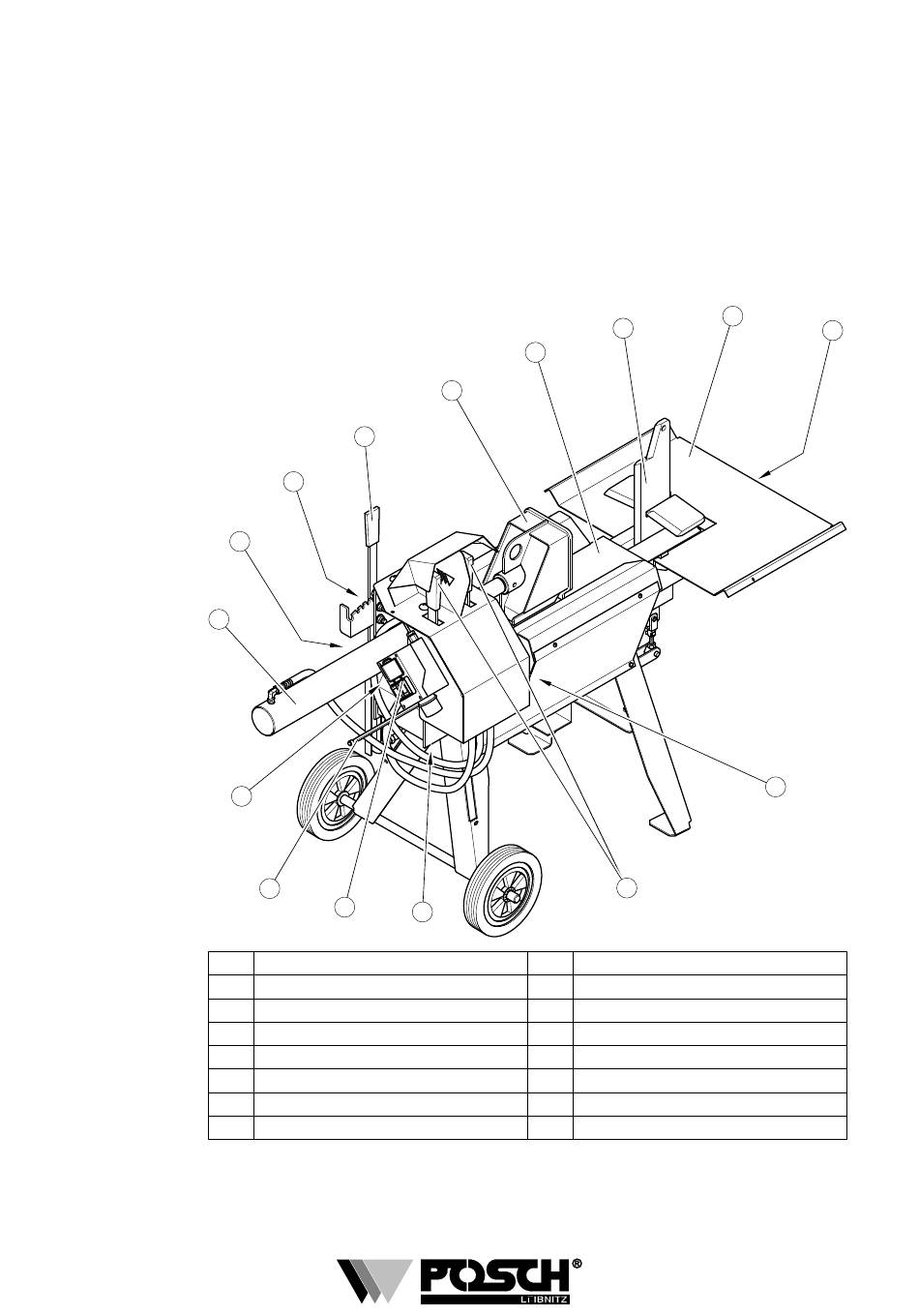

3.3
De belangrijkste onderdelen van de machine
7
8
9
10
11
1
Transportgreep
2
Houten dekstuk
3
Kloofmes
4
Kloofbak
5
Drukplaat
6
Kloofmes - verstelhendel
7
Oliepeilglas
8
Typeplaatje
5
6
12
13
3
4
14
9
Cilinder
10
Ventilatieschroef
11
Uitschakelstang
12
Schakelaar met stekker
13
Olieaftapplug
14
Tweehandbediening
15
Klemeenheid
Algemeen
2
1
15
11
