10
Speciale uitrusting
10.1
Grotere houtlengte (V)
Uitvoering voor boomstammen tot 100 cm lengte.

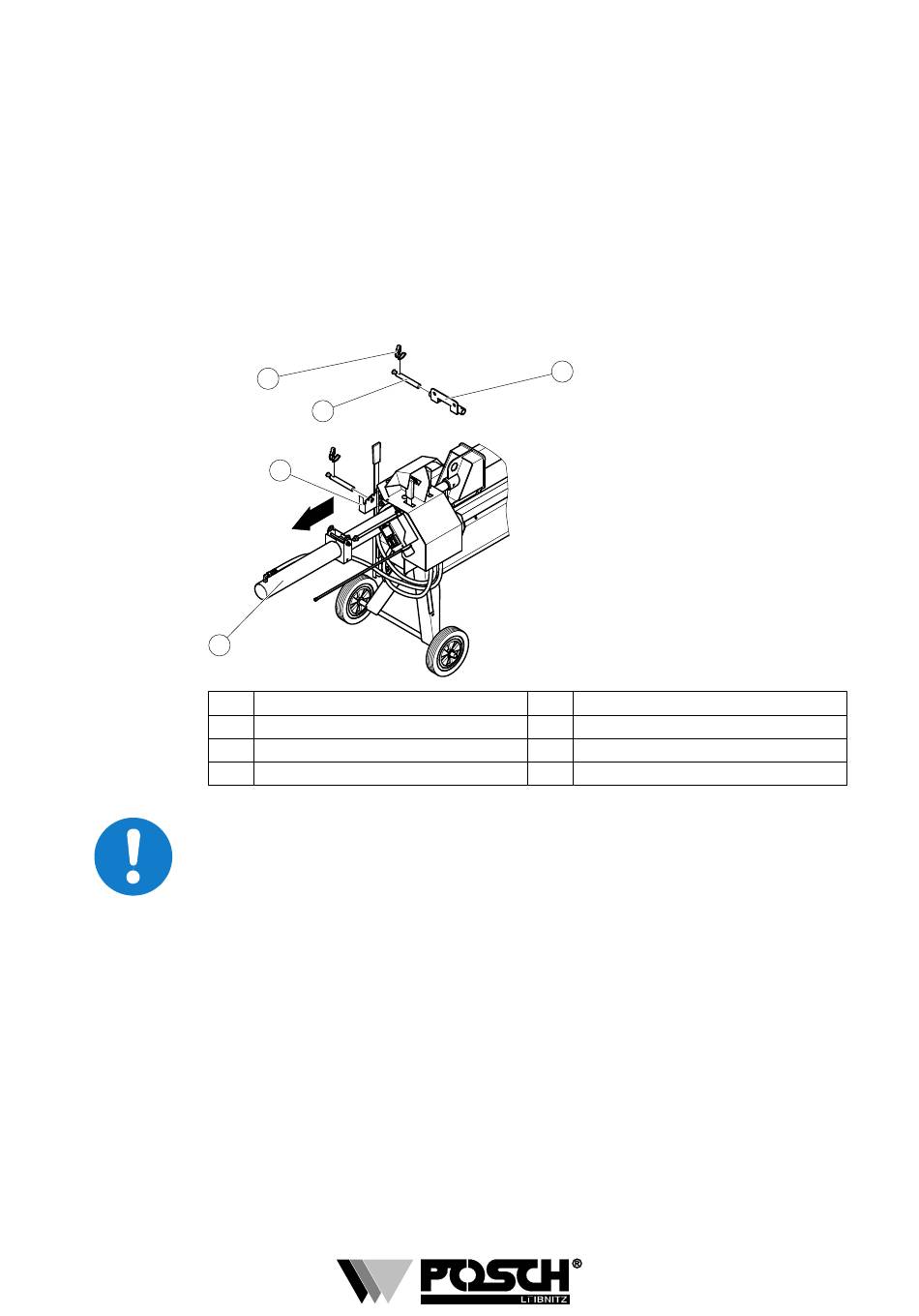

Werkpositie:
De machine wordt met ingetrokken cilinder geleverd.
Voor de klooffunctie moet de cilinder in werkpositie worden gebracht.
1
3
4
1
Borgbeugel met pen
2
Afstelbout
3
Grendelplaat
4
Klemstuk
Let er bij het uit- en inschuiven van de cilinder op dat de hydraulische slangen niet geklemd
geraken.
▪ De borgbeugel met pen van de afstelbout verwijderen.
▪ De afstelbout door de grendelplaat uit het klemstuk trekken.
▪ De cilinder met de hand zo ver uittrekken tot de cilinderflens bij het onderstel staat.
▪ De cilinder met de afstelbout fixeren en met de borgbeugel met pen vastzetten.
Transportpositie:
▪ De drukplaat geheel inschuiven.
▪ De verstelhendel - kloofmes helemaal naar rechts zetten.
▪ De borgbeugel met pen van de afstelbout verwijderen.
▪ De afstelbout uit de cilinderdruklager trekken.
▪ De cilinder met de hand zo ver inschuiven, tot de afsteekboring van het klemstuk met
die op de grendelplaat overeenkomt.
▪ De cilinder met de afstelbout fixeren en met de borgbeugel met pen vastzetten.
2
5
5
Cilinder
6
Drukplaat
7
Verstelhendel - kloofmes
8
Cilinderdruklager
Speciale uitrusting
29
