OPMERKING:
Wanneer de systeemkaart wordt vervangen, worden alle wijzigingen die u hebt aangebracht in het BIOS met
behulp van het BIOS Setup-programma ongedaan gemaakt. U moet de gewenste wijzigingen nogmaals aanbrengen nadat u de
systeemkaart hebt vervangen.
OPMERKING:
Noteer, voordat u de kabels losmaakt van de systeemkaart, de locatie van de connectoren zodat u de kabels
correct opnieuw kunt aansluiten nadat u de systeemkaart hebt teruggeplaatst.
2. Verwijder de zijplaat.
3. Verwijder het montagekader.
4. Verwijder de geheugenmodule.
5. Verwijder de WLAN.
6. Verwijder de
M.2 2230 SSD/M.2 2280
7. Verwijder de
3,5-inch harde
8. Verwijder de
grafische
kaart.
9. Verwijder de
Powered
GPU.
OPMERKING:
Deze stap is alleen nodig als het systeem is geconfigureerd met een Powered GPU.
10. Verwijder de VR-koelplaat.
11. Verwijder de
processorventilator en de 125 W koelplaateenheid
12. Verwijder de systeemventilator.
13. Verwijder de processor.
Over deze taak

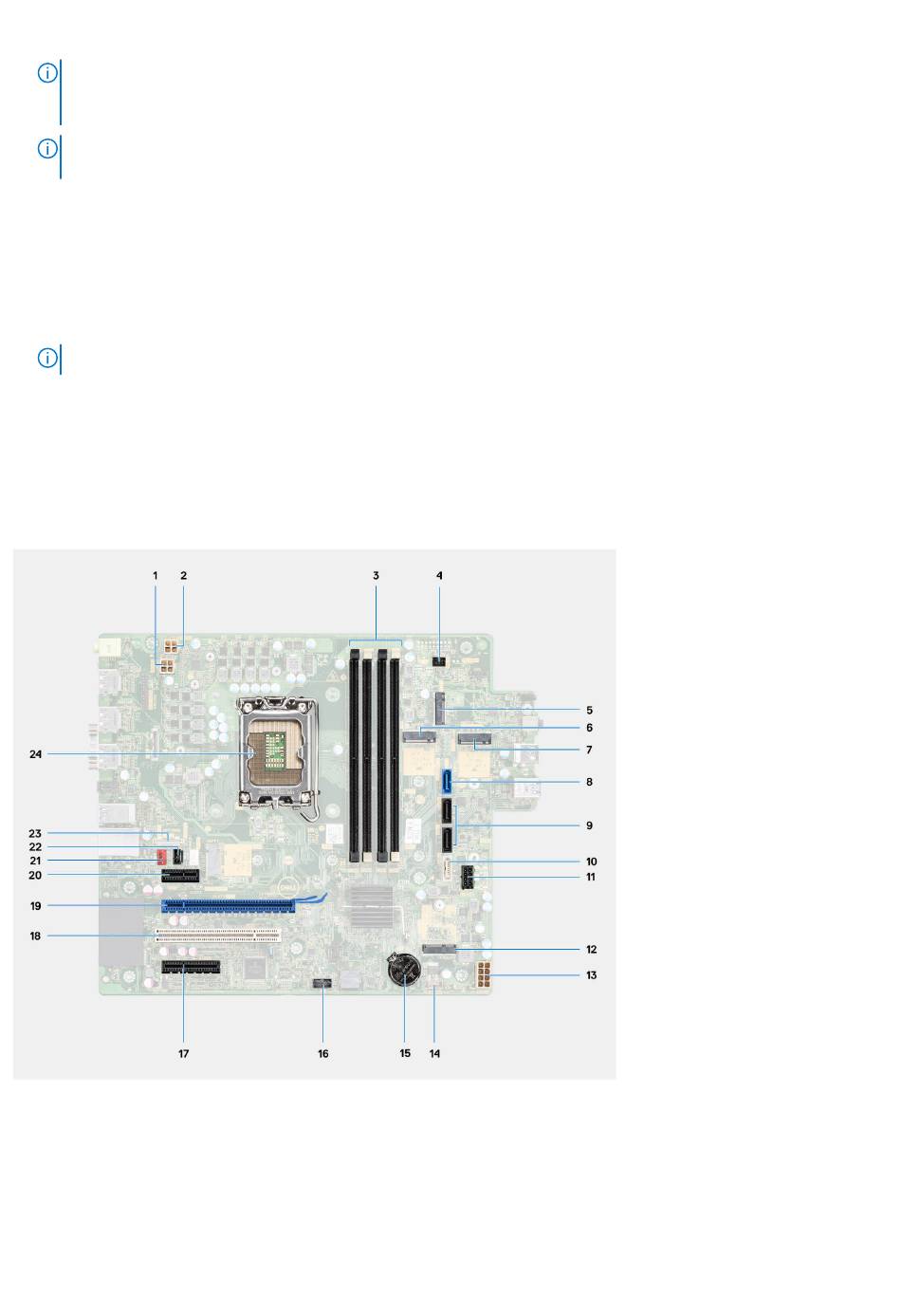

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
1. ATX CPU-voedingsconnector
2. ATX CPU-voedingsconnector
3. Geheugenmoduleconnectoren
4. Connector voor aan/uit-knop
5. Connector voor SD-kaartlezer
6. M.2 PCIe SSD-connector
7. M.2 PCIe SSD-connector
SSD.
schijf.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
.
119
