Stappen
1. Schuif de I/O-poorten aan de voorkant van de systeemkaart in de I/O-slots aan de voorkant van het chassis en lijn de schroefgaten in
de systeemkaart uit met de schroefgaten in het chassis.
2. Plaats de vrijkomende (6-32) M.2-schroef terug waarmee de systeemkaart aan het chassis is bevestigd.
3. Plaats de acht schroeven (6-32) terug waarmee de systeemkaart aan het chassis wordt bevestigd.
4. Leid de voedingskabel door de geleiders op het chassis en sluit de voedings- en HDD-kabels aan op de respectievelijke connectoren op
de systeemkaart.
5. Til het treklipje op om de PCIe-deur te sluiten.

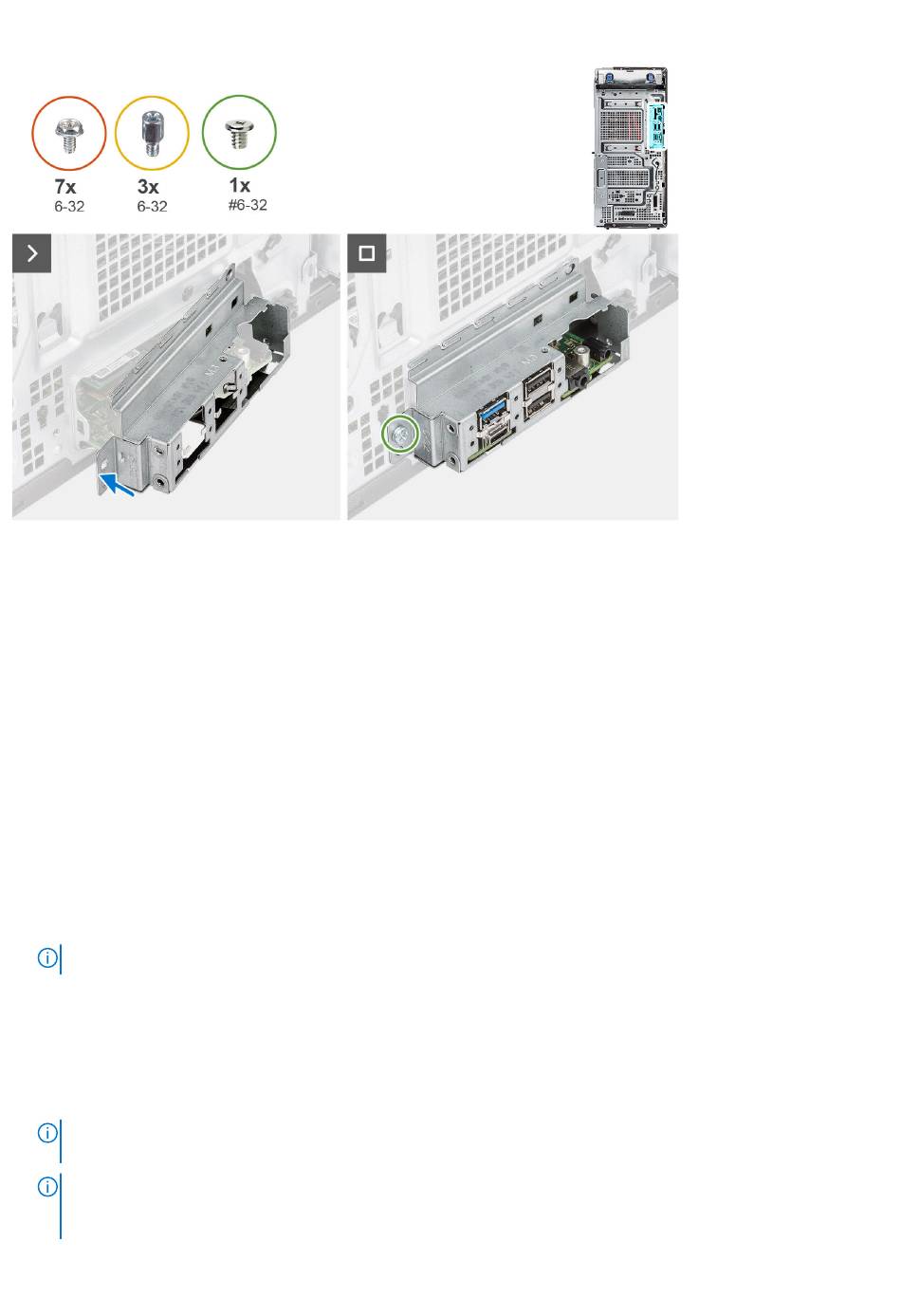

6. Lijn de I/O-beugel aan de voorzijde uit met de slots in het chassis.
7. Plaats de twee schroeven (#6-32) terug waarmee de I/O-beugel aan de voorzijde aan het chassis wordt bevestigd.
Vervolgstappen
1. Plaats de processor.
2. Plaats de systeemventilator.
3. Plaats de
processorventilator en de 125 W koelplaat
4. Plaats de
3,5 inch harde
5. Plaats de VR-koelplaat.
6. Plaats de
Powered
GPU.
OPMERKING:
Deze stap is alleen nodig als het systeem is geconfigureerd met een Powered GPU.
7. Plaats de
grafische
kaart.
8. Plaats de
M.2 2230 SSD/M.2 2280
9. Plaats de WLAN.
10. Plaats de geheugenmodule.
11. Plaats het montagekader.
12. Plaats de zijplaat.
13. Volg de procedure in
Nadat u in de computer hebt
OPMERKING:
De servicetag van uw computer bevindt zich op de systeemkaart. U moet de servicetag invoeren in het BIOS-
installatieprogramma als u de systeemkaart hebt teruggeplaatst.
OPMERKING:
Wanneer de systeemkaart wordt vervangen, worden alle wijzigingen die u hebt aangebracht in het BIOS met
behulp van het BIOS Setup-programma ongedaan gemaakt. U moet de gewenste wijzigingen nogmaals aanbrengen nadat u de
systeemkaart hebt vervangen.
schijf.
SSD.
gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
of .
127
