De Schakelaars Monteren; De Beugel Voor De Egalisatieset Monteren - Toro 125-8121 Installatie-Instructies
Egalisatieset. schuimmarkeerder voor de multi pro wm gazonspuitmachine
Inhoudsopgave
2
De schakelaars monteren
Benodigde onderdelen voor deze stap:
1
Beugel voor de schakelaars
1
Tuimelschakelaar
1
Peddelschakelaar
1
Sticker
Procedure

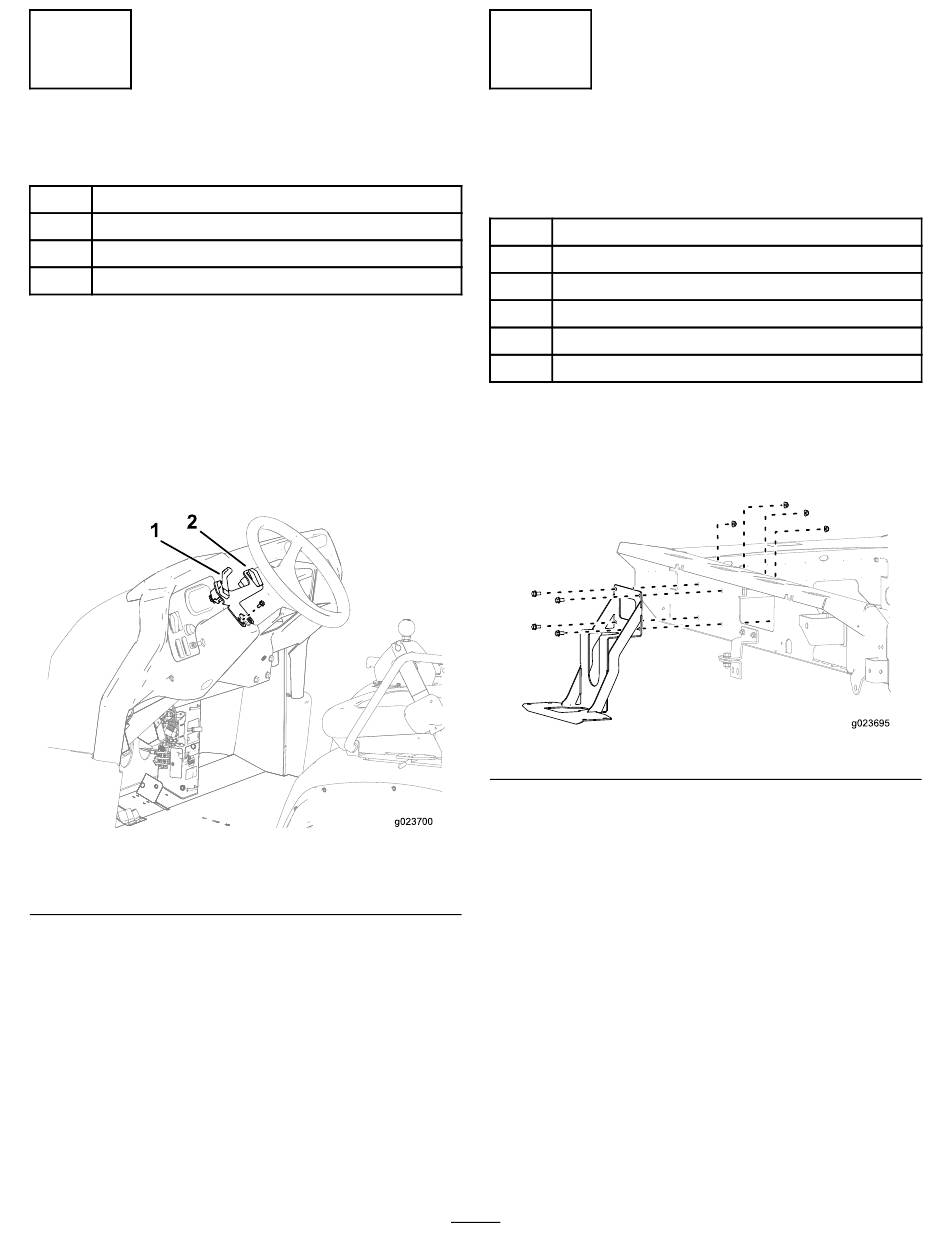

1. Monteer de schakelaars op de beugel voor de
schakelaars.
2. Verwijder de schroeven op het stuurwiel.
3. Monteer de beugel voor de schakelaars op het stuurwiel
en bevestig de beugel met het eerder verwijderde
bevestigingsmateriaal (Figuur 3).
2
1
1. Schuimpeddelschakelaar
4. Monteer de sticker op de beugel voor de schakelaars.
Figuur 3
2. Aan-/uit-schakelaar voor
schuim
3
De beugel voor de
egalisatieset monteren
Benodigde onderdelen voor deze stap:
1
Schuimmarkeerder (afzonderlijk verkrijgbaar)
1
Beugel voor schuimmarkeerder
4
Bout (1/4 inch)
4
Bout (3/8 inch)
4
Moer (1/4 inch)
4
Moer (3/8 inch)
Procedure
1. Bevestig de beugel aan de machine met behulp van 4
bouten (van 3/8 inch) en 4 moeren (Figuur 4).
2. Bevestig de schuimmarkeerder (afzonderlijk
g023700
verkrijgbaar) met behulp van 4 bouten (van 1/4 inch)
en 4 moeren (van 1/4 inch) (Figuur 5).
3
g023695
Figuur 4
