5. Bevestig de kabelboom als volgt:
A. Maak de kabelboom van de vertragingstimer met
een kabelbinder vast aan de chassisbuis tussen de
relais (Figuur 15).
1. Relais
2. Kabelboom van
vertragingstimer
3. Kabelbinder
B. Bevestig de schakelaarkabelboom aan de
stuurkolombeugel aan de buitenkant (Figuur 15).
Opmerking: Steek de kabelbinder door het gat
in de beugel.
6. Koppel de accu als volgt aan:
A. Sluit de pluskabel weer op de accu aan (Figuur 11).
B. Knijp het accudeksel samen, lijn de lipjes uit met
de accubasis en laat het accudeksel los (Figuur 10).
De differentieelschakelaar
testen
De machine voorbereiden
1. Draai het stuur van de machine helemaal naar links.
2. Gebruik een kriksteun om de rechtervoorhoek van de
machine op te krikken.

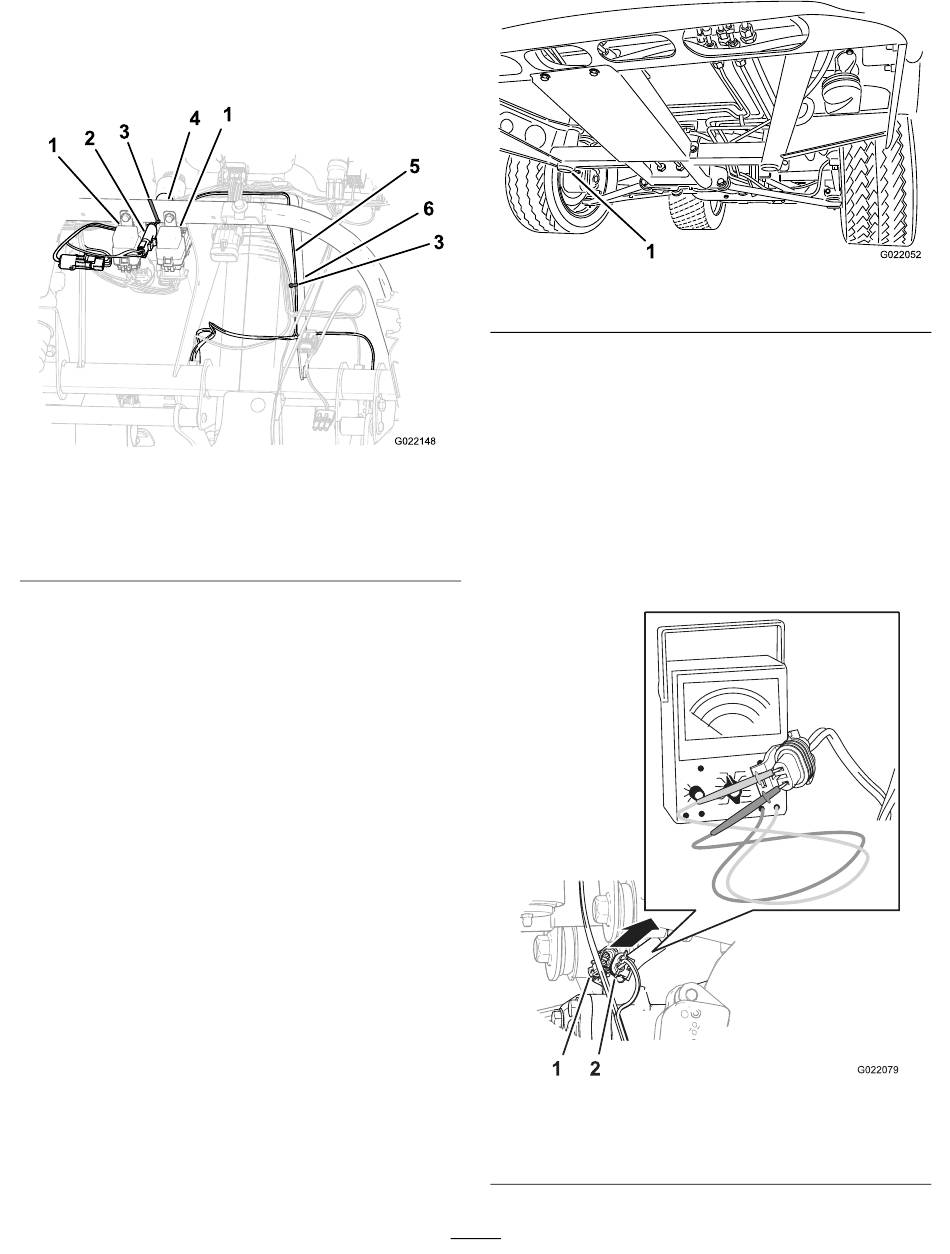

Figuur 15
4. Chassisbuis
5. Kabelboom van
schakelaar
6. Stuurkolombeugel (buiten)
1. Kriksteunpunt aan de voorzijde
3. Ondersteun de machine met kriksteunen.
De kabelboom en de schakelaars testen
Opmerking: Er zijn 2 mensen nodig om de kabelboom
en de schakelaars te testen.
1. Bereid de test van het differentieelcircuit als volgt voor:
A. Maak de 2 contrastekkers van de
machinekabelboom los van de stekker met
2 contacten van de kabelboom van het
differentieel (Figuur 17).
1. Stekker met 2 contacten
(kabelboom van het
differentieel)
7
Figuur 16
Figuur 17
2. 2 contrastekkers
(kabelboom van de
machine)
G022052
