1. Los de stelschroeven (1480).
2. Zet de bouten (1540) vast.
3. De pompas met wentellager en rotor worden nu
tegen het pompdeksel geduwd. De axiale speling is
nu nul.
4. Plaats een meetklok op de lagerstoel.
5. Breng de voeler van de meetklok tegen het aseinde
en initialiseer de meetklok.
6. Los de bouten (1540) en span de stelschroeven
aan (1480); hierdoor worden de rotor en het
wentel lager achteruit geduwd.
7. Span de stelschroeven aan totdat de afstand tussen
het aseinde en de lagerstoel verhoogd is met de
vereiste speling.
8. Blokkeer de as terug door de bouten (1540) vast
te zetten. De ingestelde speling kan opnieuw ver-
anderd zijn. Om dit tegen te gaan, is het aan te
raden om bij het achteruitduwen van het aseinde de
speling te vergroten met 0,02 mm.

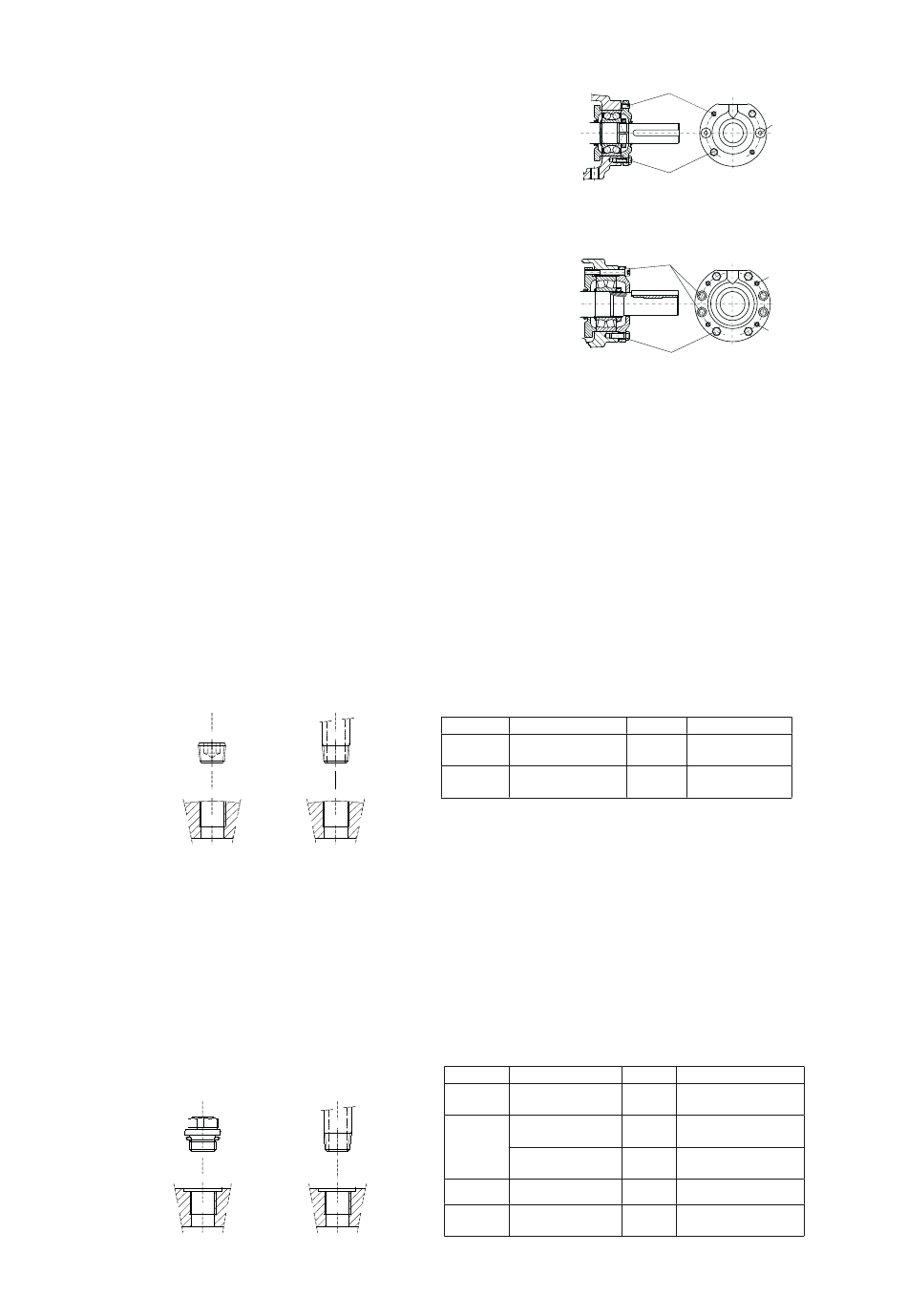

3.21.7 Aanduiding van de schroefaansluitingen

Om duidelijk te maken welk afdichtingstype voor de schroefaansluitingen is voorzien, duiden we hen als
volgt aan, in overeenstemming met de ISO 7/1 en ISO 228/1 standaarden.

3.21.7.1 Schroefaansluiting Rp (voorbeeld Rp 1/2)

Als geen afgevlakt dichtingsvlak is voorzien, noemen we de aansluiting Rp in overeenstemming
met ISO 7/1. Deze aansluiting moet afgedicht worden in de schroefdraad. De stoppen of buis-
verbindingsstukken moeten voorzien worden van conische draad in overeenstemming met ISO 7/1
uitwendige draad (voorbeeld ISO 7/1 - R1/2).
Conische stop
Conical plug
ISO 7/1 - R 1/2
ISO 7/1 - R 1/2

3.21.7.2 Schroefaansluiting G (voorbeeld G 1/2)

Als de schroefaansluiting is voorzien van een een afgevlakt dichtingsvlak noemen we de aansluiting
G in overeenstemming met ISO 228/1.
Deze aansluiting kan afgedicht worden door een dichting. De stoppen of buisverbindingsstukken
moeten voorzien worden van een halsafdichting en van cilindrische uitwendige draad in
overeenstemming met ISO 228/1 (voorbeeld ISO 228/1 - G1/2).
De stoppen of buisverbindingsstukken voorzien van conische draad in overeenstemming met
ISO 7/1 uitwendige draad (voorbeeld ISO 7/1 - R1/2) kunnen ook gebruikt worden.
Plug with collar
Stop met hals
ISO 228/1 - G 1/2
ISO 228/1 - G 1/2
A.0500.352 – IM-TGH/07.03 NL (11/2016)
Conisch buiseind
Conical pipe end
ISO 7/1 - R 1/2
ISO 7/1 - R 1/2
ISO 7/1
Binnen
draad
Buiten
draad
Conisch buiseind
Conical pipe end
ISO 228/1
ISO 7/1 - R 1/2
ISO 7/1 - R 1/2
Binnen
draad
Buiten
draad
ISO 7/1
Buiten
draad
1480
1540
TG H2-32 – TG H185-125
1530
1540
TG H360-150
Type
Symbool
Cilindrisch (parallel)
Rp
Altijd conisch
R
(taps)
Spelingsklasse
Symbool
Voorbeeld
Slechts één klasse
G
ISO 228/1 – G 1/2
Klasse A
G
ISO 228/1 – G 1/2
(standaard)
Klasse B
G...B
ISO 228/1 – G 1/2 B
(extra speling)
Type
Symbool
Voorbeeld
Altijd conisch
R
ISO 7/1 – R 1/2
(taps)
1530
1480
1480
Voorbeeld
ISO 7/1 – Rp 1/2
ISO 7/1 – R 1/2
63
