4.7.7.2 GG – Dubbele mechanische dichting tandem
1. Monteer de eerste mechanische dichting volgens dezelfde procedure als een enkele
mechanische dichting van het type GS (zie paragraaf 4.7.7.1).
2. Bevestig het deksel van de mechanische dichting (2200) met 2 bouten (9030) zonder deze aan
te spannen. Laat de dichting (2080) onsamengedrukt.

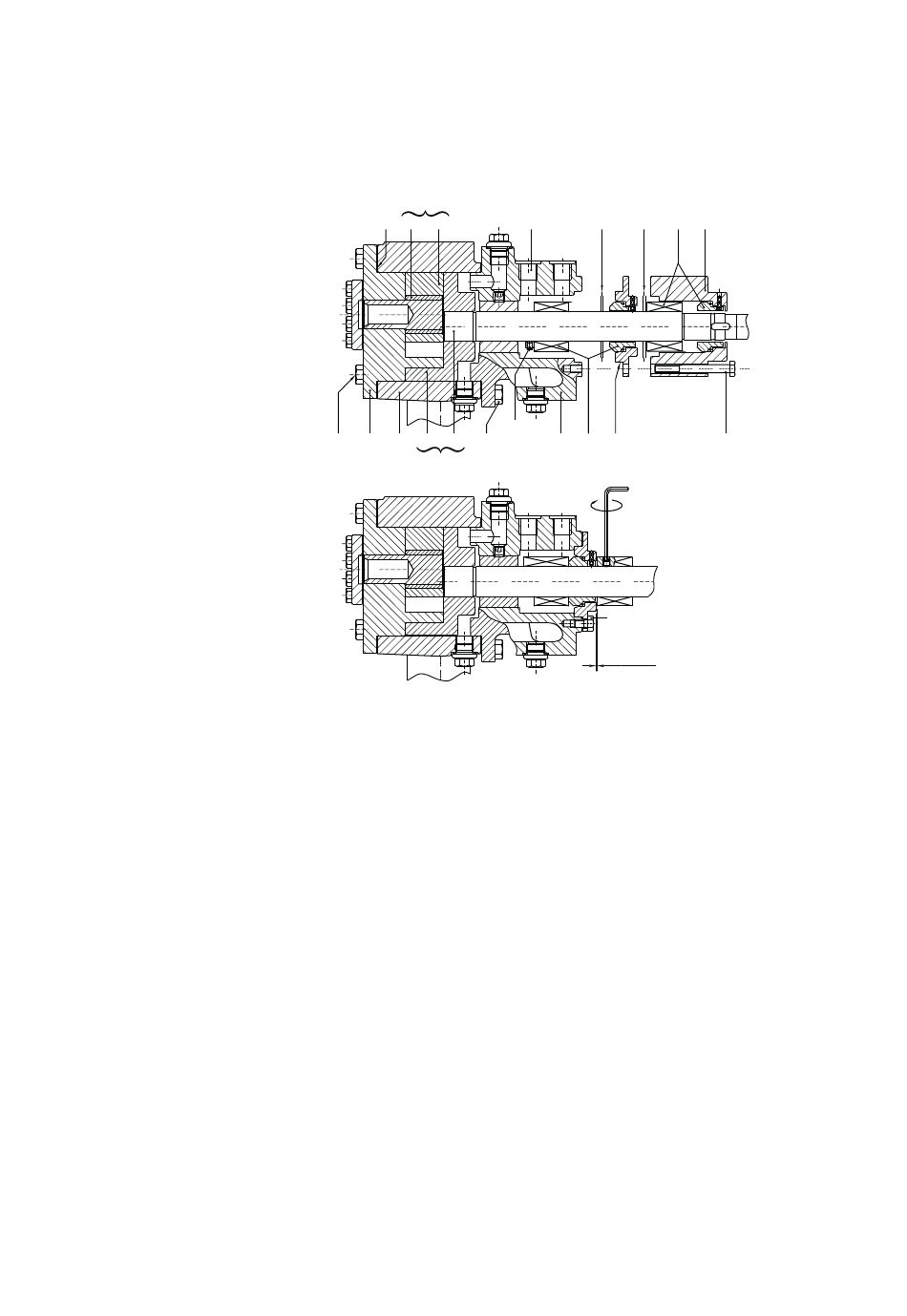

Montage van een dubbele mecha-
nisch tandemdichting (GG)
3. Plaats 2 afstandsplaatjes (9020) van 1 mm dikte (Y=1 mm) op het deksel van de dichting (niet
voor TG H2-32 en TG H3-32, als Y=0)
4. Monteer de tweede mechanische dichting (3020).
5. Verwijder de afstandsplaatjes (9020) en 2 bouten (9030).
6. Monteer de tweede dichting (2080) en de behuizing van de mechanische dichting (2400).
4.7.7.3 GD – dubbele mechanische dichting "rug-aan-rug"
1. Monteer het pomphuis (0010) met het pompdeksel (0030), het complete rondsel (0600), de
rotor met de as (0700) en het voorgemonteerde tussenstuk (0020).
2. Zet de bouten (0040/0210 en 1200) vast.
3. Monteer de stationaire zittingen in het tussenstuk (0020) en in het deksel van de dichting
(2400).
4. Plaats de pomp in verticale positie met het pompdeksel naar beneden en duw de rotor en de as
samen tegen het pompdeksel.
5. Bevestig de eventuele borgring (3050).
6. Controleer de zuiverheid van de glijvlakken. Reinig ze indien nodig.
7. Smeer de oppervlakken met een druppel dunne olie of verpompte vloeistof. Smeer nooit een
koolstofoppervlak!
8. Monteer het draaiende gedeelte van de eerste mechanische dichting (3010).
9. Stel de lengte van de dichting in op de afstand Y met behulp van een speciaal U-vormig
hulpgereedschap (9040) (zie tabel 4.7.3 Speciale gereedschappen).
74
0600
1100 0602 0601
0040
0030 0010 0701 0702
1200 3040
0700
3020 2400
Bc
2080
2080
3030
0020 3010 2200
bouten (9030)
bolts (9030)
Y
(9020)
A.0500.352 – IM-TGH/07.03 NL (11/2016)
