Pomp
RS
electrode

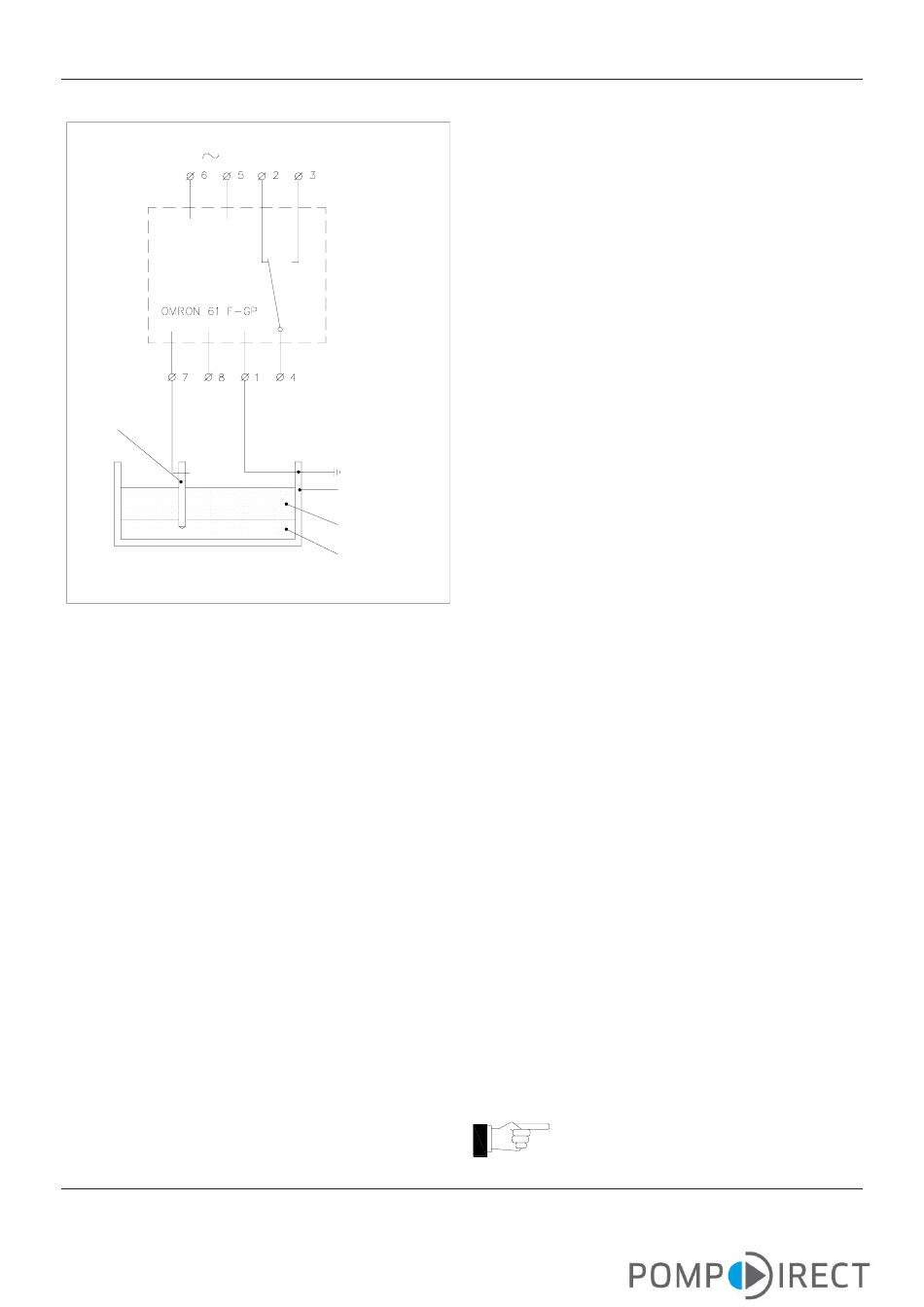

Fig. 9.1
782-020-NL
T +31 (0)294-457712 F +31 (0)294-457713 info@pompdirect.nl
huis
olie
water
HS
09-W13
Onderhoudsinstructie
9.
OPTIES
9.1
Watervoeler
De pomp kan geleverd zijn met een watervoeler.
Wanneer dit het geval is, dan staat op het type-
plaatje onder positie 1, als een na laatse karakter, een
"W" vermeld (zie bijlage 1).
De watervoeler signaleert water dat eventueel via
lekkende asafdichtingen binnendringt in het motorhuis
en/of het oliereservoir.
In dat geval schakelt de watervoeler (elektrode) d.m.v. een
relais de motor uit voordat er schade wordt aangericht.
Werking:
Een relais in de schakelkast meet de weerstand tussen
de elektrode en de behuizing.
Als er alleen olie of lucht aanwezig is zal de weerstand
meer dan 5000 Ohm zijn.
Wanneer water in de olie komt, zal de weerstand
zakken naar een waarde tussen de 300-500 Ohm.
Wij raden aan om een Omron relais, type 61 F-GP of
vergelijkbaar te gebruiken.
Dit relais schakelt bij 5000 Ohm.
Geen water aanwezig:
-
hoge weerstand tussen 1 en 7 (>5000 Ohm)
-
2 en 4 gesloten
-
3 en 4 open
Water aanwezig:
-
lage weerstand tussen 1 en 7 (300-500 Ohm)
-
2 en 4 open
-
3 en 4 gesloten
9.2 Thermoschakelaars
Thermoschakelaars zijn als optie mogelijk. Dit wordt
kenbaar gemaakt door een letter "T" op de positie 1, als
laatse karakter, van het typeplaatje, zie bijlage 1.
Het typeplaatje van uw pomp vindt u op blz 2.
Voor aansluitwaarden zie par. 5.4.
9.3 Thermistors
In plaats van thermoschakelaars worden ook thermistors
toegepast (op aanvraag) als thermische beveiliging van de
motor.
Dit wordt kenbaar gemaakt door een letter "U" op de
positie 1, als laatse karakter, van het typeplaatje, zie
bijlage 1.
Het typeplaatje van uw pomp vindt u op blz 2.
De weerstandswaarde in koude toestand ligt tussen
200-500 Ohm. Wanneer de schakeltemperatuur wordt
bereikt ligt de weerstand tussen 1650-4000 Ohm. De
maximale spanning is 7,5 V.
Let op: een thermistor is geen circuit
onderbreker maar een weerstand.
Installatie &
Editie 4
17/26
