OPSTELLINGSMOGELIJKHEDEN
Voor de RS pompen zijn de volgende opstellingen
mogelijk:
-H Een permanente, horizontale onderwater-
opstelling met bovenwaterkoppeling type HK
-V Een permanente, vertikale onderwater-
opstelling met voetbocht koppeling type V
-F Een vrijstaande opstelling onder water
-T Een transportabele opstelling onder water
6.1 Opstelling - H
Permanente onderwateropstelling met boven-

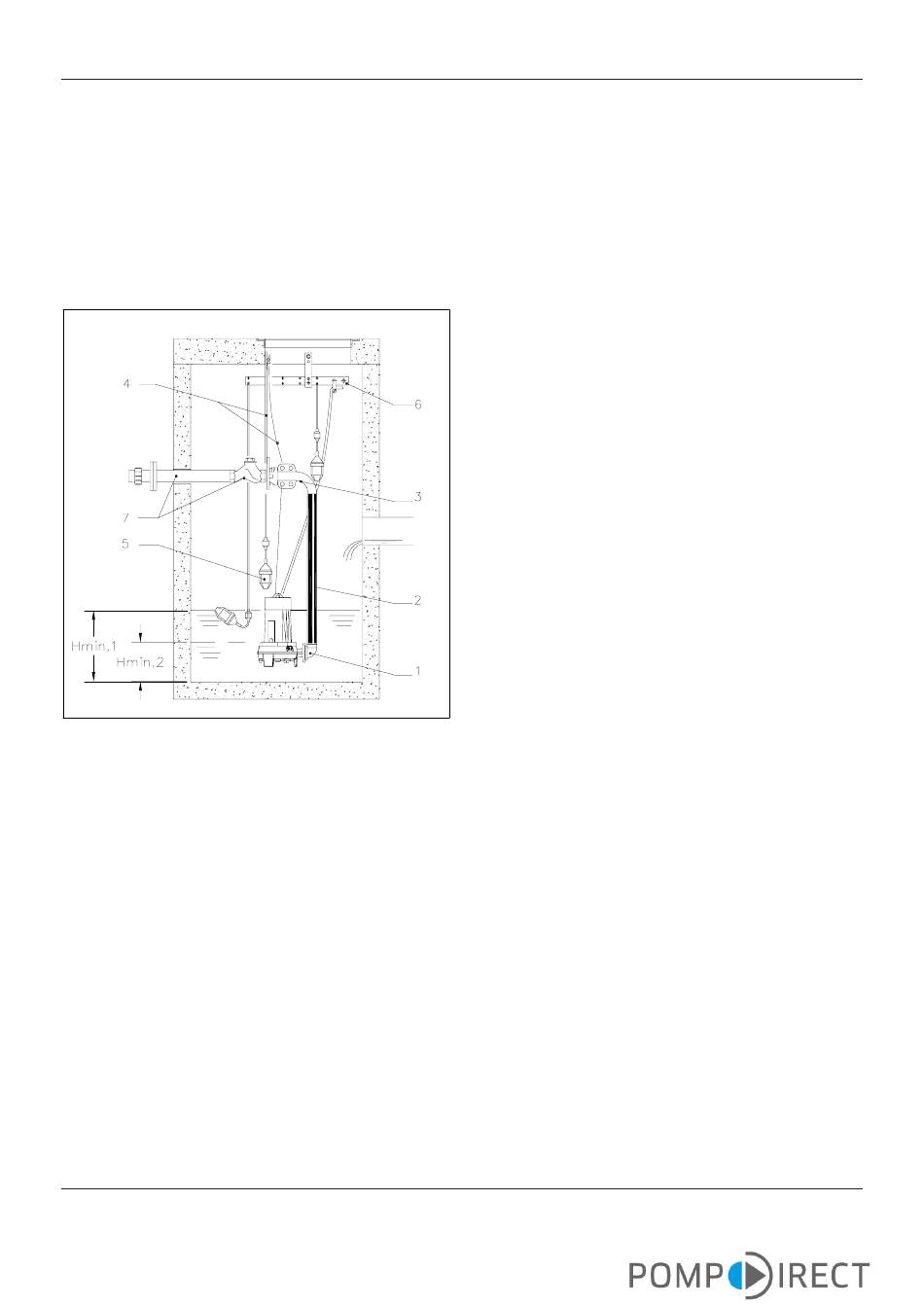

waterkoppeling type HK. (zie fig. 6.1).
De belangrijkste toebehoren zijn:
1. Een slangaansluiting die aan de pomp is bevestigd;
2. Een flexibele persslang, tussen pomp en
kopppeling;
3. Een bovenwaterkoppeling bestaande uit een
bochtdeel met een rubber afdichtring en eenvast
deel;
4. Een ophanginrichting voor de bovenwaterkoppeling;
5. Een niveauregeling om het starten, stoppen en alarm
te regelen;
6. Een ophanginrichting waaraan de vlotterkabels en
motorkabel hangen;
7. Overige leidingwerken, b.v. kleppen, bochten etc.
Bij het installeren van deze opstelling moet er opgelet
worden dat:
-
Er zich onder de pomp een goede doorlaat,
van minimaal 50mm. aanwezig is.
-
Het start- en stopniveau van de niveau-
regeling zodanig is ingesteld, dat de pomp
niet meer dan 20 starts/ uur maakt.
-
Dat de motor voldoende gekoeld wordt.
Het minimale mediumniveau dient 2/3 van het
motorhuis te zijn, bij volle belasting (zie Hmin.1 in Fig
6.1). Bij niveaugestuurd aan/uit bedrijf is minder koeling
noodzakelijk (zie Hmin.2 in Fig 6.1).
Het is aan te raden om het pomphuis compleet onder
water te houden, zo dat er geen lucht wordt
aangezogen.
Lucht in de persleiding kan de opbrengst van de pomp
verminderen.
Pomp
RS
782-020-NL
