5
Ontvanger inpluggen
We pluggen de ontvanger op de voorziene plaats. Later kunnen we de zenders
op de in-plug-ontvanger programmeren.
Indien we deze stappen hebben geinstalleerd kunnen we de motor onder spanning zetten.
6
Configuratie van de parameters
Het display kan verschillende informatie geven afhankelijk van de geactiveerde functie:
* Bedienings-en veiligheidsmodus
* Parametermodus
* Standby-modus
* Test-modus
A) Bediening en veiligheidsmodus

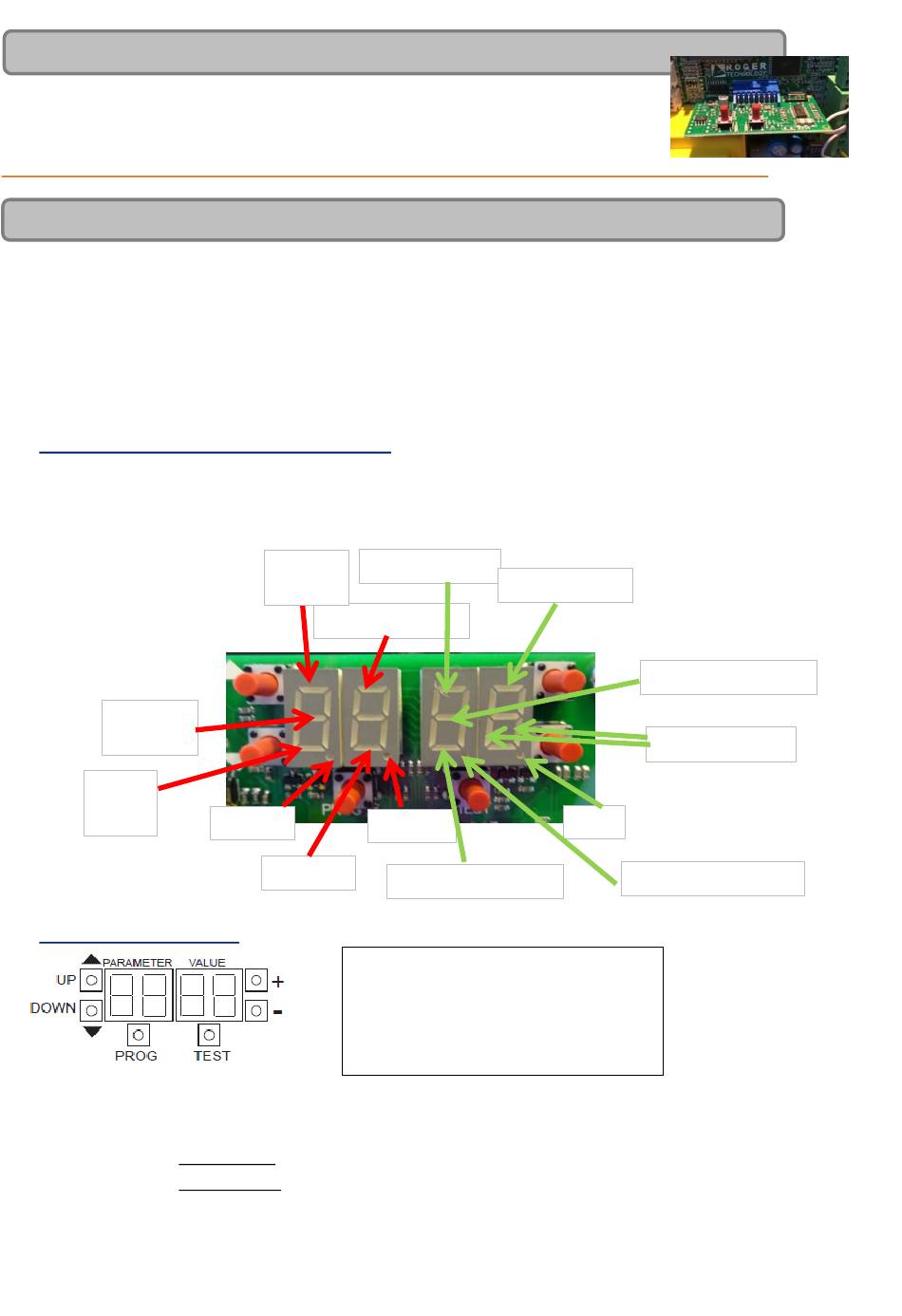

Als de spanning op de besturingseenheid wordt aangesloten verschijnt de ingangsmodus. Dit display heeft weer
welke ingangen gebruikt worden. Zo kan u controleren of alle ingangen goed zijn aangesloten. Als de bekabeling
correct werd uitgevoerd branden alle balkjes van het display. Zo moeten alle veiligheden branden en de power.
Zie foto:
Commando's
= open contacten
PP: stap
per stap
Sluiten
CH
A) Parametermodus
Druk op UP of DOWN om een parameter te selecteren. Nu zit u in de parametermodus.
• Parametermodus: de twee linkse cijfers tonen het nummer van de parameter, de twee rechtse cijfers zijn nummers:
Bijvoorbeeld:
Door de toets in te houden zal na een seconde het snel glijden worden geactiveerd, zodat u de parameter sneller kan
veranderen. Om de waarde op het display op te slaan, wacht een paar seconden (4") of ga naar een volgende parameter.
Het hele display knippert snel, dit heeft aan dat de parameter is opgeslagen.
Open AP
Voetganger: PED
Voeding
clock:
2- 02
Gewone modus:
A2 02
Volledige modus:
Fotocel 1: FT1
Fotocel 2: FT2
Encoder
Mechanische band 2
UP
Volgende parameter
DOWN
Vorige parameter
+
Verhoog de waarde
-
Verlaag de waarde
PROG
Programmeer werklengte
TEST
Test-modus
Veiligheden
= gesloten contacten
Mechanische band 1
eindschakelaars
STOP
Motor ontgrendeling
10
