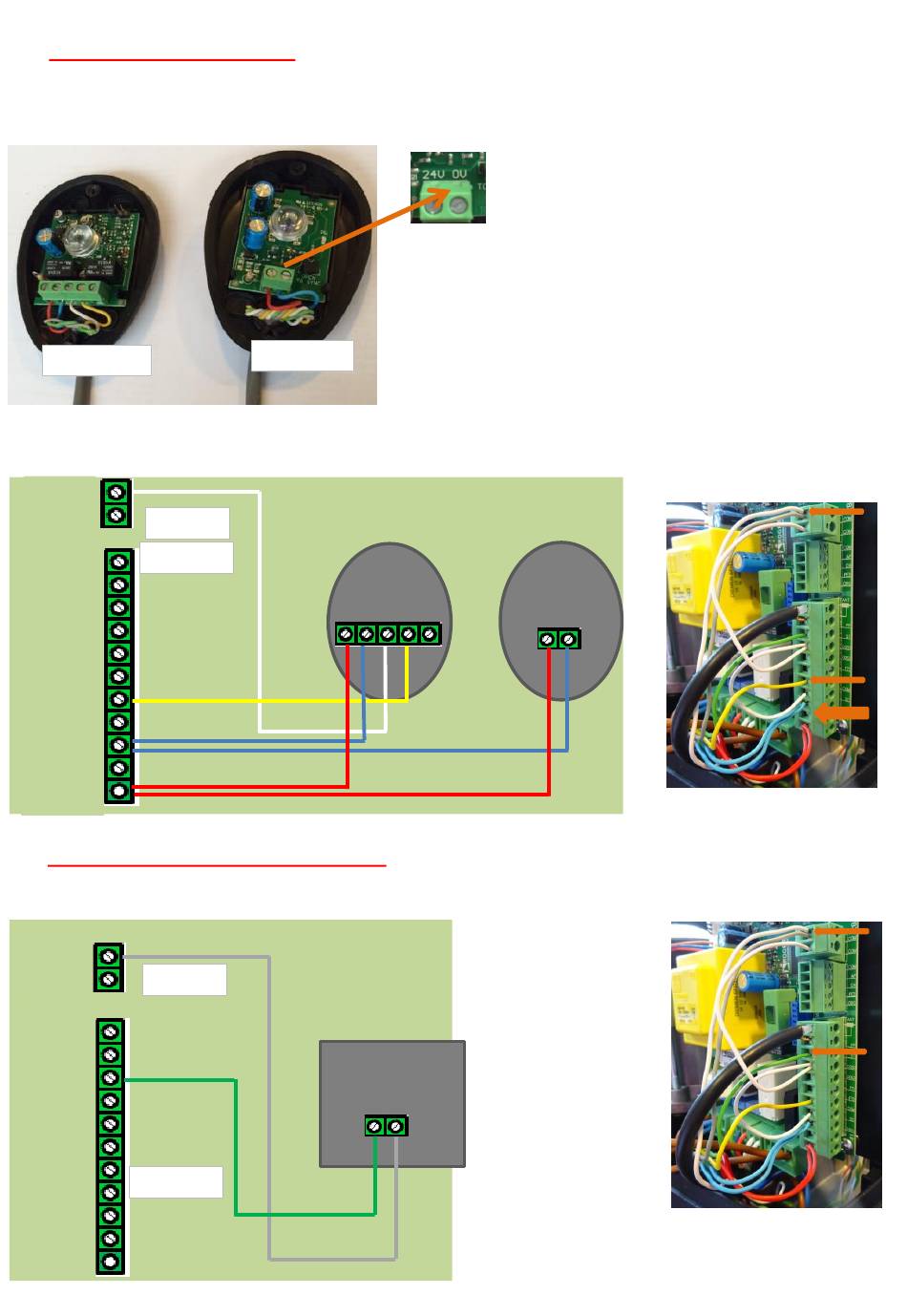

A) Aansluiting fotocellen
Een paar fotocellen bestaat uit een ontvanger en een zender . Deze kan je herkennen aan het aantal vijzen
op de klem wanneer u deze openschroeft. De ontvanger heeft 5 aanlsuitklemmen , de zender heeft 2
aansluitklemmen.
Ontvanger
1) Fotocellen (ontvanger + zender) aansluiten op
2) Fotocel (ontvanger) aansluiten op
COM 18
KLEM 3
KLEM 1
11
10
9
8
7
6
FT 1
5
4
COM
3
2
B) PP: Openen - stoppen - sluiten
Indien u gebruik maakt van een externe bediening bijvoorbeeld: een codeklavier, een drukknop,
een sleutelschakelaar, ... moet u dit met onderstaande schema aansluiten:
COM 18
KLEM 3
11
10
PP
9
8
7
6
5
KLEM 1
4
3
2
Zender
ingang 1 (24DC)= rood
ingang 5 (FT1) = geel
Externe
Bediening
De spanning van de fotocel is gelijkstroom DC
of wisselstroom AC.
Rood: + of 24V
Blauw: - of 0V
en
3 (COM) = blauw.
en ingang 18 (COM) = wit.
PS: Er is plaats om de decoder
van het codeklavier te plaatsen
op de achterzijde van de sturing.
Externe bediening aansluiten op:
ingang 9 (PP) = groen
ingang 18 (COM) = grijs
7
