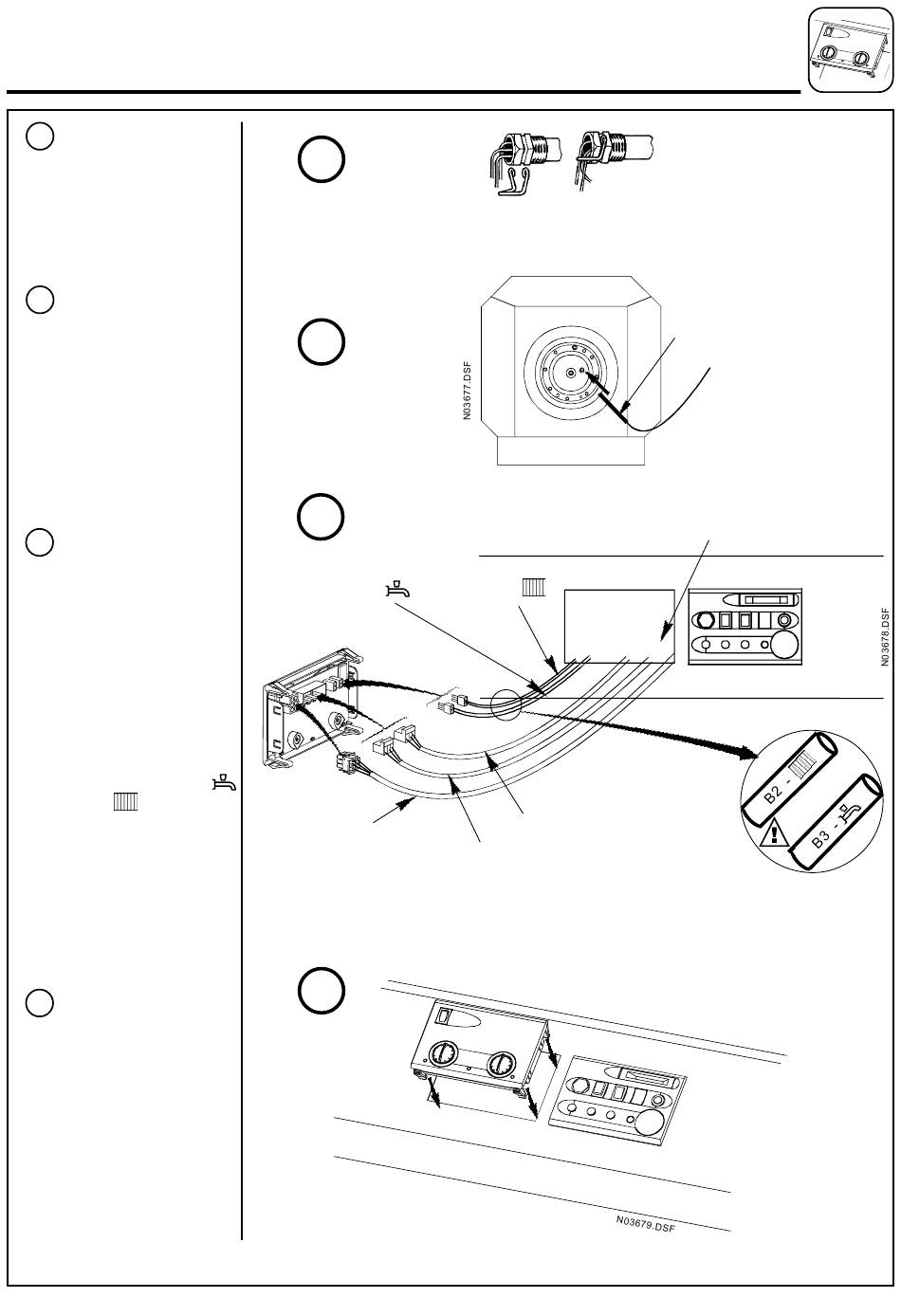

5.
6
De ketelvoeler in de
ketelhuls steken.
7
De sonde van de
SWW-voeler in de
huls van de bereider
steken.
8
De connectoren door
de opening van het
bedieningspaneel
steken en ze op de
ECOCONTROL OB-
module aansluiten.
OPMERKING:
- De aansluiting van
de voelers voor
"Ketel" en "SWW"
strikt naleven door
de markering van de
pictogrammen B3
- B2
op de
voelerkabels en
achteraan de
ECOCONTROL OB-
module te
controleren.
9
De ECOCONTROL
OB-module in zijn
behuizing klikken.
Réf. : CH - 1193 - A - 0 - FL
6
7
8
Kabel SWW-
voeler "B3 -
"
Kabel ketelaansluiting
9
Kabel verwarmings-
voeler "B2 -
"
Kabel verwarmingspomp
(rode connector)
Kabel SWW-pomp
(grijze connector)
14
00229-3
SWW-voeler
Opening van het
bedieningspaneel
