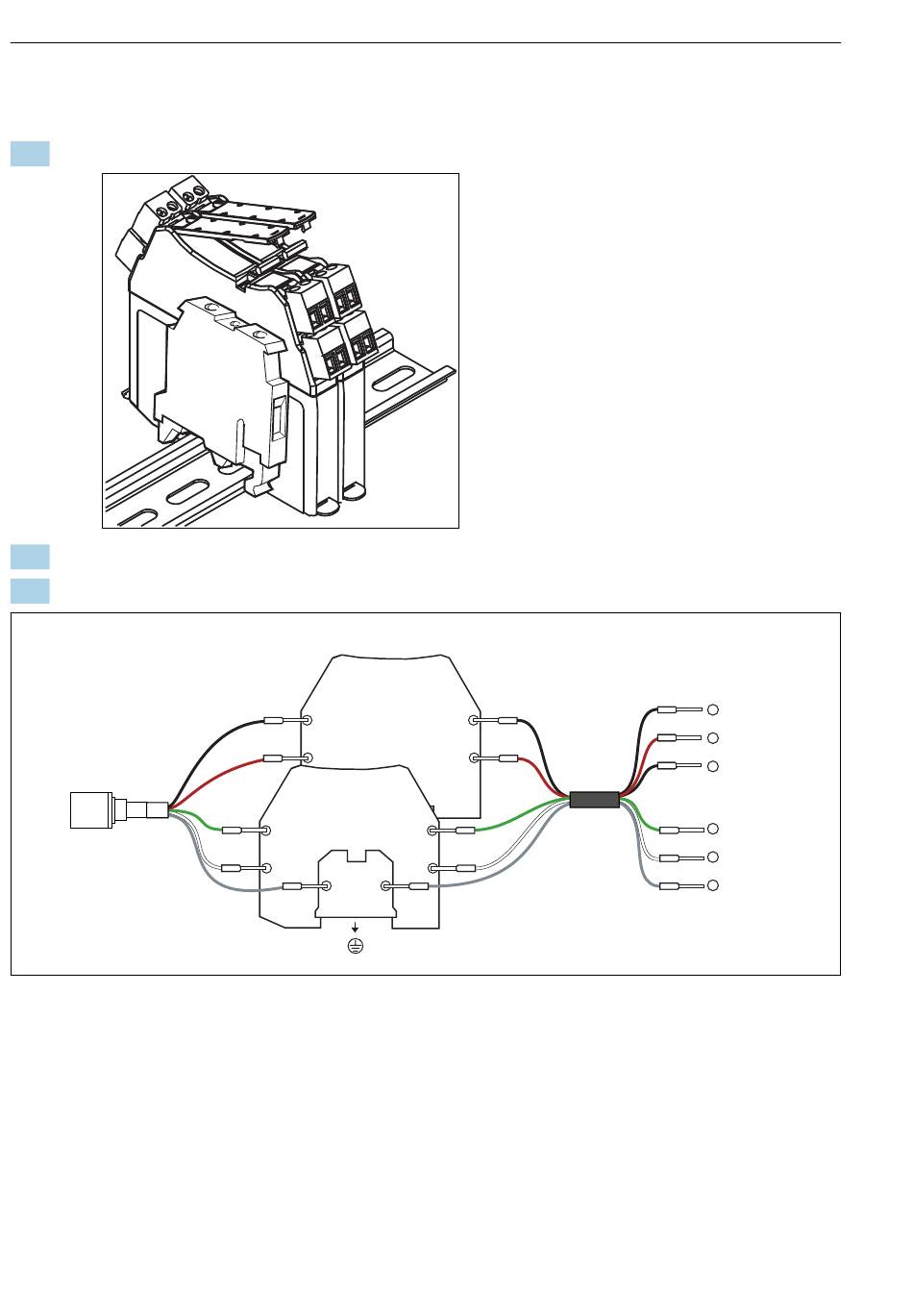

Elektrische aansluiting
Bij uitlevering is de CUK80 detectorkabel vast bedraad op de zenerbarières. U hoeft nog
slechts de individuele kabeluiteinden op de detector en transmitter aan te sluiten.
1.
Monteer de zenerbarrière inclusief de aardmodule op een DIN-rail.
2.
Sluit de detectorstekker van de kabel aan op de detector.
3.
Sluit het andere uiteinde van de kabel aan op de transmitter.
Photometer
(Det.)
16
2x MTL7760ac
BK
3
RD
4
GN
3
WH
4
GY
1
2
1
2
OUSTF10
Transmitter
BK
C (1)
RD
A (1)
GY
SH (1)
GN
C (2)
WH
A (2)
GY
SH (1)
