Montage
!
Compact; verticaal
Flow omhoog
DO6xxxx-CM...
P01-DO61Wxxx-11-00-00-xx-001
Flow naar beneden
DO6xxxx-CP...
P01-DO61Wxxx-11-00-00-xx-002
12
3.4

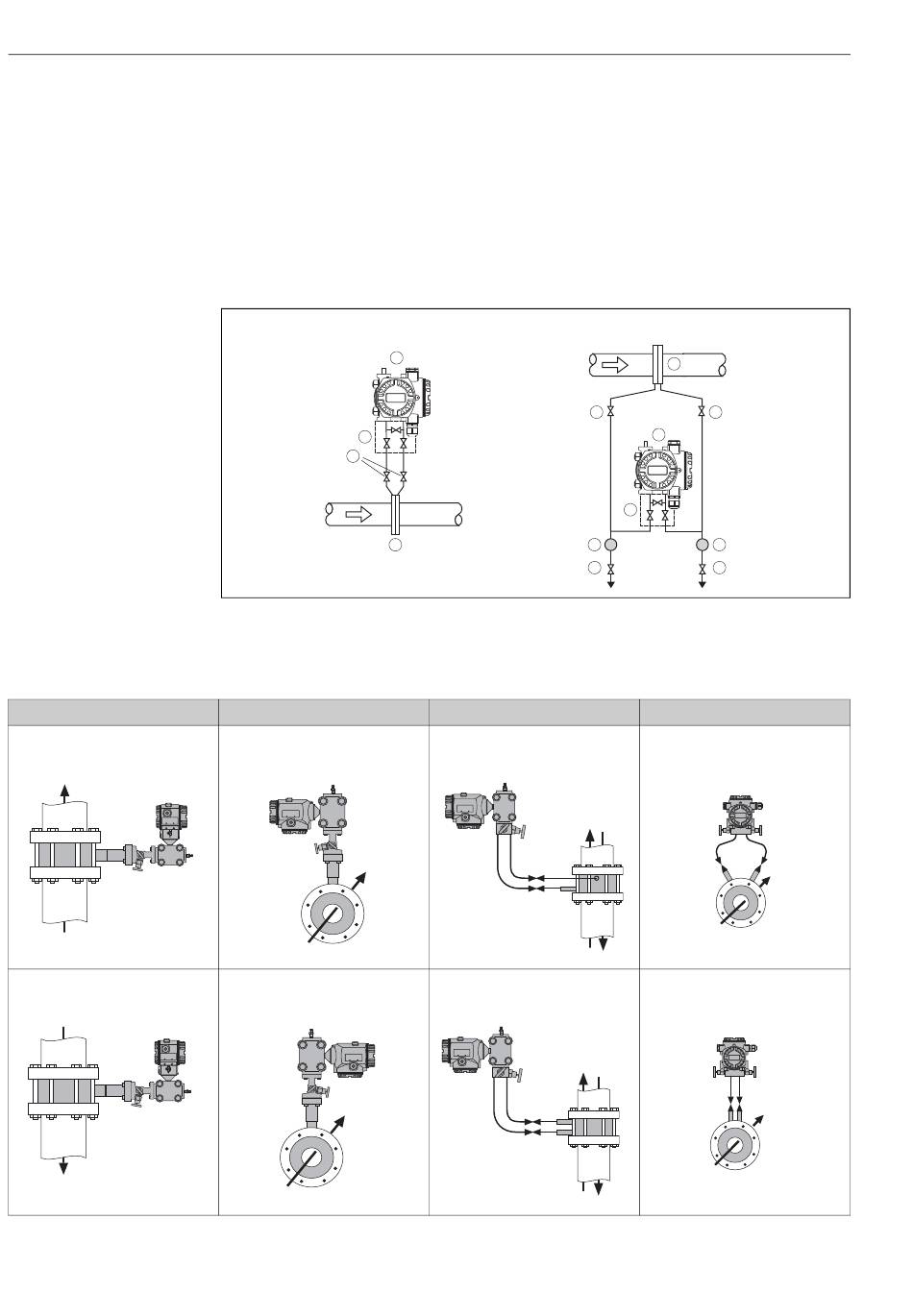

Inbouwpositie bij meting in gassen
Bij de flowmeting in gassen met de transmitter altijd boven de leiding worden gemonteerd.
Optredend condensaat stroomt dan weer terug in de procesleiding. Alle werkdrukleidingen moeten
van de transmitter komend met een afschot van minimaal 1:15 ten opzichte van het proces worden
geïnstalleerd. Op die manier is gewaarborgd, dat condensaat in de leiding wegstroomt en zo de
meting niet kan vervalsen.
Opmerking!
Bij metingen in vochtige gassen is de montage van condensaatafscheiders (5) en aftapventielen (6)
zinvol, om het condensaat op te kunnen vangen en af te kunnen tappen.
A
4
3
2
+
1
A: Voorkeurspositie; B: Alternatieve positie (wanneer montage boven de leiding onmogelijk is)
1: Meetflens; 2: Afsluitventielen; 3: 3-voudig ventielblok; 4: Verschildruktransmitter Deltabar; 5: Afscheider;
6: Aftapventielen
Compact: horizontaal
Montage links
DO6xxxx-CB...
P01-DO61Wxxx-11-00-00-xx-007
Montage rechts
DO6xxxx-CC...
P01-DO61Wxxx-11-00-00-xx-008
Deltatop DO61W, DO62C, DO63C, DO64P, DO65F
–
Gescheiden; verticaal
Aansluitingen 90°
DO6xxxx-BT...
P01-DO61Wxxx-11-00-00-xx-013
Aansluitingen 0°
DO6xxxx-BS...
P01-DO61Wxxx-11-00-00-xx-014
B
1
2
2
4
3
–
+
5
5
6
6
P01-DOxxxxxx-11-xx-xx-xx-012
Gescheiden; horizontaal
Aansluithoek conform DIN
DO6xxxx-BF...
P01-DO61Wxxx-11-00-00-xx-019
Aansluitingen 0°
DO6xxxx-BE...
P01-DO61Wxxx-11-00-00-xx-020
