4.2 -AB+ en CP veerbelaste klemaansluitingen
In de veerbelaste klemmenblokken voor de seriële aansluiting kunnen starre of flexibele draden met een doorsnede van 0,2 tot
1,5 mm² worden gestoken. Als de draden adereindhulzen met een kunststof kraag hebben, wordt de maximale doorsnede
teruggebracht tot 0,75 mm². Voer voor een correcte en veilige aansluiting de volgende handelingen uit:

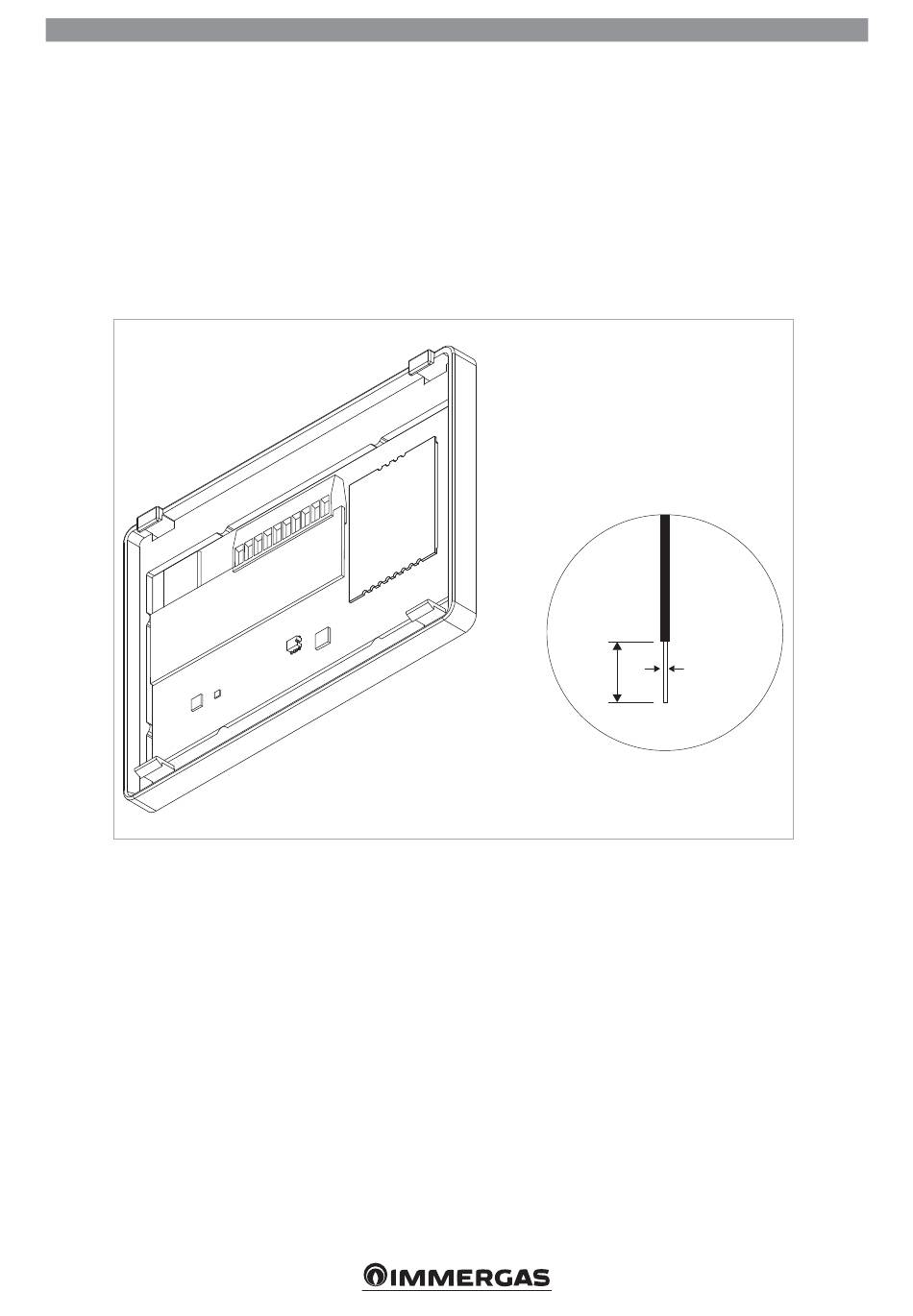

− Strip de draden 8 mm terug, zoals hieronder weergegeven;
− als de kabel stijf is, kan het uiteinde van de draad worden ingebracht terwijl het met een flexibele kabel gemakkelijker kan
zijn om een lange puntige tang te gebruiken om correct in te voeren.
− Duw de draad helemaal naar binnen en controleer of hij goed vastzit door er voorzichtig aan te trekken.
− Om de kabels los te koppelen, drukt u met een schroevendraaier op het overeenkomstige witte streepje (ref. C) en
verwijdert u de geleider.
8mm
13
2
0.2-1 mm
