KIT VOOR TEMPERATUURREGELAAR MET 4 SNELHEDEN
5.1 Montage en aansluitingen
De ingebouwde controller met snelheidsschakelaar en AAN/UIT-toets,
winterzomerschakelaar minimum wintertemperatuurfunctie (30°C) en maximale zomertemperatuur (20°C) is geschikt voor montage
aan boord van de unit en heeft een 230V - 1A uitgang voor het aansturen van een magneetventiel.

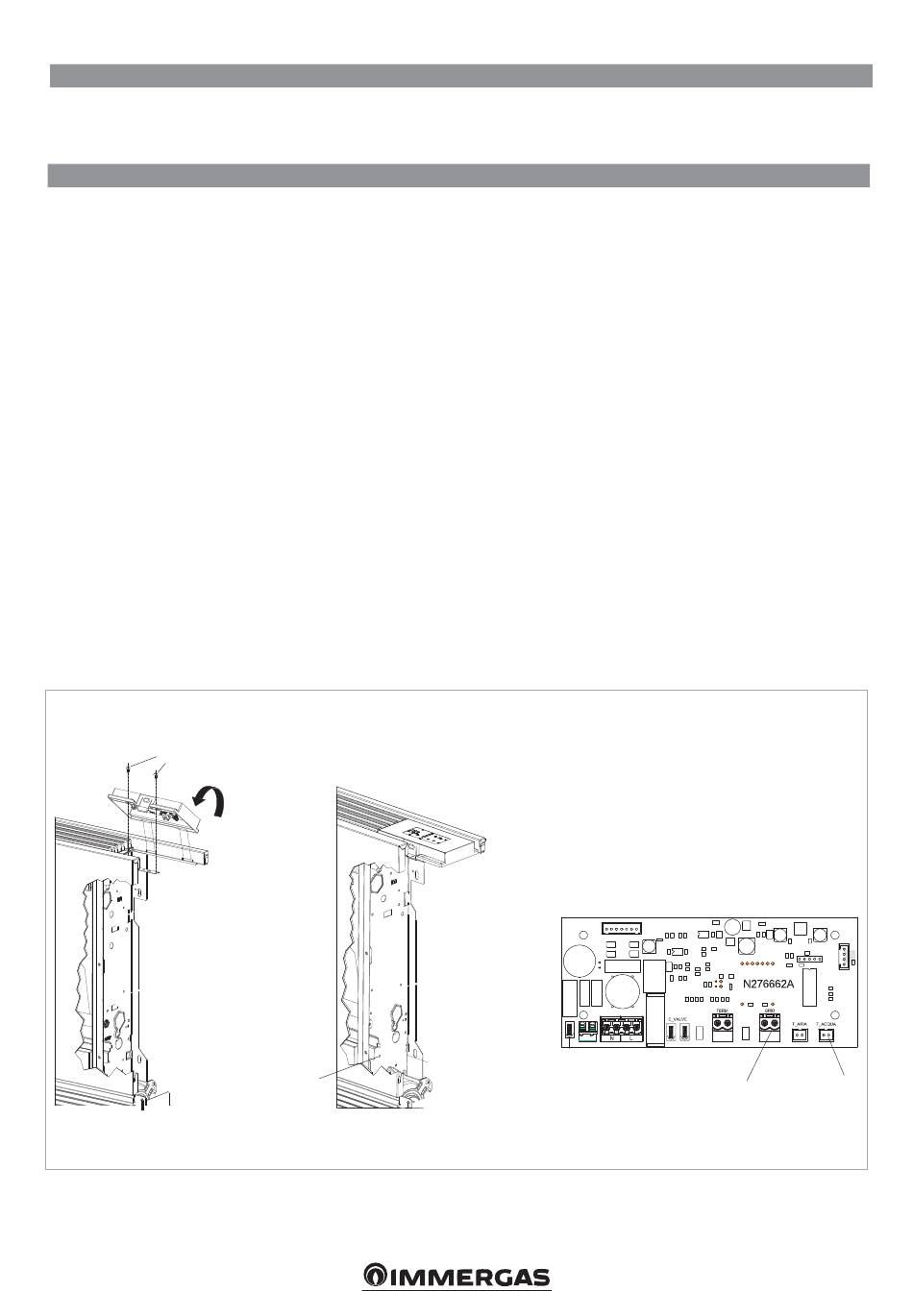

5.2 Montage
Schuif het bedieningspaneel in zijn behuizing in het bovenste deel van het apparaat en zet het vast met de twee
bevestigingsschroeven (ref. A). Om het bord te installeren:
− sluit de aardingskabel aan op de unitstructuur (ref. met behulp van de bevestigingsschroeven (de minimale kracht die moet
worden uitgeoefend voor het aandraaien van schroeven moet ongeveer 2N zijn);
− sluit de snelconnector van de MOTOR aan op de andere op de print (ref. I) *;
− N.B.: indien de print niet in de fabriek gemonteerd wordt, moet de ventilatormotor 180° gedraaid worden ivm de lengte van
de standaard fancoil kabel.
− op de twee GRID-blokklemmen (ref. L) bevindt zich een brug die niet verwijderd mag worden.
− Voor andere versies, verwijder de brug en sluit de twee klemmen aan die afkomstig zijn van de veiligheid
microschakelaar van de grill;
− N.B.: als de twee bruine klemmen op de unit te kort zijn, vervang ze dan door die in de verpakking van de kit.
− sluit de connector van de watersensor H2 (ref. F) aan op de unit. De watertemperatuursensor regelt de temperatuur in de
batterijen en bepaalt wanneer de ventilator start volgens vooraf ingestelde parameters (minimale werking in de winter en
maximum in de zomer). Controleer of ze correct in het compartiment op de batterij zijn geplaatst, maak de elektrische
aansluitingen, ruim de bekabeling op;
− monteer de wastafelplaat aan de zijkant van het toestel;
− draai de bovenste schroeven op het bedieningspaneel vast;
− plaats de schroefkopdeksels in hun behuizing op het bedieningspaneel;
-* Voor uitvoeringen met hydraulische aansluitingen aan de rechterkant, zie de betreffende paragraaf.
