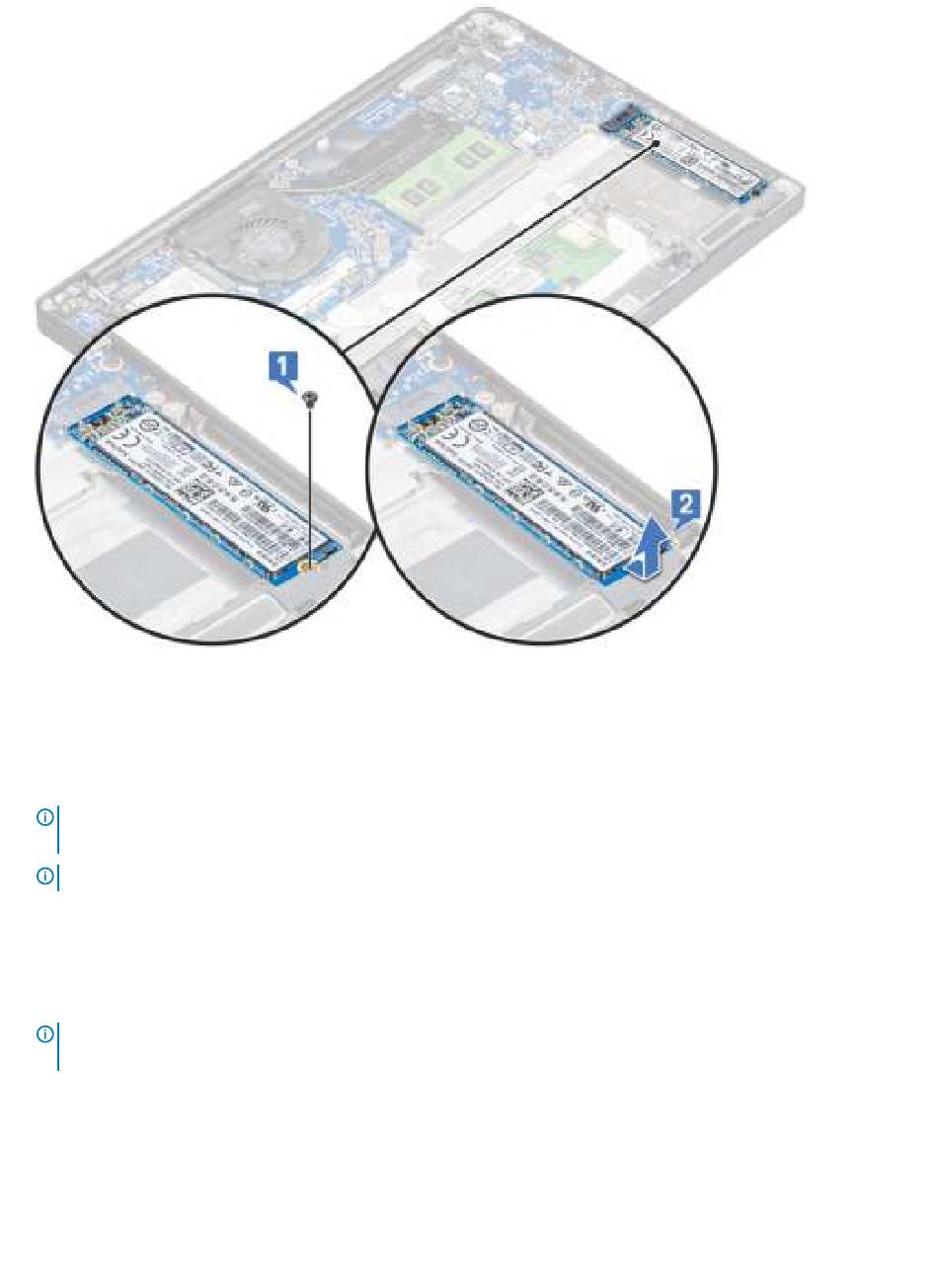

De PCIe SSD plaatsen
1
Schuif de PCIe SSD-kaart in de connector.
2
Plaats de SSD-beugel over de PCIe SSD-kaart.
OPMERKING:
Bij het installeren van de SSD-beugel zorgt u ervoor dat het lipje op de beugel stevig wordt vastgehouden
met het lipje op de polssteun.
OPMERKING:
Installeer de steun als het systeem met een steun is geleverd.
3
Draai de M2 x 3-schroeven vast om die aan de SSD-beugel te bevestigen.
4
Plaats de
a
batterij
b
onderplaat
5
Volg de procedure in
Nadat u in de computer hebt
OPMERKING:
Voor modellen geleverd met NVMe SSD's hoeft er geen thermische mat over de SSD te worden geplaatst. De
SATA SSD's vereisen ook geen thermische matten.
gewerkt.
Onderdelen verwijderen en plaatsen
