Verwijder de USB-Type-C-poort van het moederbord:
a
Draai het moederbord, trek de tape los en verwijder de schroef waarmee de USB-Type-C-beugel is bevestigd.
b Til de USB-Type-C-poort van het moederbord af.
Moederbord plaatsen
1
Plaats de USB Type-C-poort samen met de beugel in de sleuf op het moederbord.
2
Maak de tape vast om de Type C-beugel te bevestigen.
3
Draai het moederbord om en draai de M2 x 3-schroeven vast om de USB Type-C-poort aan het moederbord te bevestigen.
4

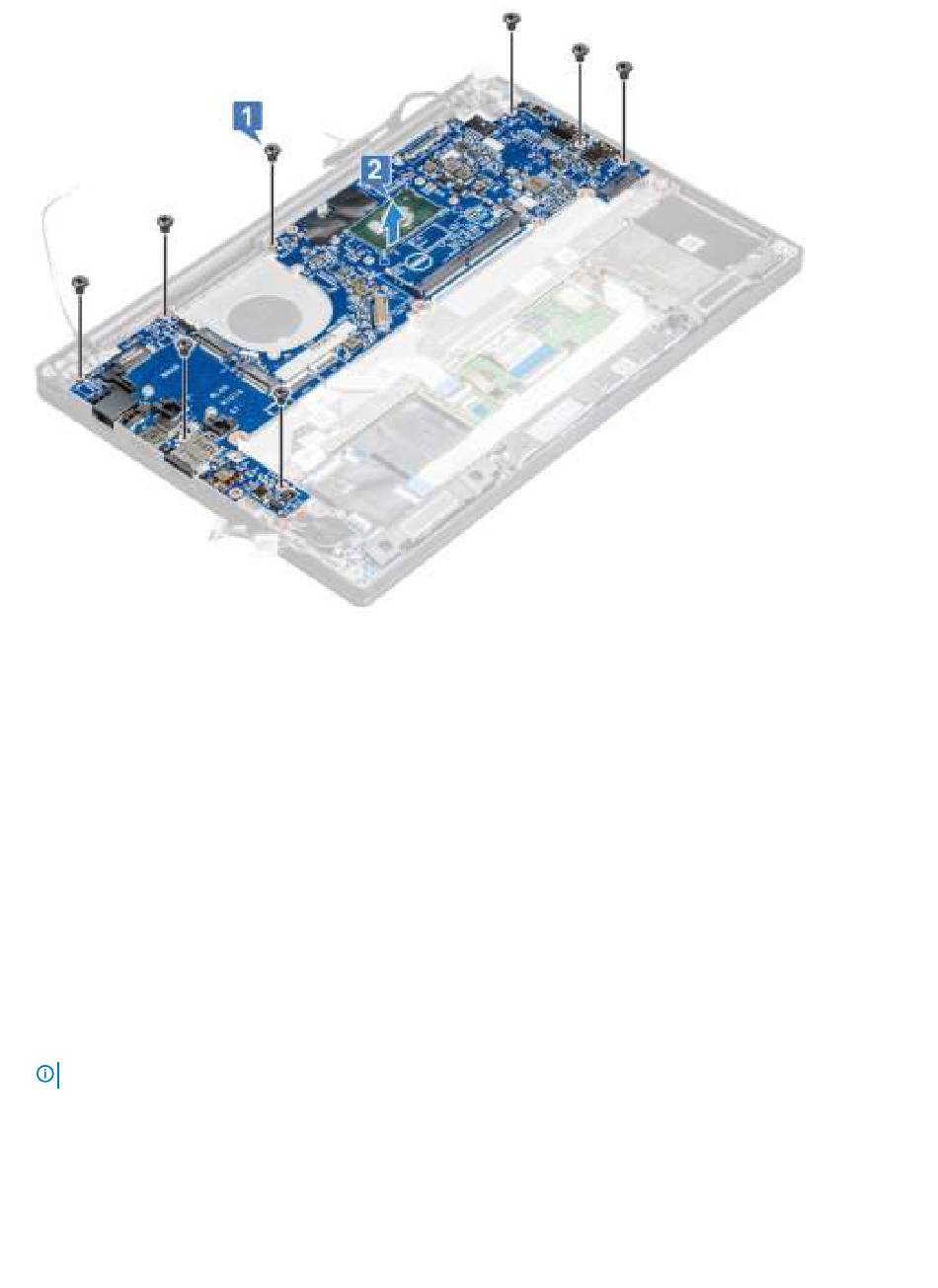

Lijn het moederbord uit met de schroefhouders op de computer.
5
Draai de M2 x 3-schroeven vast om het moederbord te bevestigen aan de computer.
6
Sluit de kabels van de luidspreker, stroomaansluiting, LED-kaart, touchpad, en USH aan op de connectoren op het moederbord.
7
Sluit de eDP-kabel aan op de connector op het moederbord.
8
Plaats de metalen beugel over de eDP-kabel en draai de M2 x 3-schroeven vast om die te bevestigen.
9
Verwijder de metalen beugel uit de connectoren van de geheugenmodules van het moederbord dat is verwijderd.
10
Plaats de metalen beugel over de connectoren van de geheugenmodule en draai de M2 x 3-schroeven vast om hem aan de computer
te bevestigen.
OPMERKING:
U dient uw simkaartlade te plaatsen wanneer uw computer is voorzien van een WWAN-kaart.
11
Plaats:
a
knoopbatterij
b
warmteafleider
c
WLAN-kaart
d
WWAN-kaart
