Kantel de koelkast naar achteren (maximaal 45°),
zodat u het onderste scharnier (17) kunt omzetten.
Verwijder het stelpootje (19) met de hand of met
een inbussleutel maat 10 van het scharnier (afb. D).
Draai de twee bevestigingsschroeven (20) van
het onderste scharnier (17) los en verwijder het
scharnier. Gebruik hiervoor een steeksleutel maat 8
of een kruiskopschroevendraaier.
Verwijder ook het stelpootje (21) aan de andere kant. Draai de schroef aan de
zijkant van de behuizing los en bevestig deze schroef aan de andere kant.
Monteer ook het stelpootje (21) aan de andere kant.
Zet de pen (18) om op het geperforeerde plaatje conform afb. E. Draai het
geperforeerde plaatje van de onderste scharnier zodat de boorgaten van het
plaatje op de boorgaten van het apparaat passen en schroef de scharnier met
de twee bevestigingsschroeven (20) vast aan de tegenoverliggende kant van
het apparaat (afb. F). Gebruik voor het losdraaien en aandraaien van de moer
een steeksleutel maat 8 en een platte schroevendraaier.
Zet de blinde plug (16) boven in de deurbus om.
Monteer het stelpootje (19) (afb. F).
Zet de deur nu op het onderste scharnier en zorg
ervoor dat de scharnierpen in de scharnierbus van
de deur komt te zitten.

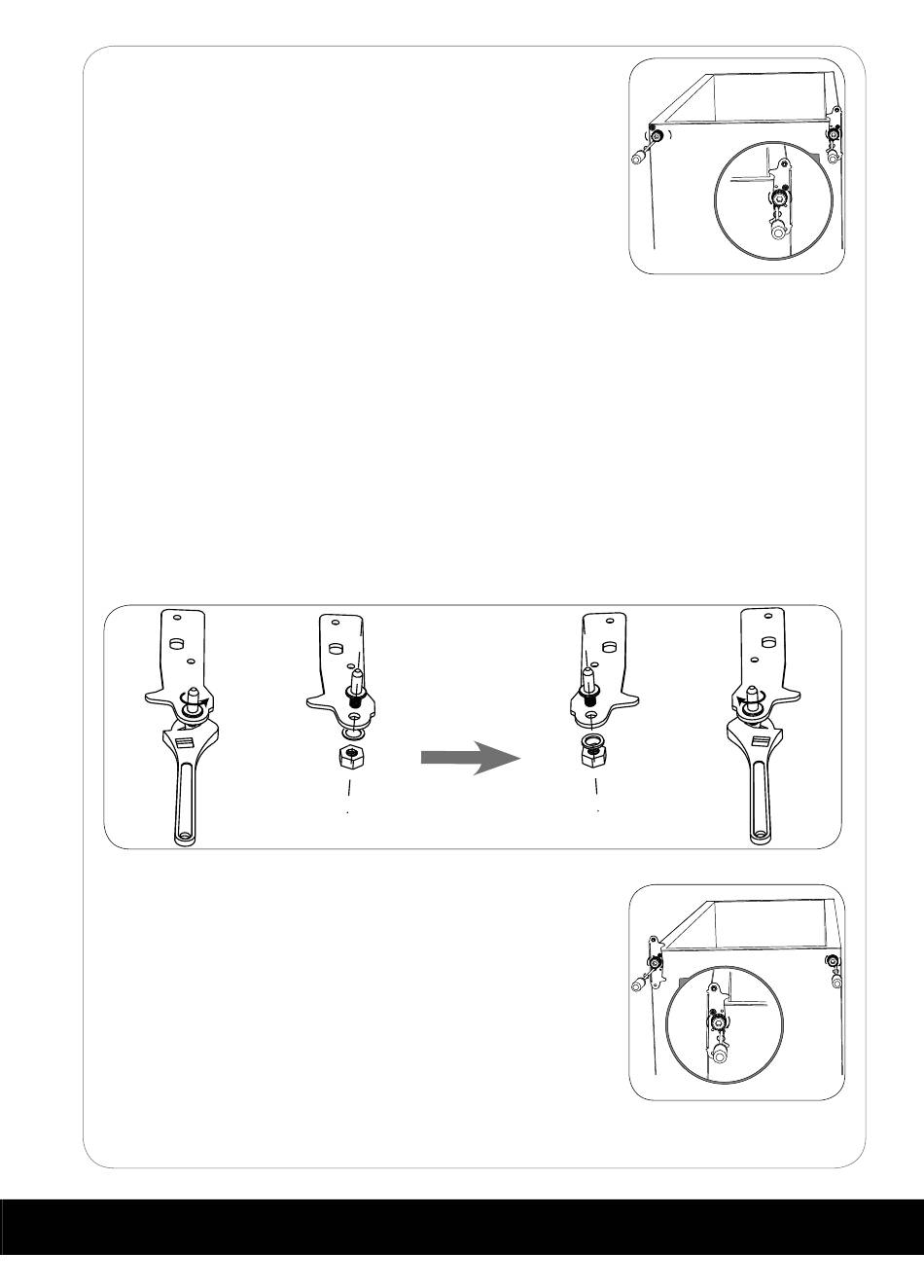

Afb. D
Afb. E
Afb. F
21
