installatie
MOntage

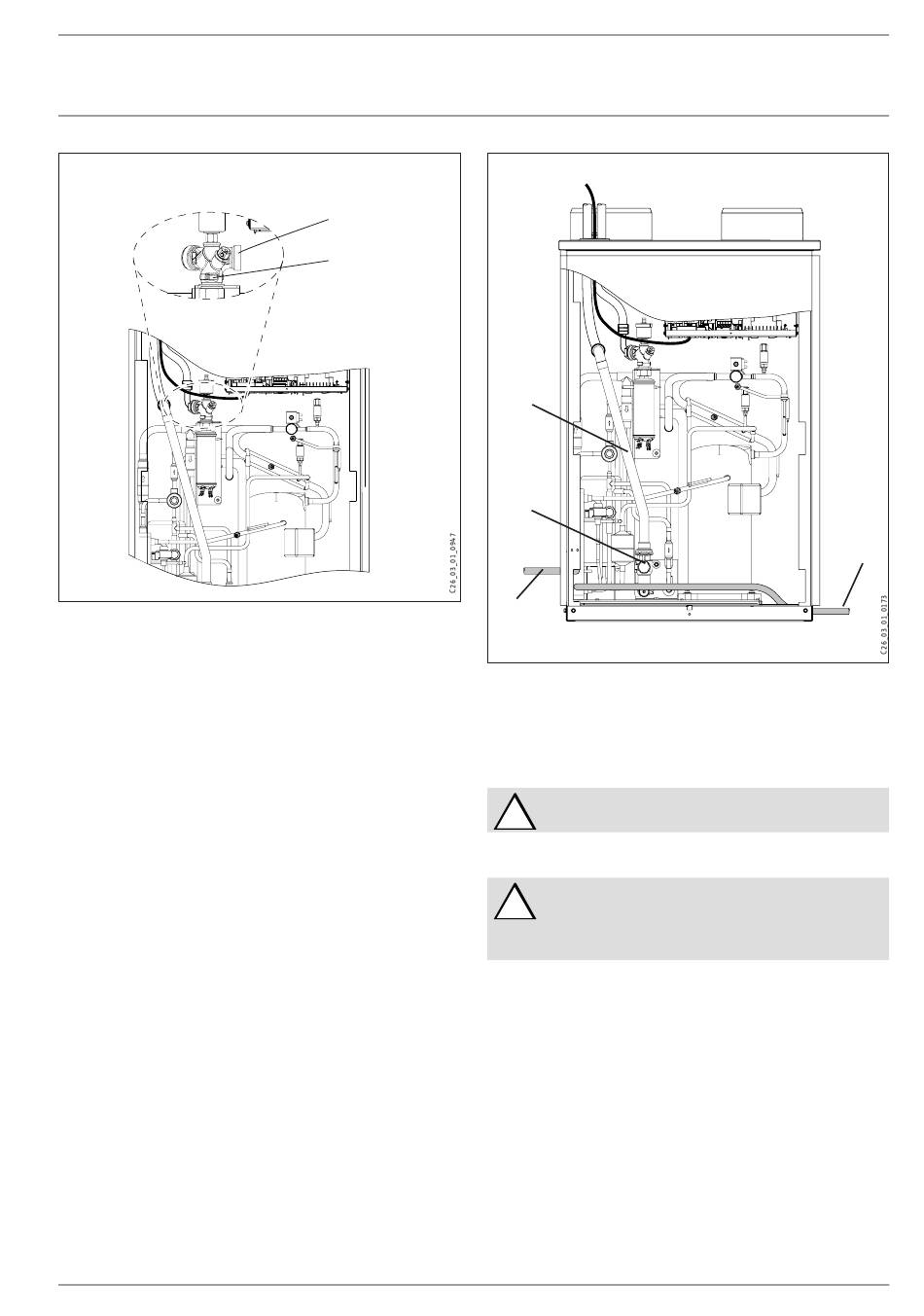

Aansluiting bij binnenopstelling
1
Aansluiting
2
Wartelmoer
10.6
aanvoer- en retouraansluiting
Op de aansluitingen moet u trillingsdempers van minstens 1 m
lengte aansluiten.
Door de trillingsarme constructie van de warmtepomp en de
als trillingsdempers werkende flexibele drukslangen wordt
geluidsoverdracht grotendeels vermeden.
»
Sluit de warmtepomp aan de verwarmingswaterzijde aan. Let
op de dichtheid.
10.6.1
Buitenopstelling
Bij de buitenopstelling dient u de bij de bekledingsdelen
geleverde kniestukken aan te sluiten op de aansluitingen van de
verwarmingsaanvoer en de verwarmingsretour.
10.6.2
Binnenopstelling
Bij de binnenopstelling dient u de bij de bekledingsdelen
geleverde kniestukken aan te sluiten op de aansluiting van de
verwarmingsretour.
www.stiebel-eltron.com
Wateraansluiting bij binnenopstelling
1)
2
1
2
3
10.6.3
10.7
Bij niet-diffusiedichte kunststofbuizen voor vloerverwarming
of open verwarmingsinstallaties kan bij gebruik van stalen
verwarmingselementen of stalen buizen door zuurstofdiffusie
corrosie aan de stalen delen optreden.
De corrosieproducten, zoals roestslib, kunnen in de condensor van
de warmtepomp neerslaan en door vernauwing van de doorsnede
vermogensverlies van de warmtepomp of het uitschakelen door
de hogedrukbewaking veroorzaken.
10.8
Hou rekening met volgende informatie i.v.m. de watertoestand.
Voor de omvang van de steenvorming in verwarmingswaterinstallaties
zijn de watertoestand, de werkomstandigheden en het volume van
doorslaggevend belang.
1
2
3
Kniestuk verwarmingsretour
Kogelafsluiter met zeef
Condensaatafvoerslang
naar keuze rechts of links
WPl cool
Bij de WPL... cool dient u de verwarmingsaanvoer-
!
en retourleidingen dampdiffusiedicht te isoleren.
Zuurstofdiffusie
Vermijd daarom open verwarmingsinstallaties
!
of installaties met stalen buis in combinatie
met vloerverwarmingen met niet-diffusiedichte
kunststofbuizen.
Verwarmingsinstallatie vullen
3
WPl cool|
