installatie
BeschRijving van het tOestel
8.
Beschrijving van het toestel
Voor de buitenopstelling beschikt het toestel over een bijkomende
vriesbescherming van de verwarmingswaterleidingen.
De geïntegreerde vorstbeschermingsschakeling schakelt
bij + 8°C condensortemperatuur de circulatiepomp in de
warmtepompkring automatisch in en verzekert zodoende circulatie
in alle watergeleidende delen. Wanneer de temperatuur in het
bufferreservoir daalt, wordt de warmtepomp uiterlijk automatisch
ingeschakeld als de temperatuur onder + 5 °C daalt.
8.1
leveringsomvang
De bekledingsdelen voor het toestel worden geleverd in een
afzonderlijke verpakkingseenheid.
8.1.1
Basistoestel
—
Bedienings- en installatiehandleiding
—
Typeplaatje
8.1.2
Bekledingsdelen binnenopstelling
Benaming
Afdekkap binnenopstelling
Voordeur
Achterdeur
Zijwand (2x)
Kniestuk verwarmingsretour
8.1.3
Bekledingsdelen buitenopstelling
Benaming
Afdekkap buitenopstelling
Voordeur
Achterdeur
Zijwand (2x)
Kniestuk verwarmingsretour
Kniestuk verwarmingsaanvoer
8.2
geluidsemissie.
8.2.1
Geluidsemissie bij buitenopstelling
Het toestel is aan de luchtingangszijde en aan de luchtuitgangszijde
luider dan aan de twee gesloten zijden. Hou daarom rekening met
de hierna vermelde instructies.
De waarde voor het geluidsvermogensniveau van de respectieve
opstelvariant vindt u in het hoofdstuk Technische gegevens.
—
Zorg ervoor dat de richting van de luchtingang overeenkomt met
de richting waaruit het meestal waait. De lucht mag niet tegen
de wind in worden aangezogen.
—
Zorg ervoor dat de luchtingang of -uitgang niet gericht
is op geluidsgevoelige ruimtes van het huis (bijvoorbeeld
slaapkamers).
—
Gazons en beplantingen helpen om de verspreiding van het
geluid te verminderen.
—
De geluidsuitbreiding kan worden gereduceerd door dichte
palissaden rond het toestel op te stellen.
—
Vermijd opstelling op grote weerkaatsende vloeren (bijv.
plaatbekleding).
—
Vermijd opstelling tussen reflecterende gebouwmuren.
Reflecterende gebouwmuren kunnen het geluidsniveau
verhogen.
6
| WPl cool
8.2.2
Geluidsemissie bij binnenopstelling
Plaats het toestel niet direct onder of naast woon- of
slaapkamers.
—
Opstelling op balkplafonds is niet toegestaan.
—

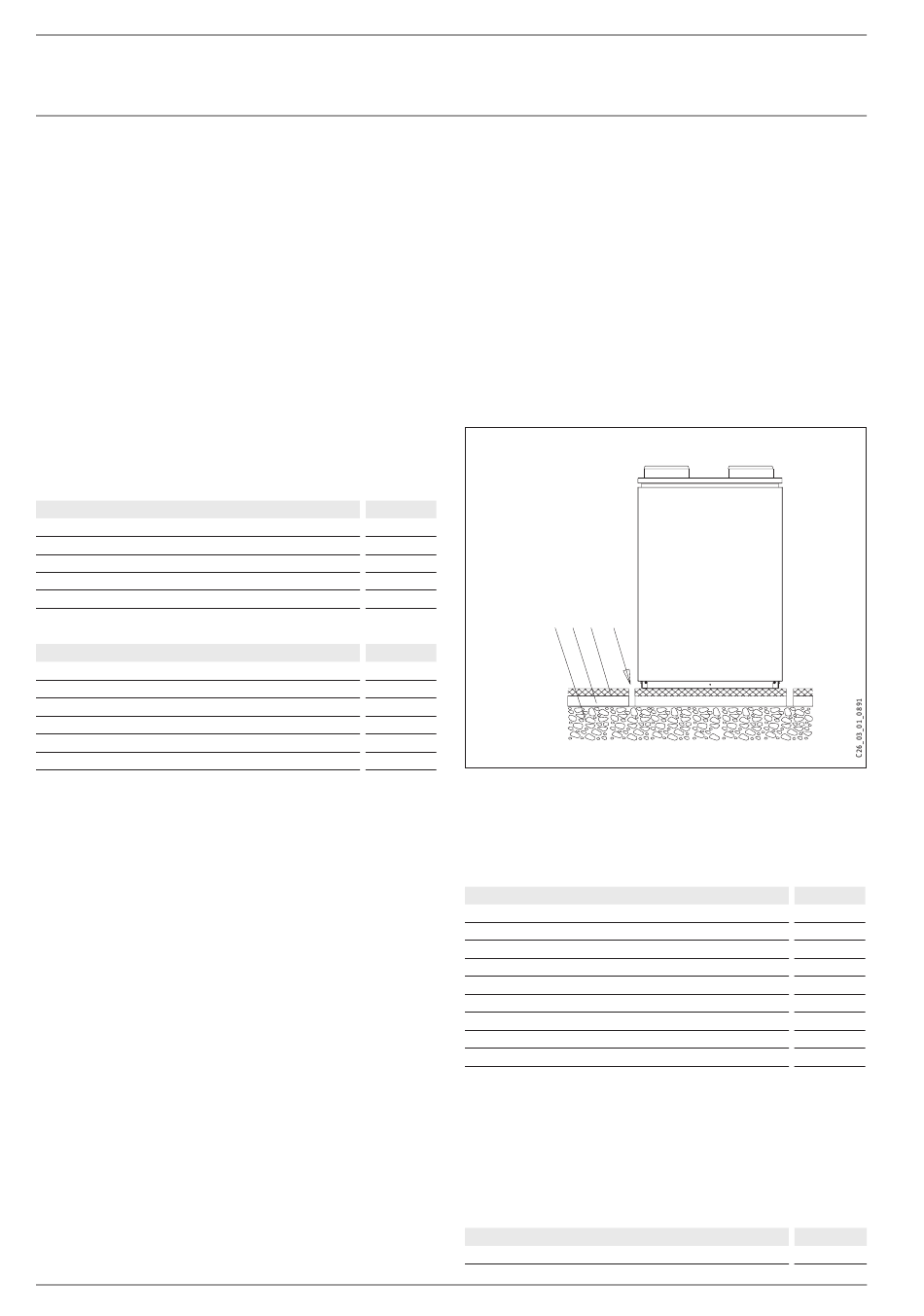

Ontkoppel het opstelvlak zoals aangegeven in volgende
afbeelding.
—
Sluit de verwarmingsaanvoer- en retourleiding aan d.m.v.
flexibele drukslangen. Geschikte drukslangen vindt u in het
hoofdstuk Toebehoren.
—
Voer de buisbevestigingen en muurdoorvoeren geluiddempend
uit.
—
Let op dat de luchtingangs- en -uitgangsopeningen in de
buitenmuren niet op de ernaast gelegen ramen van woon- en
slaapkamers gericht zijn.
Vloer met stapgeluidsisolatie
Bestelnr.
248721
248723
254151
248726
278939
Bestelnr.
248728
248723
254151
248726
278937
278935
1
Betonvloer
2
Stapgeluidsisolatie
3
Zwevende vloer
4
Uitsparing
8.3
toebehoren
Benaming
Warmtepompmanager in wandopbouwbehuizing, WPMW II
Drukslang G 1¼" x 1 m (DN 32)
Drukslang G 1¼" x 2 m (DN 32)
Drukslang G 1¼" x 5 m (DN 32)
Drukslang G 1¼" x 1 m (DN 32) inkortbaar
Slangschroefkoppeling voor drukslangen G 1¼" (DN 32)
Afstandsinstelling verwarming FE
Afstandsinstelling verwarming FEK
Aanlegsensor AVF 6
8.4
toebehoren binnenopstelling
De geleiding van de aanzuiglucht van buiten naar het toestel, en
van de uitblaaslucht van het toestel naar de openlucht, gebeurt
via luchtslangen. Ze zijn zeer flexibel, geïsoleerd en hebben een
zelfblussend vermogen overeenkomstig ASTMD 1692-67 T.
Geïsoleerde luchtslangen zijn leverbaar in lengtes van 3 m en
4 m.
Benaming
Geïsoleerde luchtslang, 3 m
1 2 3 4
www.stiebel-eltron.com
Bestelnr.
185450
074414
182019
182020
185647
074414
185579
220193
165341
Bestelnr.
168080
