Tempura Quadra | Heizsystem | Warmtestraler | Heating system | Système de chauffage | weinor GmbH & Co. KG | 121070-0000w | v9 | 2024-06-17

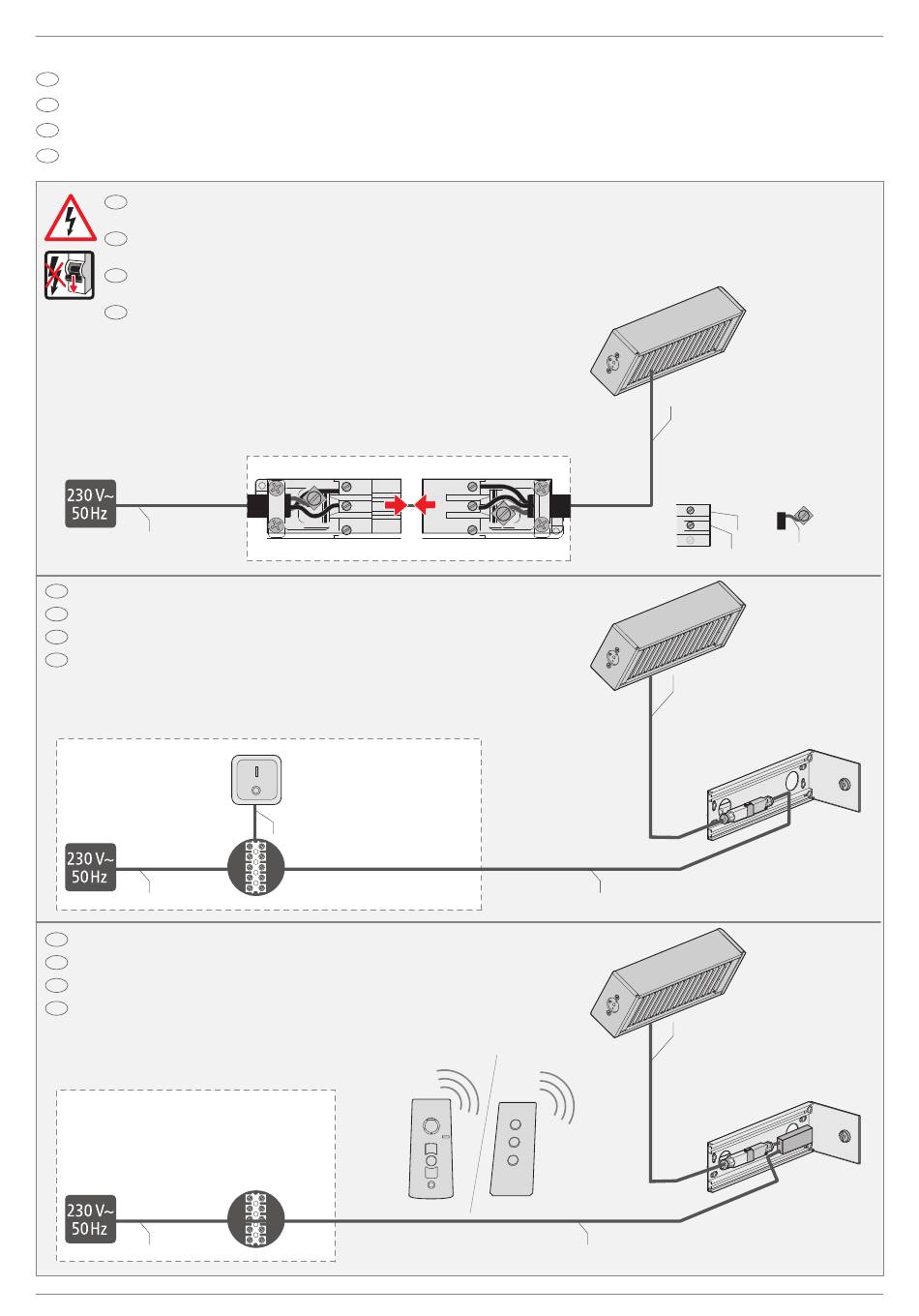

Schaltpläne
de
Aansluitschema's
nl
Circuit diagrams
en
Schaltpläne
fr
Warnung! Stromschlaggefahr! Elektrische Festinstallation darf nur durch
de
eine Elektrofachkraft gemäß VDE 100 erfolgen!
Waarschuwing! Gevaar voor elektrische schokken! Vaste elektrische ins-
nl
tallatie alleen laten uitvoeren door een elektrotechnicus conform VDE 100!
Warning! Risk of electric shock! Electrical fixed installation may only be
en
carried out by an electrically skilled person according to VDE 100!
Avertissement ! Risque d'électrocution ! L'installation électrique fixe doit
fr
être réalisée exclusivement par une personne qualifiée en électricité, confor-
mément à VDE 100 !
3G1,5 mm²
Bauseitige Standard-Installation
de
Bouwzijdige standaardinstallatie
nl
Standard on site installation
en
Installation standard sur place
fr
Bauseitige Installation
Bouwzijdige installatie
On site installation
Installation sur place
3G1,5 mm²
Bauseitige Installation mit Funksteuerung
de
Bouwzijdige installatie met draadloze afstandsbediening
nl
On site installation with radio control
en
Installation sur place avec radiocommande
fr
Bauseitige Installation
Bouwzijdige installatie
On site installation
Installation sur place
3G1,5 mm²
Technische Änderungen vorbehalten | Technische wijzigingen voorbehouden | We reserve the right to make technical changes | Sous réserve de modifications techniques
1
2
3
Schalter allpolig abschaltend
Schakelaar op alle polen uitschakelend
Mains isolator switch
Interrupteur tous pôles coupant
4x1,5 mm²
1
2
3
3G1,5 mm²
3G1,5 mm²
3G1 mm²
Temperaturbeständiges Silikonkabel
Temperatuurbestendige siliconenkabel
Temperature-resistant silicon lead
Câble en silicone résistant aux
températures
1
N
2
PE
L
3
3G1 mm²
Temperaturbeständiges Silikonkabel
Temperatuurbestendige siliconenkabel
Temperature-resistant silicon lead
Câble en silicone résistant aux
températures
3G1 mm²
Temperaturbeständiges Silikonkabel
Temperatuurbestendige siliconenkabel
Temperature-resistant silicon lead
Câble en silicone résistant aux
températures
23
