Installation und erste Inbetriebnahme

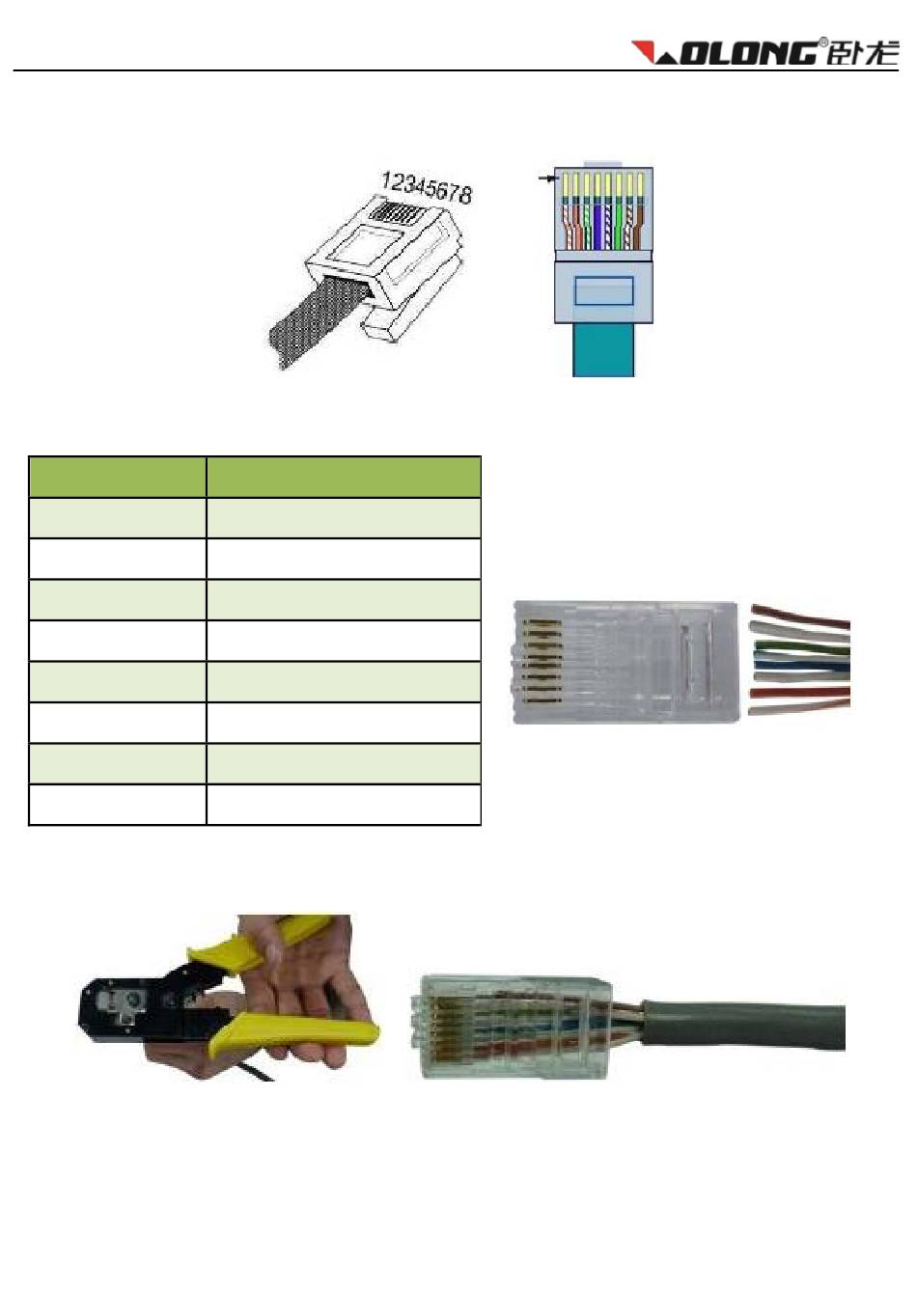

Ein RS485 besteht aus 8 verschiedenfarbigen Drähten. Entfernen Sie die Isolierung um diese freizulegen.
2.
Danach ordnen Sie die 8 Drähte wie folgt:
Die Verbindung zwischen der RJ45 Verbindung und den RS485 Drähten ist eine 1-1 Verbindung, Jeder
3.
RJ45 Pin gehört zu einem Kabel, wie die folgende Tabelle verdeutlicht.
RJ45 Pin
1
2
3
4
5
6
7
8
Verbinden Sie die 8 Drähte ordnungsgemäß mit den dazugehörigen Öffnungen und klemmen Sie sie
4.
zusammen.
5.
Verbinden Sie das andere Ende des RS485 mit der RJ45 Verbindung indem Sie die Schritte 3 und 4
wiederholen.
Der Wechselrichter kann mit einem PMU über ein RS485 Kabel verbunden werden. Nachdem das PMU
6.
mit dem PC via Ethernet oder USB verbunden wurde, ist auch der Wechselrichter mit dem PC verbunden.
All manuals and user guides at all-guides.com
Farbe der RS485 Drähte
Orange und weiß
Orange
Grün und weiß
Blau
Blau und weiß
Grün
Braun und weiß
Braun
