INSTALACJA
Uruchomienie

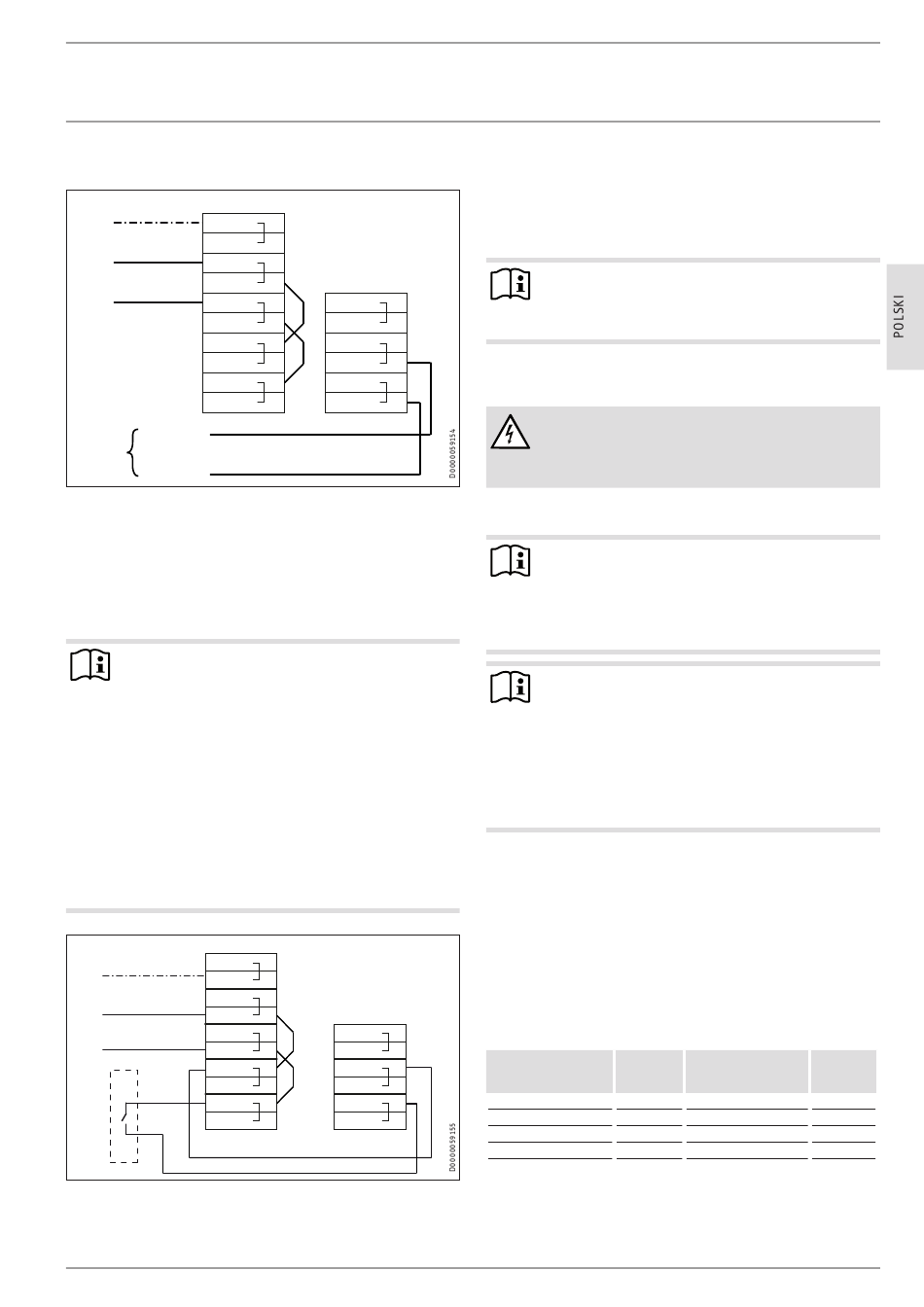

Przykład 1 : Sygnał zakładu energetycznego z własną fazą 230 V
X0
GNYE
PE
PE
PE
BU
N
N
N
BN
L
L
L
2
2
1
1
N
EVU
L1 / L2 / L3
EVU Zakład energetyczny
BN
brązowy
BU
niebieski
GNYE żółto-zielony
Przykład 2 : sygnał instalacji fotowoltaicznej przez
przekaźnik zamontowany we własnym zakresie klienta i faza
wyprowadzona z urządzenia
Wskazówka
Przekaźnik w przemienniku częstotliwości musi spełniać
następujące wymogi:
- Bezpotencjałowy zestyk zwierny (240 V AC / 24 V DC,
1 A)
- Przestrzeganie wytycznych dotyczących bezpieczeń-
stwa i norm w zakresie zastosowań niskonapięcio-
wych (SELV)
- Wyjście przełączające musi zostać zaprogramowa-
ne tak, aby przy przekroczeniu lub niespełnieniu
określonych wartości granicznych (moc na wyjściu
przemiennika częstotliwości) zestyk zamykał się lub
otwierał.
U producenta przemiennika częstotliwości należy uzyskać
informacje, czy produkt spełnia podane kryteria.
X0
PE
GNYE
PE
PE
N
BU
N
N
L
BN
L
L
2
2
1
1
1
1
Inwerter (styk bezpotencjałowy)
BN
brązowy
BU
niebieski
GNYE żółto-zielony
www.stiebel-eltron.com
Zasilanie prądem z inwertera następuje zwykle w centralnym punk-
cie podłączeń elektrycznych (np. w głównej skrzynce bezpieczni-
ków).
10.6 Montaż urządzenia
X3
3
3
2
2
11. Uruchomienie
1
1
11.1 Pierwsze uruchomienie
11.1.1 Nastawa wentylatora w zależności od straty ciśnienia
Do prawidłowej pracy urządzenie wymaga stałego strumienia
przepływu powietrza o wartości 350 m³/h. Jeśli podłączony zo-
stanie kanał powietrzny, ze względu na wynikające z tego straty
ciśnienia w menu urządzenia trzeba dopasować moc wentylato-
ra. Nastawa fabryczna to 40 %. Jest ona przewidziana dla trybu
obiegu zamkniętego.
Standardowa instalacja z kanałem powietrznym 5 m (DN 160)
X3
i dwoma kolankami 90°
3
3
2
2
Rura płaszczowa
1
Kolanko 90° (r = 1 * d)
1
Kratka wlotowa
Suma
f W menu regulatora nastawić moc wentylatora na 47 %.
f
Wskazówka
f Po zakończeniu prac z powrotem zamontować
f
pokrywę urządzenia. Patrz rozdział „Konserwacja
i czyszczenie / Montaż pokrywy urządzenia").
OSTRZEŻENIE - porażenie prądem elektrycznym
Użytkowanie urządzenia z otwartą obudową, bez pokry-
wy lub bez bocznych króćców przyłączeniowych powie-
trza jest niedozwolone.
Wskazówka
Przed załączeniem napięcia zasilania urządzenia napełnić
zasobnik wody użytkowej. Urządzenie jest wyposażone
w zabezpieczenie przed pracą na sucho na wypadek użyt-
kowania urządzenia z pustym zasobnikiem wody użytko-
wej, które zapobiega takiej pracy.
Wskazówka
Po przerwie w zasilaniu praca sprężarki jest zablokowana
przez przynajmniej jedną minutę. Układ elektroniczny
opóźnia załączenie elektryczne o jedną minutę, w czasie
której następuje inicjalizacja urządzenia. Jeśli następnie
sprężarka ma być zatrzymana, można zablokować ją po-
przez dodatkowe elementy zabezpieczające (wyłącznik
ochronny silnika i czujnik wysokiego ciśnienia). Po czasie
1–10 minut blokada ta powinna zostać usunięta.
Długość
Strata ciśnienia
lub liczba
na m lub na sztukę
sztuk
5
2
2
WWK 221-301 electronic |
Strata
ciśnienia
[Pa]
[Pa]
2
10
5,5
11
6,2
12,4
33,4
65
