Montagehandleiding - Parkeerhulp vóór
Uitgave 01
Aanwijzing
De meegeleverde kabelbundel is klaar voor installatie en kan
aan de buitenkant van de motorruimte worden gelegd.

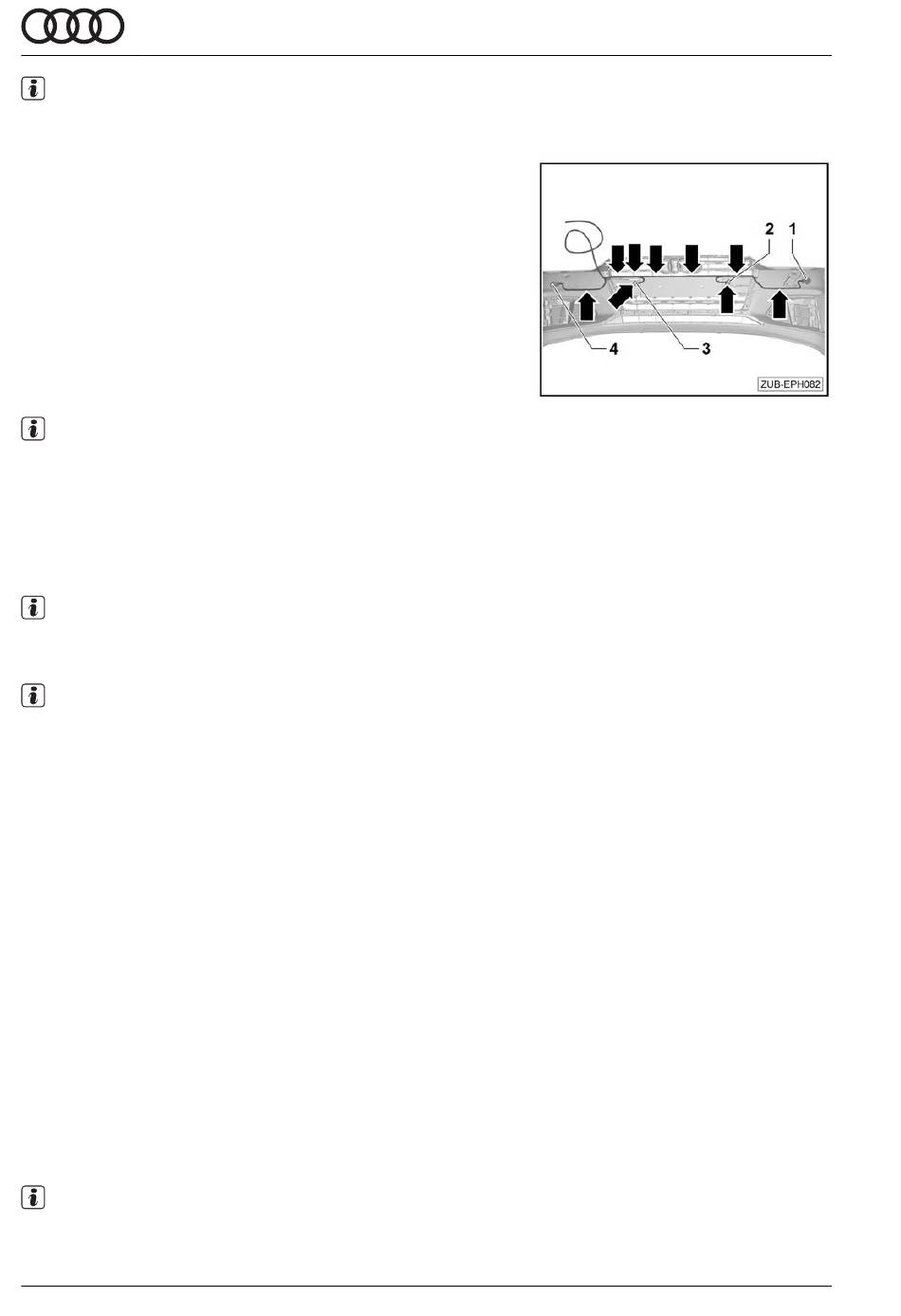

– De kabelbundel voor de parkeersensoren wordt met behulp
van de meegeleverde bevestigingsdelen in de buurt van de
bumper -pijlen- aangebracht.
– Stekker -1- (langste kabel) in rijrichting rechts als eerste
aanbrengen, de kabels "2" tot en met "4" worden verder op
volgorde toegewezen en bevestigd.
– Het verdere leggen van de kabelbundel vindt plaats onder
de koplamp, via de zijkant van de accu aan de buitenkant
van het spatscherm bij de wielkast tot aan een geschikte af-
sluitdop. Ook kan de kabelboom verder worden doorgetrok-
ken naar het interieur.
Aanwijzing
Het doortrekken van de kabelbundel van de parkeerhulp naar
het interieur kan per autotype verschillend zijn.
– Als in plaats van de afsluitdop al een kabeldoorvoer aanwe-
zig is en er een kabel is gelegd, maakt u in de aanwezige
kabeldoorvoer een extra opening en trekt u de kabelboom
van de sensoren door naar het interieur.
Aanwijzing
Er bestaan kant-en-klare tules voor kabelbundels voor montage
achteraf.
Aanwijzing
Dicht de extra boring in de kabeldoorvoer met een daarvoor ge-
schikt afdichtmiddel af.
– Stekker aansluiten op de parkeersensoren.
– Daarna de bumper weer monteren.
– Bumperafdekking monteren ⇒ C arrosserie-montagewerk-
zaamheden buiten; Rep.-groep 63; Bumper vóór; bumperaf-
dekking verwijderen en aanbrengen
5.8
Verwijderen van de zijbekleding binnen
als voorbereiding voor het installeren
van kabels in het interieur van de auto
– Afdekking dashboard aan bestuurderszijde verwijderen⇒
Carrosserie-montagewerkzaamheden binnen; Rep.-groep
68; Opbergvakken, afdekkingen; afdekking dashboard ver-
wijderen en monteren
– Knieairbag met ontsteker aan bestuurderszijde verwijde-
ren⇒ C arrosserie-montagewerkzaamheden binnen; Rep.-
groep 69; Knieairbags; knieairbag met ontsteker verwijderen
en monteren, bestuurderszijde
Aanwijzing
Uitsluitend door geschoold vakpersoneel laten uitvoeren!
14
5 Voorbereiding en montage van de parkeerhulp vóór
