Geldt alleen voor Audi A5 (PA) 2020 ► met basispakket!

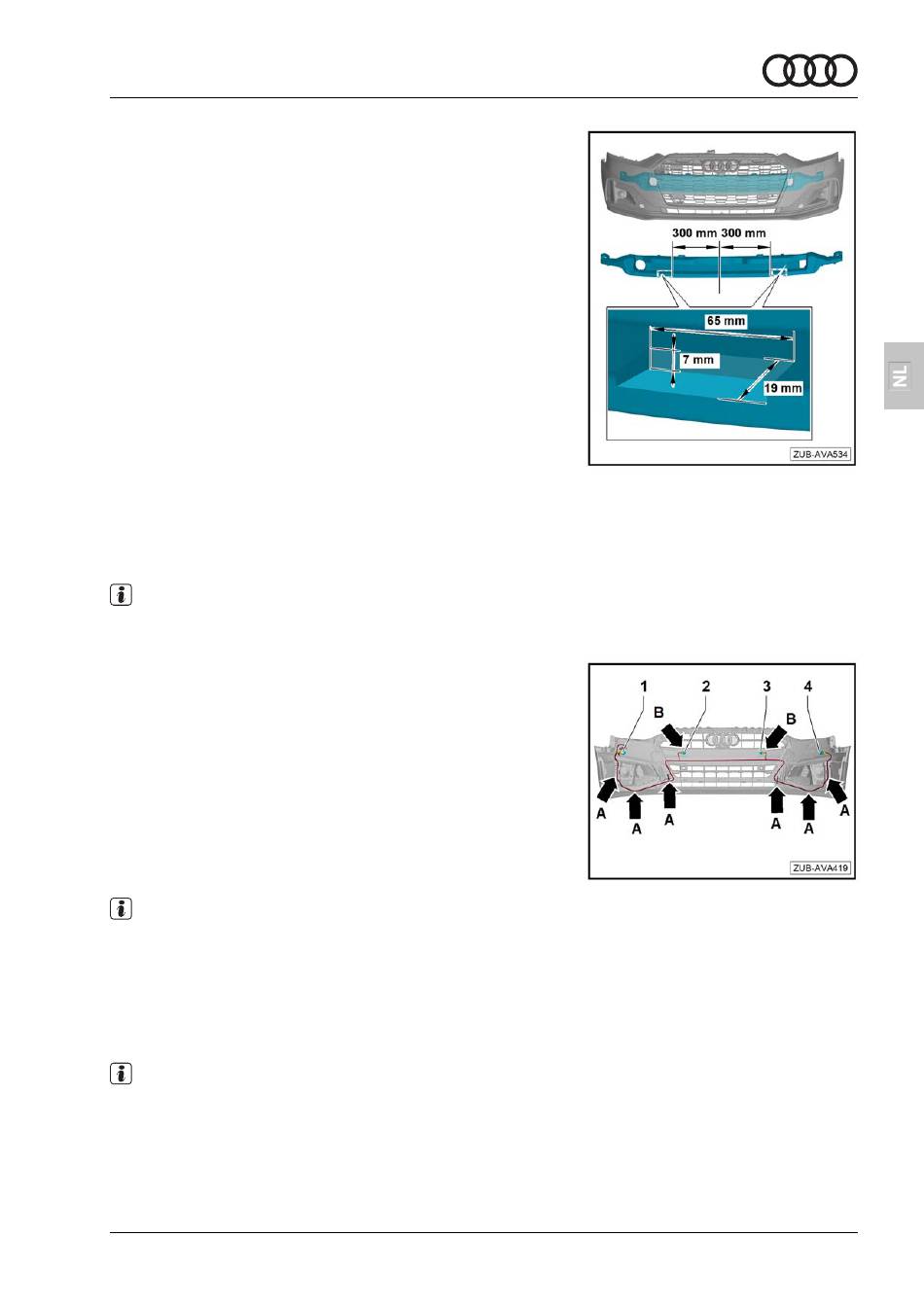

– Op het schuimdeel -300 mm- naar rechts en naar links me-
ten en markeren.
– Vanaf de uitsparing -65 mm- naar buiten meten en marke-
ren.
– Vanaf de voorkant -19 mm- meten en markeren.
– Schuimdeel in het gemarkeerde gebied met geschikte werk-
plaatsmiddelen -7 mm- diep uitsnijden.
5.4
Monteren kabelbundel voor sensoren
parkeerhulp van buiten naar binnen
Vervolg voor alle PA-voertuigen
Aanwijzing
De meegeleverde kabelbundel is klaar voor installatie en kan
aan de buitenkant van de motorruimte worden gelegd.
– De kabelbundel voor de parkeersensoren wordt met behulp
van de meegeleverde bevestigingsdelen in het gebied van
de botsdemper -pijl- aangebracht.
– Stekker -1- (langste kabel) in rijrichting rechts als eerste
aanbrengen, de kabels -2 tot en met 4- worden verder op
volgorde toegewezen en bevestigd.
– Het verdere verleggen van de kabelbundel vindt plaats on-
der de koplamp langs de zijkant van de accu aan de buiten-
kant van het spatscherm bij de wielkast tot aan een geschik-
te afsluitdop. Ook kan de kabelboom verder worden doorge-
trokken naar het interieur.
Aanwijzing
Het doortrekken van de kabelbundel van de parkeerhulp naar
het interieur kan per autotype verschillend zijn.
– Als in plaats van de afsluitdop al een kabeldoorvoer aanwe-
zig is en er een kabel is gelegd, maakt u in de aanwezige
kabeldoorvoer een extra opening en trekt u de kabelboom
van de sensoren door naar het interieur.
Aanwijzing
Er bestaan kant-en-klare tules voor kabelbundels voor montage
achteraf.
Montagehandleiding - Parkeerhulp vóór
5 Voorbereiding en montage van de parkeerhulp vóór
Uitgave 01
13
