7.
Ondersteun het maaidek met 4x4 houten
blokken.
8.
Verwijder de maaihoogtepen uit de
maaihoogtebeugel
1. Pen voor de maaihoogte
2
De actuator verwijderen
Geen onderdelen vereist
Procedure
1.
Maak de connector van de actuator los van de
machine.
1. Kabelboom actuator
2.
Verwijder de actuator. Gooi de onderdelen weg.
(Figuur
1).

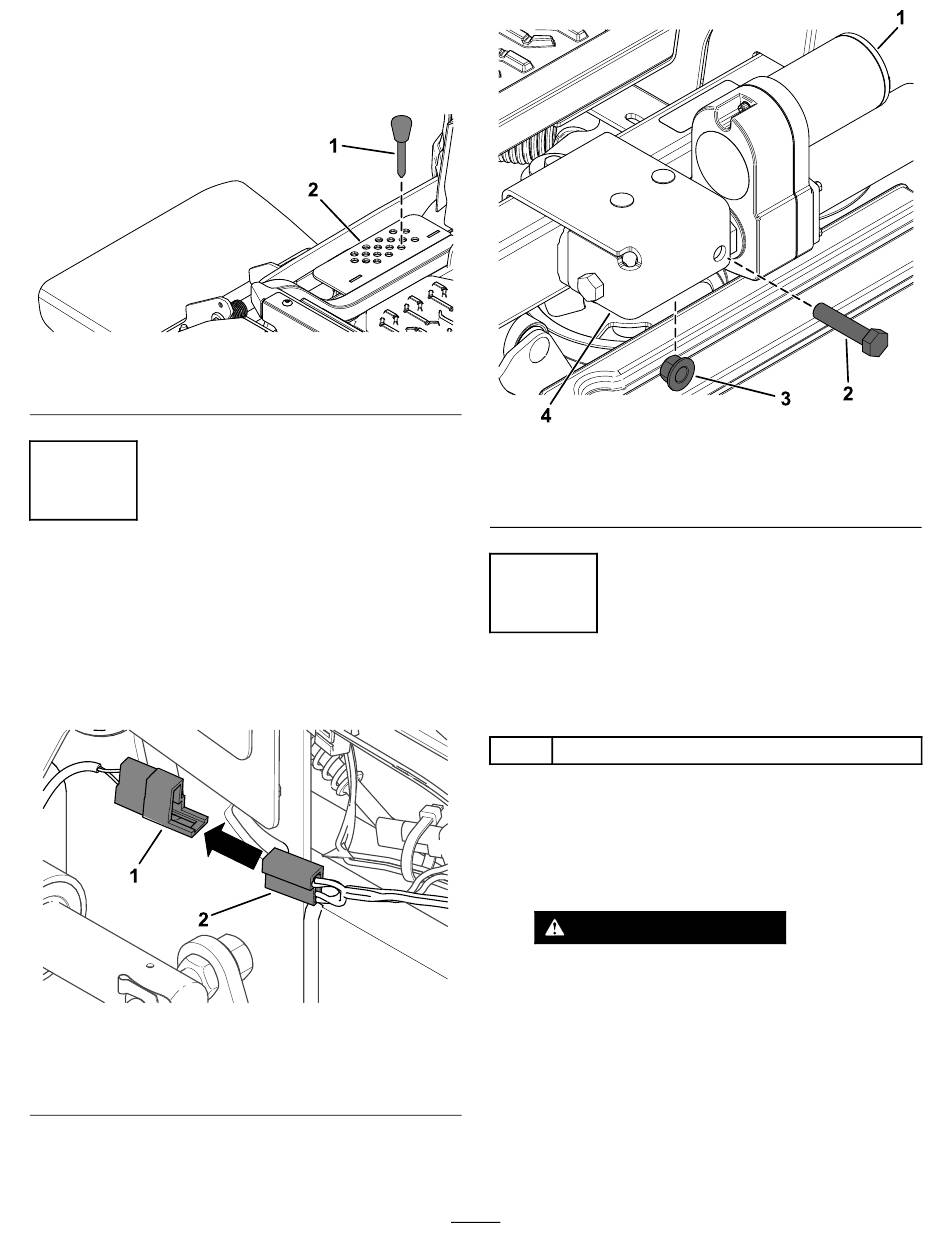

Figuur 1
2. Maaihoogtebeugel
Figuur 2
2. Kabelboom voor
elektrische hefinrichting
van maaidek
g332766
1. Actuator
2. Flenskopbout (½" x 2¼")
3
Gaten boren in het frame
Benodigde onderdelen voor deze stap:
1
Boorsjabloon
Procedure
1.
Plaats het boorsjabloon op de framebuis. Zorg
ervoor dat het sjabloon gelijk komt met de
veerbeugel.
WAARSCHUWING
Een boor gebruiken zonder geschikte
oogbescherming kan ertoe leiden dat vuil
in het oog belandt en letsel veroorzaakt.
g469036
Draag altijd oogbescherming wanneer u
boort.
2
Figuur 3
3. Borgmoer (½")
4. Buitenste actuatorbeugel
g346587
