83309307 1/2023-10 Ch
Montage- en bedieningsrichtlijnen
Gascondensatieketel WTC-GB 15-B compact en WTC-GB 25-B compact
3.3.2 Elektrische componenten

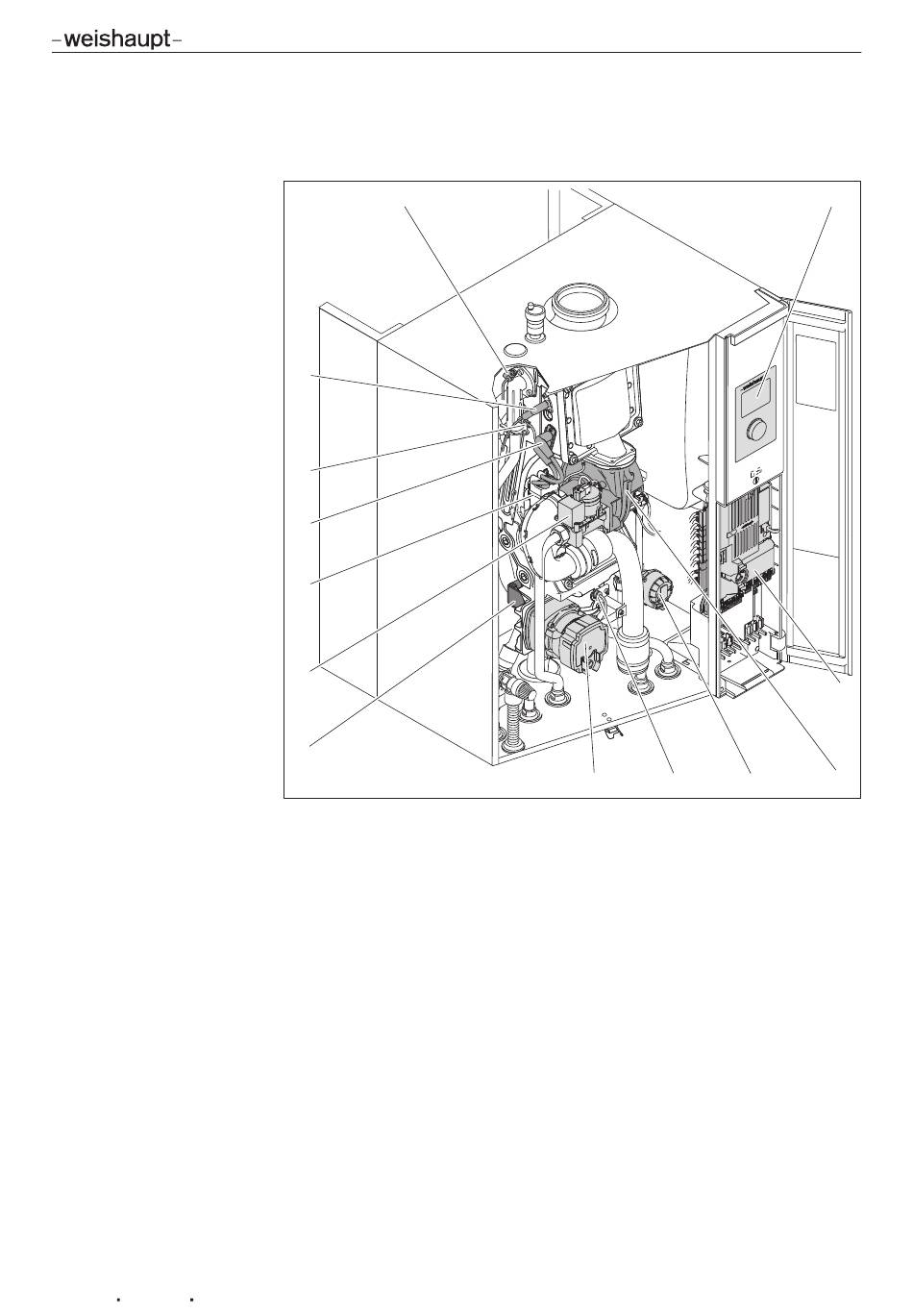

Afbeelding: WTC-GB 15-B uitv. K
1
e
w
q
0
9
8
1 Vertrekvoeler eSTB
2 Weergave- en bedieningseenheid (systeemmodule)
3 Toestelelektronica WEM-FA-G met elektrische aansluiting en toestelzekering
4 Ventilator
5 Servomotor driewegventiel
6 Rookgasvoeler
7 Circulatiepomp met toerentalregeling
8 Multifunctionele sensor VPT
9 Gascombiventiel
0 Ontstekingstoestel
q Ontstekingselektrode
w Vertrekvoeler multifunctionele sensor VPT
e Ionisatie-elektrode
15-220
3 Productbeschrijving
7
6
5
2
3
4
