Montage- en bedieningsrichtlijnen
Gascondensatieketel WTC-GB 15-B compact en WTC-GB 25-B compact

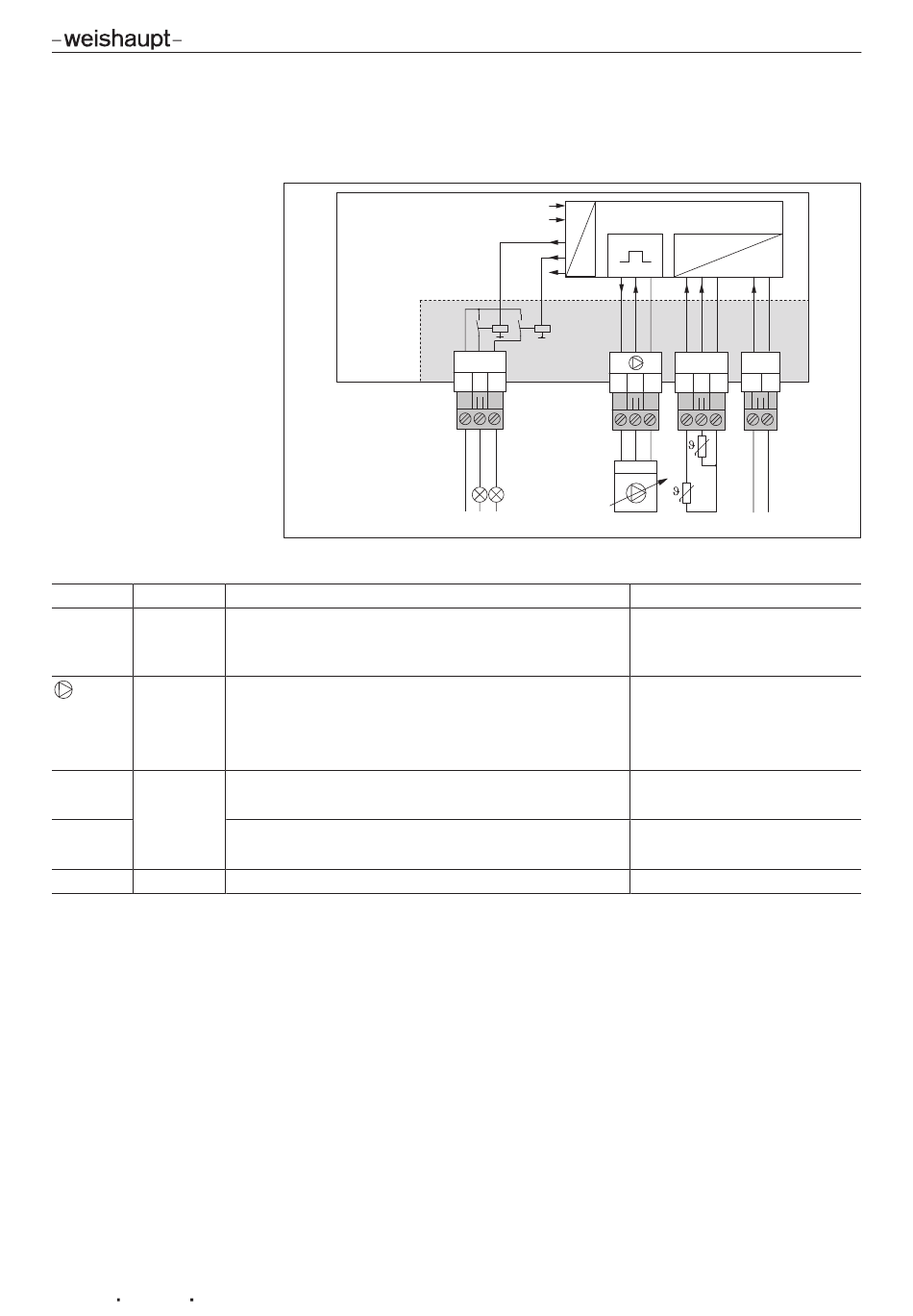

Extra module in-/uitgangen (optioneel)
Met de extra module krijgt het toestel extra in- en uitgangen. Daarmee kunnen
bepaalde hydraulicavarianten of speciale functies omgezet worden.
WEM-FA-G
Aansluiting
Potentiaalvrije relaisuitgangen
Zekering extern: max 8 A
PWM-signaal
Laadpomp gelaagde boiler (WAS ... Power)
1: Signaal
2: Terugmelding
Voeler configureerbaar (WAS 100)
Warmwateruitlaatvoeler (WAS ... Power)
Voeler configureerbaar (WAS 100)
Warmwateruitschakelvoeler (WAS ... Power)
Afstandssturingsingang 0 ... 10 V
D
D
VA1/2
P 1 2
P 1 2
52-220
µC - Unit
D
A
T1/2
N1
1 2 M
1 2 M
1 M
T2
n
+
-
PWM
T1
0 ... 10 V
Omschrijving
230 V AC/max 1 A, cos phi 1;
max 0,5 A, cos phi > 0,8
30 V DC/max 1 A
Stuursignaal toerentalgeregelde
pomp
NTC 5 kΩ
NTC 5 kΩ
–
