Onderdeel Naam
Transducerbeugel
Montagepuck
M8-inbusbouten en
onderlegring
LVS34-/LVS62-adapter
schijf
LVS32-adapterschijf
Beugelbevestigingsknop
LVS32-bevestigingsknop
LVS34-bevestigingsknop
LVS62-bevestigingsknop

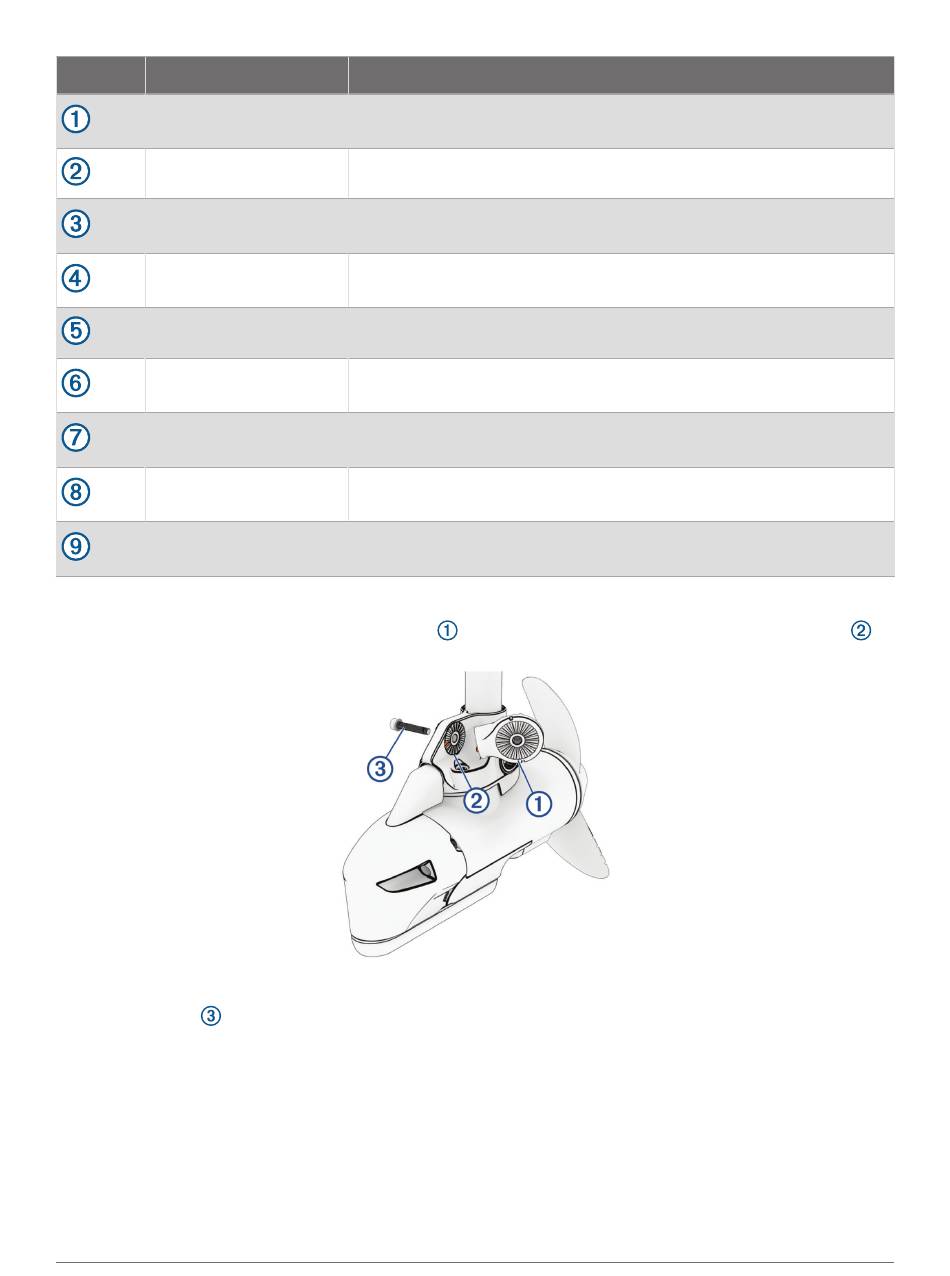

De LiveScope montagepuck bevestigen
1 Lijn de prominente tand op de montagepuck uit
2 Bevestig de montagepuck op de adapter van de onderste as met behulp van de meegeleverde inbusschroef
en onderlegring
.
3 Draai met een momentsleutel de inbusschroef vast met 7 N-m (62 lbf-in).
12
Beschrijving
Houdt de LVS32-, LVS34- of LVS62-transducer (afzonderlijk verkrijg
baar) op de elektrische motor
Biedt een montageplaats voor de transducerbeugel.
Bevestigt de montagepuck op de motor
Kleiner schijfprofiel met breder geribbeld gedeelte
Dikker schijfprofiel met smal geribbeld gedeelte
Grote knop met kort schroefdraadgedeelte waarmee de transducer
beugel aan de montagepuck wordt bevestigd
Kleine knop met kort schroefdraadgedeelte waarmee een LVS32-trans
ducer aan de transducerbeugel wordt bevestigd
Middelgrote knop met middelgroot schroefdraadgedeelte waarmee een
LVS34-transducer aan de transducerbeugel wordt bevestigd
Grote knop met lang schroefdraadgedeelte waarmee een LVS62-trans
ducer aan de transducerbeugel wordt bevestigd
met de uitsparing op de adapter van de onderste as
.
