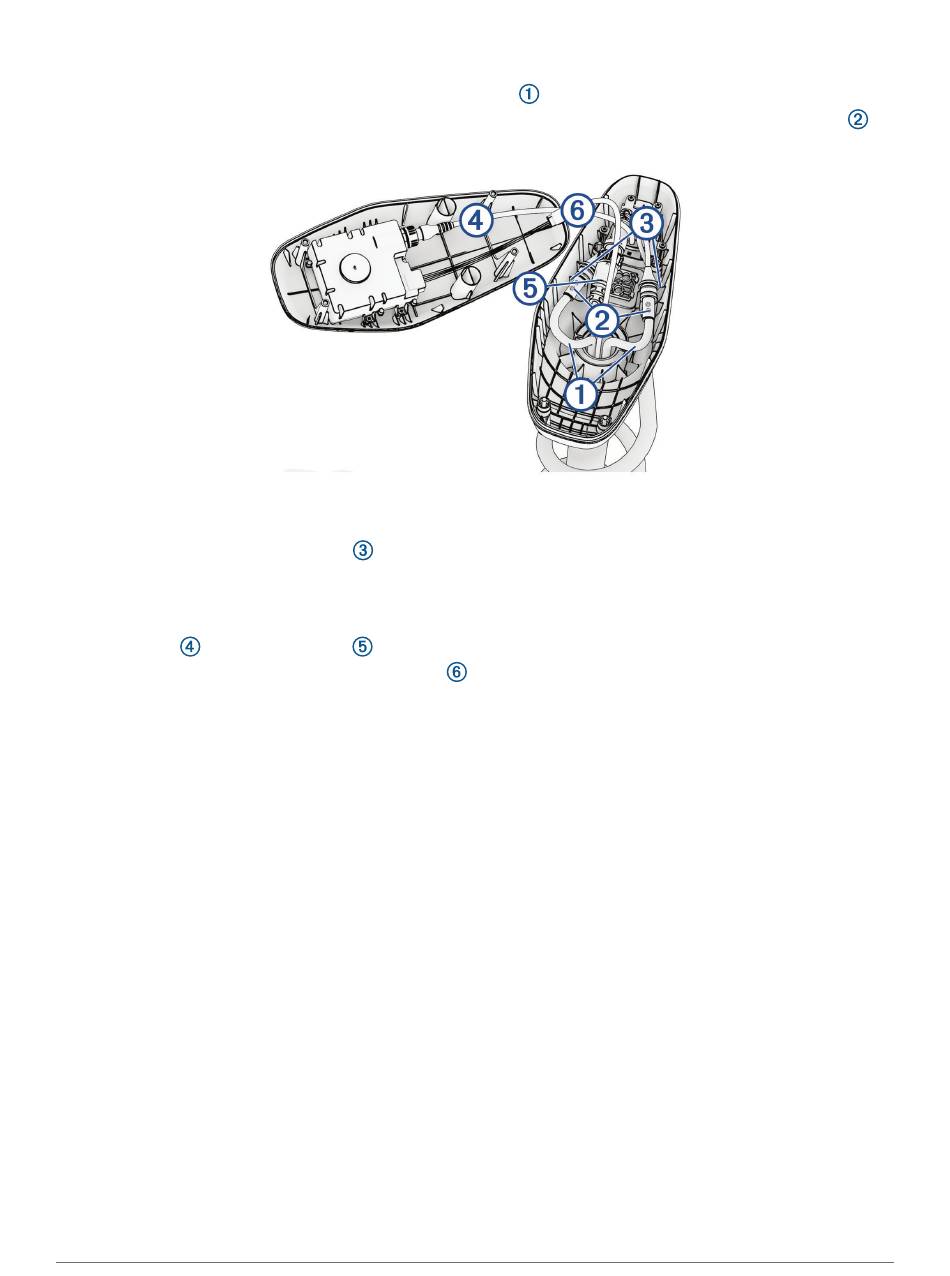

De kabels in de asdop aansluiten
1 Plaats de beschermende afdekkingen op de stroomkabels
2 Sluit de voedingskabels weer aan en draai met een inbussleutel van 2,5 mm de bevestigingsschroeven
aan.
3 Schuif de beschermende afdekkingen over de voedingskabelaansluitingen.
4 Bevestig met kabelbinders de stroomkabels aan de asdop op de plekken waar u ze hebt verwijderd bij het
loskoppelen van de voedingsdraden
5 Installeer de meegeleverde gedeelde kraag op de LiveScope transducerkabel
installeren,
pagina 16).
6 Breng, indien aanwezig, de meegeleverde gedeelde kraag aan op de GT56-transducerkabel.
7 Sluit de USB-
en transducerkabel
8 Lijn beide delen van de gegevenskabelconnector
.
.
(indien aanwezig) weer aan en zet de kragen vast.
uit en druk ze samen om ze aan te sluiten.
(De borgring op de kabels
15
