Aansluiten en afstellen van de drukschakelaars voor de werking
XV.2.
van de ventilatoren (ECO en DIVA)
Met de drukschakelaars voor de controle van de werking van de ventilatoren is het mogelijk om op elk moment het
drukverschil tussen de ingang en de uitgang van de ventilator te controleren. Zo kan er worden nagegaan of de
ventilator al dan niet correct werkt.

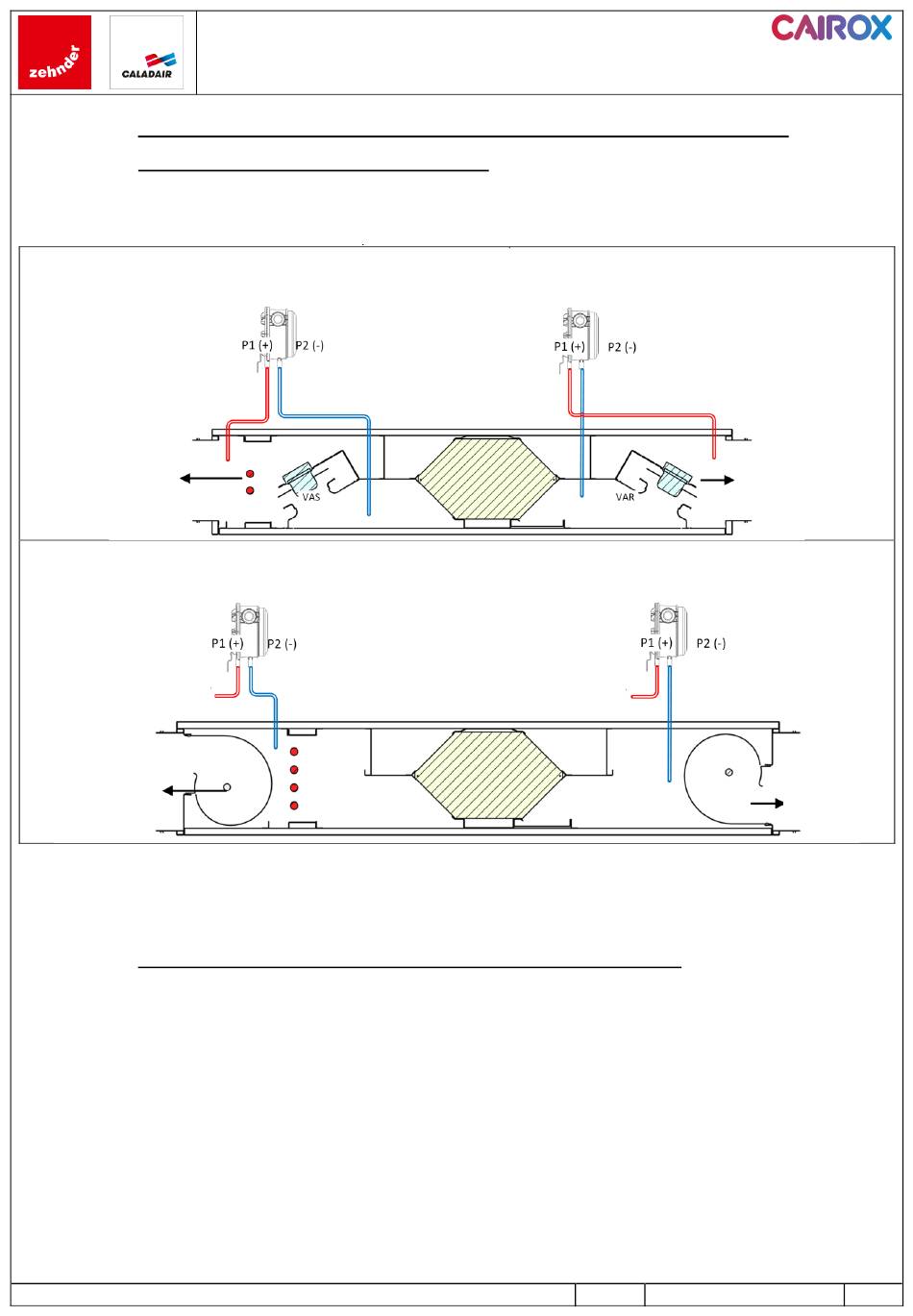

Drukschakelaar ingeblazen lucht
INGEBLAZEN LUCHT
Naar meetnippe op zijkant
atmosferische druk
INGEBLAZEN LUCHT
De fabrieksinstellingen van de drukschakelaars zijn 25Pa.
Raadpleeg het elektrische schema voor details over de elektrische aansluiting van de drukschakelaars.
Aansluiten en afstellen van druktransmitters (LOBBY)
XV.3.
De druktransmitters zetten de relatieve luchtdruk, gemeten bij de luchtafvoer en -toevoer van de unit, om in een
analoog signaal 0-10V dat naar de regelaar wordt gestuurd.
MS-CDF-022 - FABR. NR. : 225200→
Centrale dubbele flux met platenwisselaar
NEOTIME 600-900
DEP S
NEOTIME 1300-1800-2500
DEP S
Drukschakelaar
toevoerlucht
NEOTIME
DEP R
Drukschakelaar afvoer
Drukschakelaar
Naar meetnippel op zijkant
atmosferische druk
Ind A
AFVOERLUCHT
DEP R
afvoerlucht
AFVOERLUCHT
