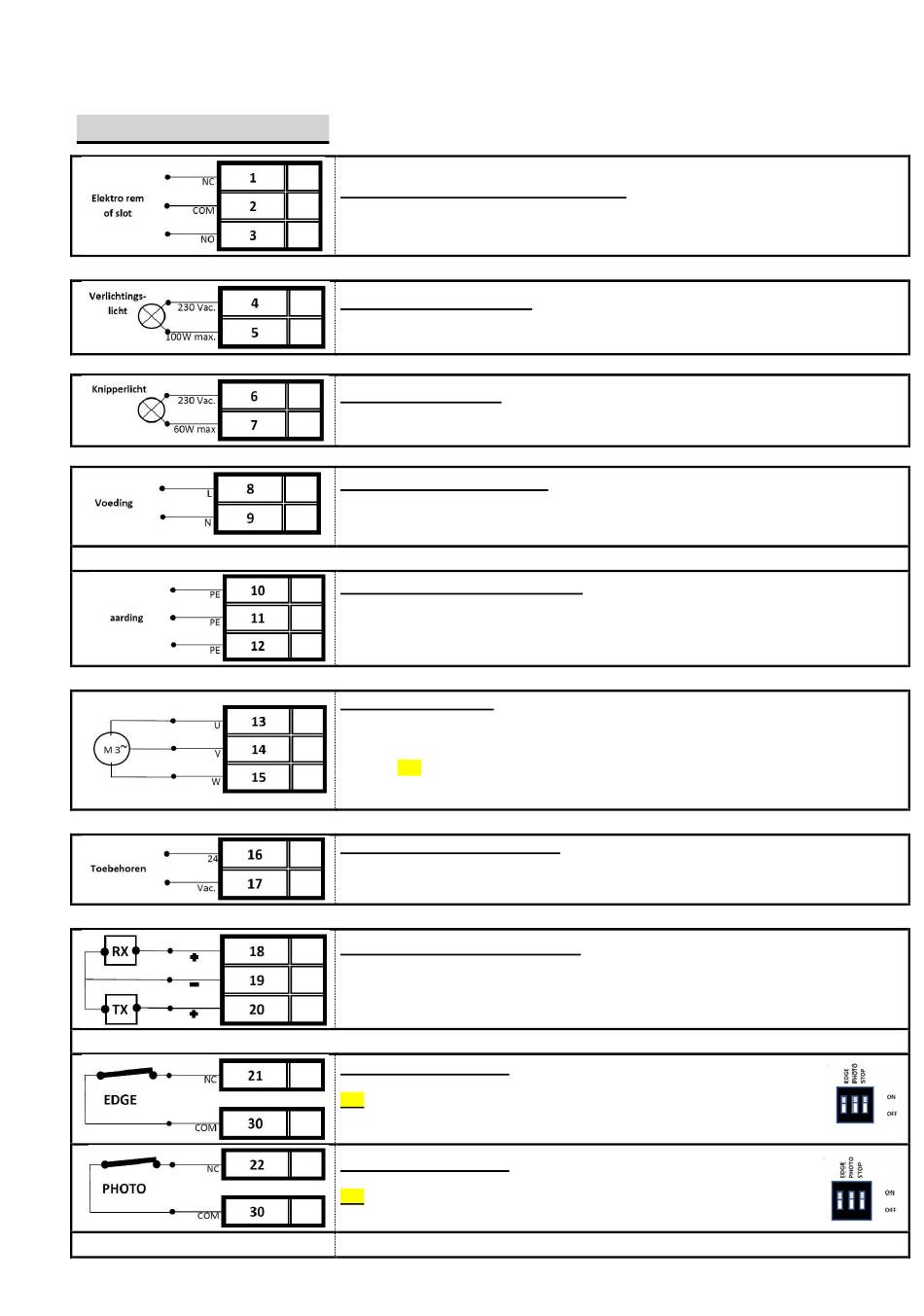

2 / Aansluitklemmen
Uitgang voor elektoslot of elektrorem:
➢
Programmerbaar
➢
Relais
Uitgang Verlichtingslicht:
➢
Sluit een lamp aan van max. 230 Vac. 100 Watt
Uitgang Knipperlicht:
➢
Sluit een lamp aan van max. 230Vac. 60 Watt (PS: de uitgang is knipperend)
Ingang voeding 1 x 230Vac:
Aansluiting voor aardingen van:
➢
Sluit hier al uw aardingen aan van alle aangesloten toebehoren en
aandrijvingen
Uitgang aandrijving:
➢
Maximaal 1,5 kw (gelimiteerd tot 10 AMP. / cosφ >0,8)
➢
3 fase 230 Vac.
➢
In ster aansluiten.
➢
PS: Type kabel te gebruiken =
Uitgang voeding toebehoren:
➢
maximaal 10 watt
➢
24 Vac.
Uitgang voeding FOTOCELLEN.
➢
Door de aansluiting van de voeding fotocellen op deze ingangen worden deze
eerst gecontroleerd op goede werken voor elk commando dat er gegeven
worden op de ingangen.
Ingang AFSLAGLIJST.
➢
Contact NC = afslaglijst oké
PS: Enkel indien geen afslaglijstaangesloten, gelieve Dip EDGE op ON ter
plaatsen
Ingang AFSLAGLIJST.
➢
Contact NC = afslaglijst oké
PS: Enkel indien geen fotocel, gelieve Dip PHOTO op ON ter plaatsen.
FD781CY + aarding.
