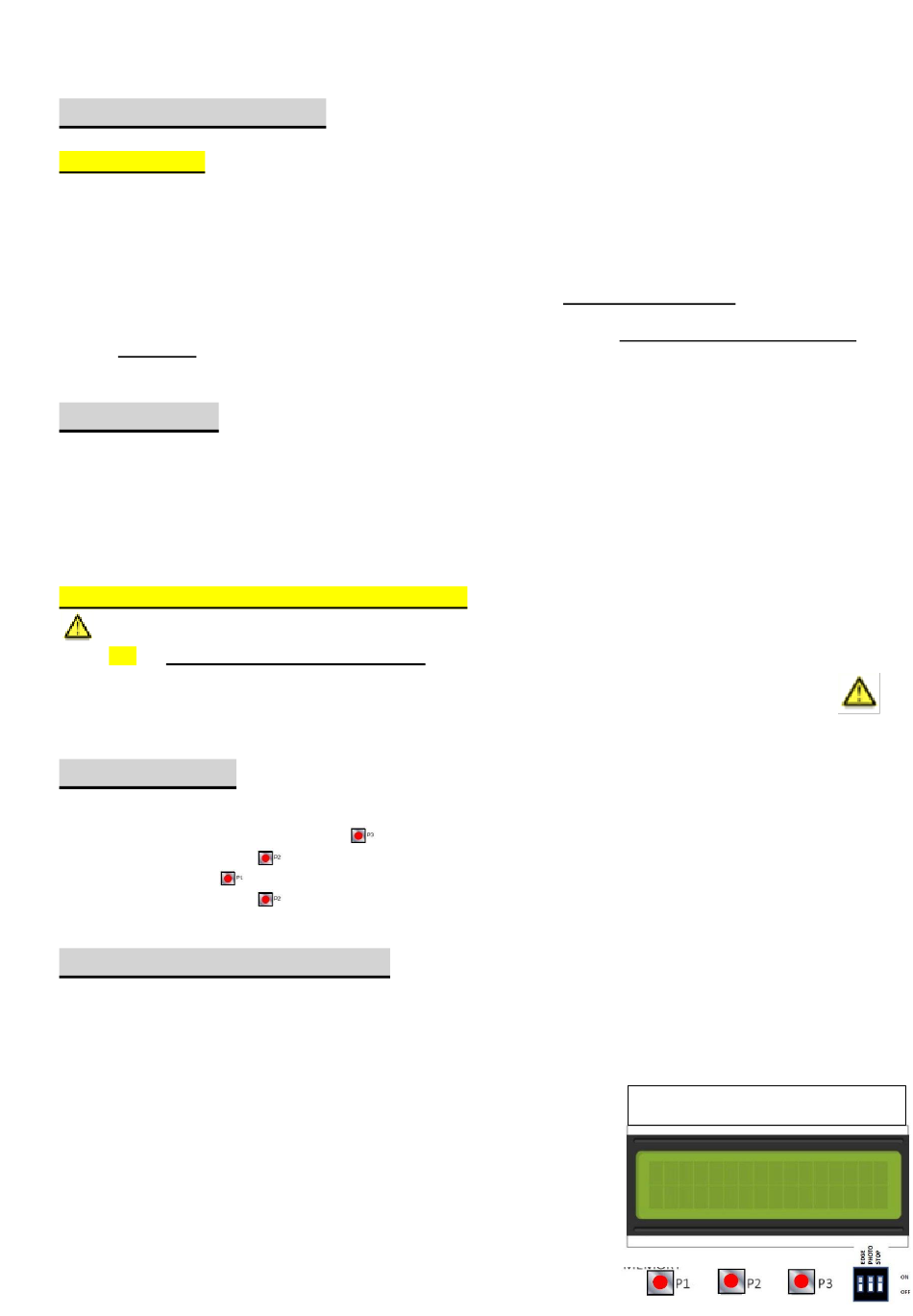

3 / Waarschuwingen:
Zeer belangrijk:
Voor dat u de voeding op de bedieningscentrale plaatst, voert u volgende controle uit.
➢ De aansluitingen en plaatsing moeten volgens de normen van land worden uitgevoerd.
➢ Hou de bedieningsbekabeling en de voedingskabels gescheiden.
➢ Sluit de bedieningscentrale aan op een juiste daarvoor voorziene stroomzekering.
➢ Controleer of u de juist aansluitingen en keuze hebt gemaakt.
➢ Ongebruikte NC ingangen moeten steeds overbrugd worden. (Uitgezonder vermeld)
➢ Raak nooit elektronische componenten op de print aan, sommige staan onder hoge spanning.
➢ Gebruik volgende kabel en sluit 1 kant van de afscherming maar aan
OLFLEX CH)
4 / Controle:
➢ Controleer en test de mechanische positie van de eindeloopschakelaars.
➢ Zet de spanning op de bedieningscentrale maar activeer de aandrijving nog niet.
➢ Controleer de eindeloopschakelaars door deze te activeren met de poort manueel te open en te sluiten en kijk
➢ Vergrendelt de poort in het midden van de totale loopafstand.
➢ Het is aangeraden om toebehoren zoals fotocellen, afslaglijsten, beveiligingssystemen..., na elektronische
afregeling van de aandrijving maar pas aan te sluiten.
Zeer belangrijk voor verder indienststelling:
De aandrijving mag absoluut niet draaien voor men aan de programmatie begint en het is aan te raden dat
deze zich op de gesloten eindpositie bevind (eindschakelaar sluiting geactiveerd)
PS: zie Controle voor de indienststelling.
Overloop deze handleiding van A tot Z maar pas wijzigingen en afregelingen door enkel indien u de
werking en programmatie onder de knie heeft. Daar na kan u naar de punten gaan voor een manuele test
& aanleren open en sluit eindpunten.
5 / Taalkeuze:
➢ Het is aan te raden voor men de besturing gaat programmeren een taalkeuze te maken.
➢ Druk gedurende 2 sec. op toets
➢ Bevestig met toets
➢ Druk op toets
➢ Bevestig met toets
6 / Programmeringsmenu:
De besturing is uitgerust met 3 MENU en via de DISPLAY kan men de verschillende programmaties volgen.
➢ MENU A – laat u de activering of de-activering toe van OPTIONELE.+ beveiliging BEVEILIGINGS keuzes.
➢ MENU B – laat u het aanleren toe van de WERKAFSTAND KRACHT en SNELHEDEN.
➢ MENU C – laat u taal, DISPLAY verlichtingen en RESET uit te voeren.
Om een MENU te activeren gelieve knop 2 sec. in te drukken.
➢ MENU A = TOETS P1
➢ MENU B = TOETS P2
➢ MENU C = TOETS P3
Om door een MENU te lopen gebruik je de TOETSEN P1 of P3.
Om een de keuze te maken druk ter bevestiging op TOETS P2.
Om het MENU te verlaten gaat u naar EXIT met de TOETSEN P1 of P3.
Bevestig altijd uw keuze met TOETS P2.
P3
P2
P1 of P3
P2
(230 V - FD781CY / Ingangen en 24 V –
DISPLAY
www.dra.be
TOETSEN
